PEX/PEX-muffe, 12–17 kV, 1-leder, 70–240 mm², SM/RM

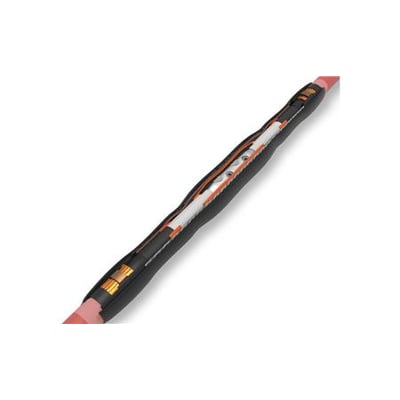

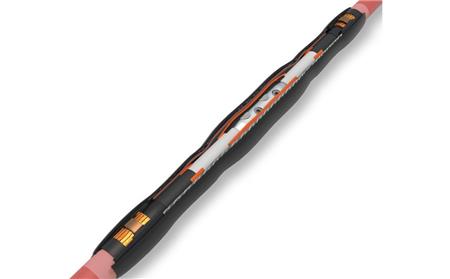

Nexans JTS1 varmkrympemuffe til 1-leder PEX/PEX-kabel, vist på skrå med sort muffe og røde kabelender.
Midlertidigt udsolgt
Se alt fra mærket Nexans
Varmkrympemuffesæt til 1-leder PEX/PEX-kabler, 12/20 kV og ledertværsnit på 70–240 mm². Til AL- og CU-ledere med skrueforbinder og koncentrisk skærm. Læs mere…
  • Varenr.:
    5401000672
  • EAN nr.:
    5705157231561
  • Typenr.:
    1031882 - 17JTS1.240SC
pr. stk. inkl. moms
823,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

JTS1 er et komplet varmkrympemuffesæt til plastisolerede 1-lederkabler. Det kan anvendes med stripbar eller fast ekstruderet halvleder og er egnet til både AL- og CU-ledere. Sættet indeholder komponenter til samling af 1-lederkabler.

Muffen har en triplevægget GT125-fasekrymp med feltstyring. Skrueforbinderen har fire knækpunkter og knækker ved korrekt moment. Produktet har koncentrisk skærm og leveres uden beskyttelsesleder. Det er ikke angivet til forbinding af papir- og kunststofisolerede kabler.

Tekniske data

  • Type: Varmkrympning
  • Spændingsområde: 12/20 kV
  • Nominel spænding U₀/U (Uₘ): 8,7/15 (17,5) kV
  • Antal ledere: 1
  • Nominelt ledertværsnit: 70–240 mm²
  • Isoleringsmateriale: Plast
  • Tilslutningstilbehør: Skrue med shear-hoved
  • Halogenfri
  • Ingen minedriftstilladelse er angivet

Lederbetegnelser

  • RE: Massiv, rund leder
  • SE: Massiv, sektorformet leder
  • RM: Flerkoret, rund leder
  • SM: Flerkoret, sektorformet leder

Test og standarder

Leverandørteksten angiver, at JTS3 er typetestet med 95 kV og PD2U₀ (≤10 pC). De angivne standarder er CENELEC HD625.1S2 og IEC 60502-4.

Specifikationer

  • Varenummer:
    5401000672
  • EAN nummer:
    5705157231561
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1031882 - 17JTS1.240SC
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    1.0
  • Beskyttelsesleder:
    Nej
  • Halogenfri:
    Ja
  • Isoleringsmateriale:
    Plastik
  • Med beskyttelsesleder:
    Nej
  • Med koncentrisk skærm:
    Ja
  • Minedrifts tilladelse:
    Nej
  • Nominel ledertværsnit:
    70 - 240 mm²
  • Nominel spænding U0 / U (Um):
    8.7/15 (17.5) kV
  • Spændingsområde:
    12/20 kV
  • Til forbinding af papir- og kunststofisolerede kabler:
    Nej
  • Tilslutningstilbehør:
    Skrue med shear hoved
  • Type:
    Varmkrympning
  • Velegnet til:
    Andet
  • Producent/forhandler:
    Nexans
