Beskrivelse
Funktion og anvendelse

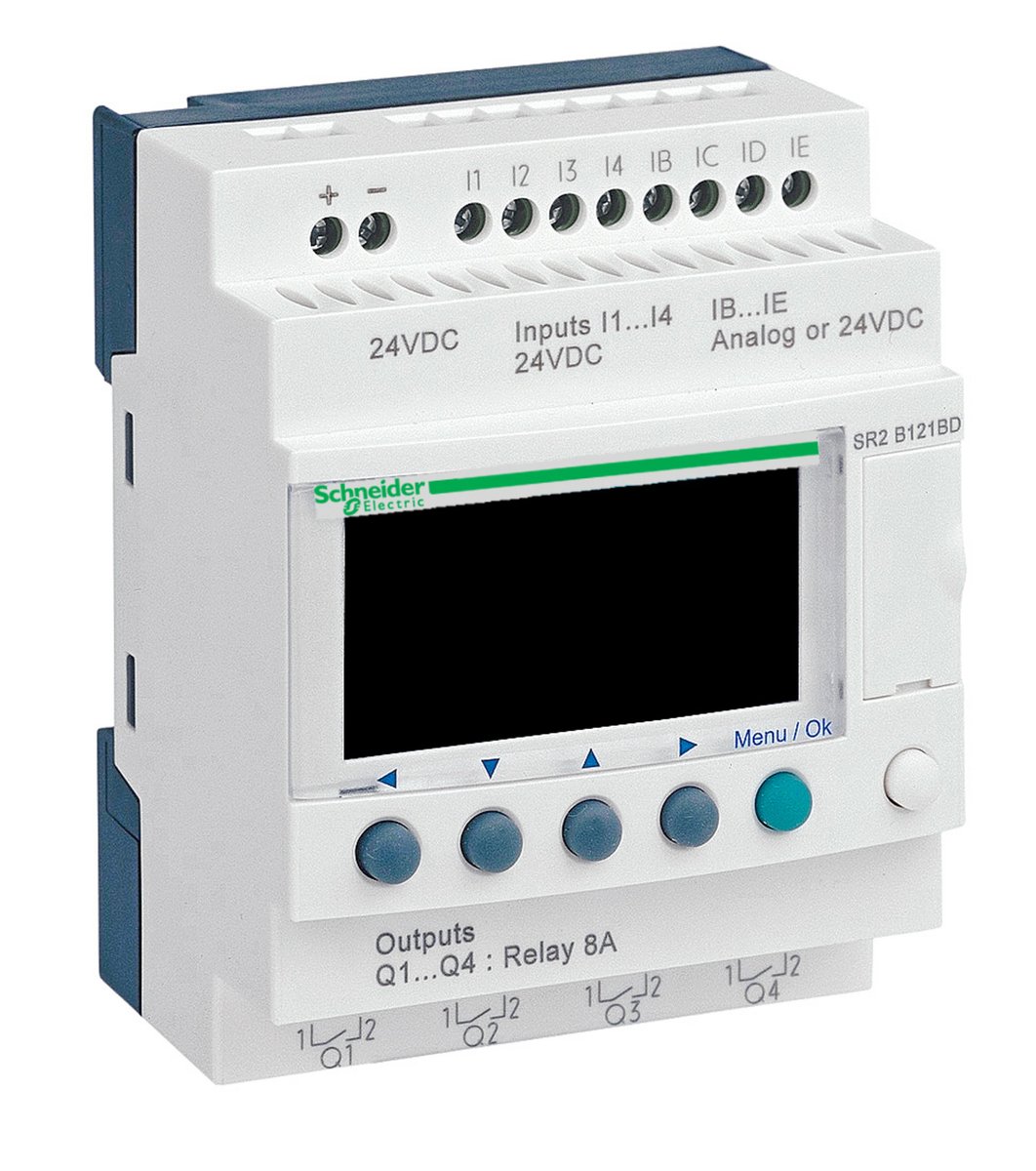

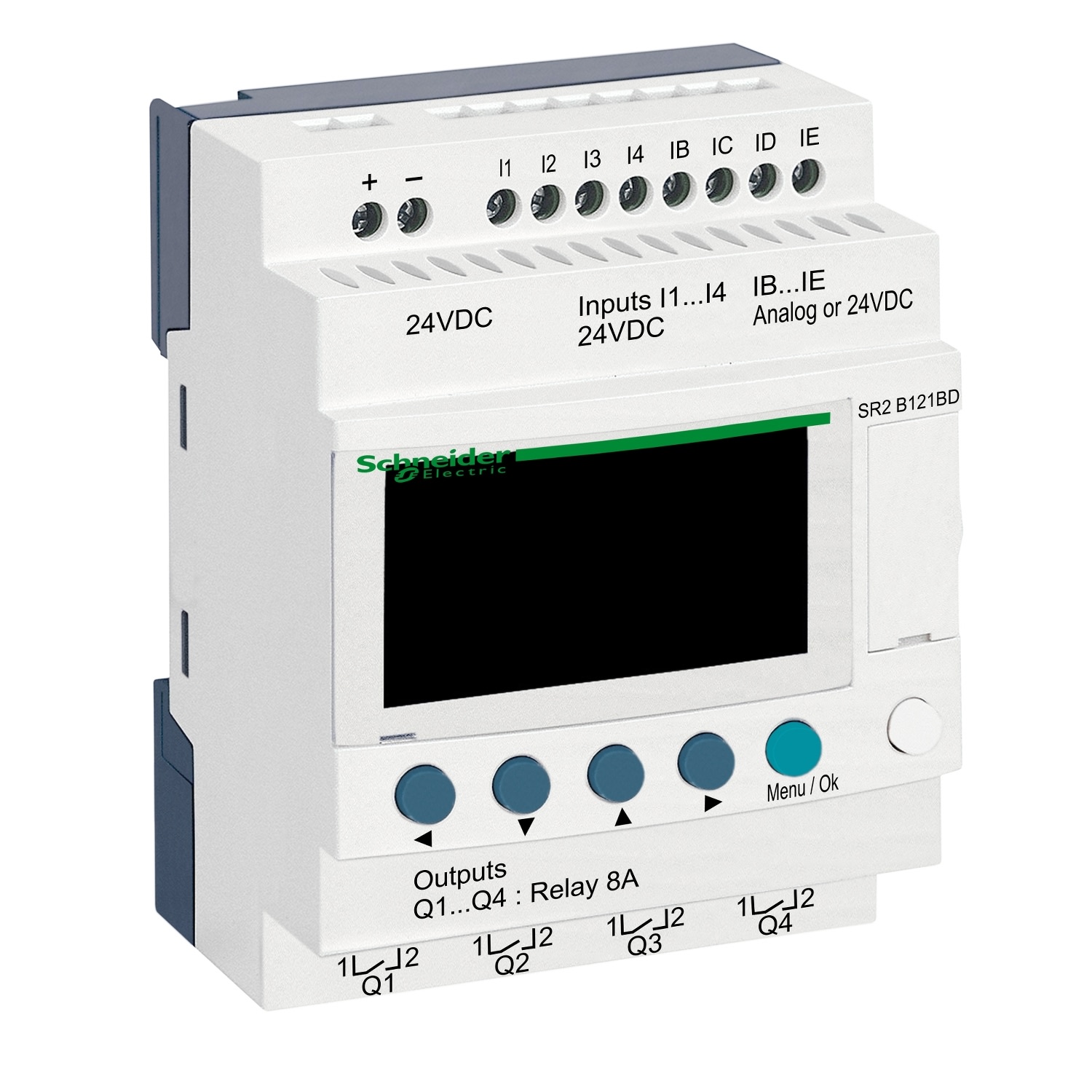

Schneider Electric Zelio Logic SR2B121BD er et programmerbart styremodul, betegnet 8I/4U, med timer og display. Det kan anvendes til styring, fjernstyring eller overvågning af enkle maskiner og automationssystemer i byggeri, anlæg, industri og kommercielle opgaver.

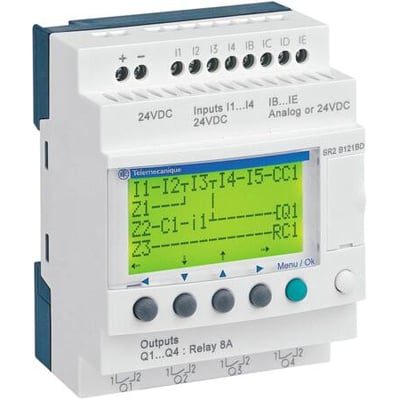

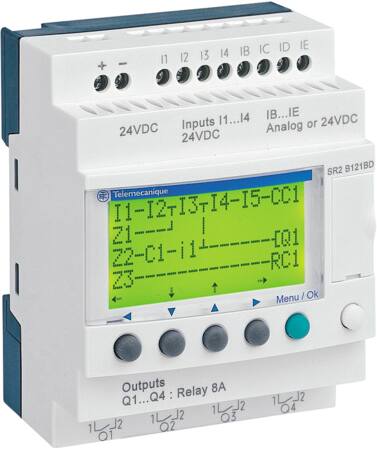

Anvendelserne kan blandt andet omfatte automatiske porte, kraner, maskiner, pumper, rulletrapper og kølediske. Displayet fungerer både til programmering og som operatørpanel med visning af funktionsværdier, parameterindstillinger og tekstbeskeder. Modulet har 8 knapper til programmering og indstilling.
Leverandørbeskrivelsen fremhæver, at Zelio Logic kan reducere behovet for fortrådning, forkorte montage- og konstruktionstid samt forenkle programmeringen.
Indgange og udgange
Produktattributterne angiver 8 digitale indgange, 4 analoge indgange og 4 digitale udgange med relæ. Koblingsstrømmen er 8 A. Relæudgangene er beskrevet til styring af blandt andet kontaktorer, indikatorer og magnetventiler.
Leverandørteksten angiver desuden generelt 6–12 indgange til følere og trykknapper, 2 analoge indgange (0–10 V) samt 4 eller 8 relæudgange. Disse generelle oplysninger afviger fra produktattributternes angivelse af 4 analoge indgange og 4 digitale udgange.
Tekniske data og montering
- Forsyningsspænding: 24 V DC
- Angivet AC-forsyningsspænding: 0–0 V ved både 50 Hz og 60 Hz
- Effektforbrug: 3 W
- Kapslingsklasse: IP20
- Mål: 71,2 mm bred, 90 mm høj og 59,5 mm dyb
- Grundmodul med display og relæudgang
- Timer: Ja

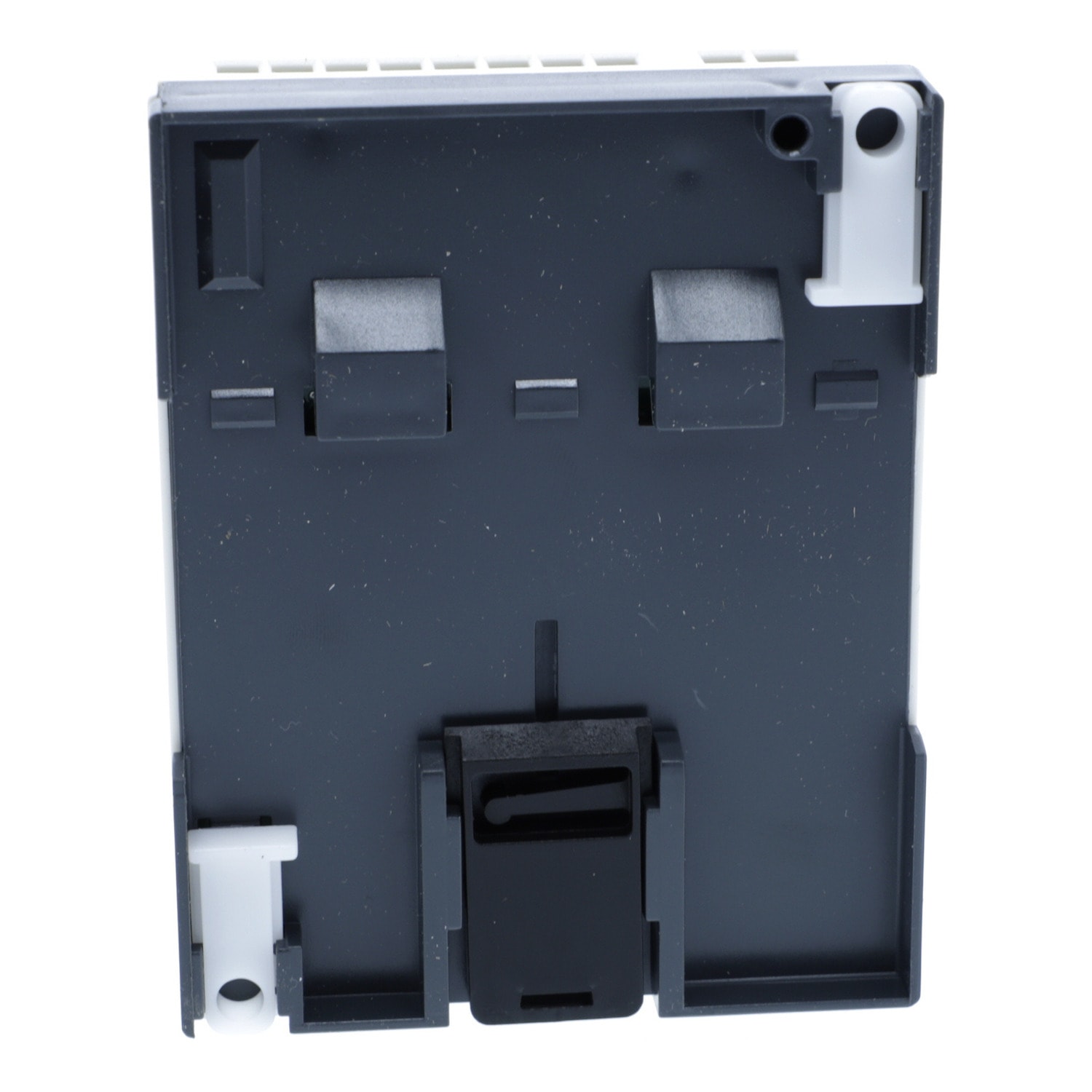

- Kan monteres på montageskinne eller direkte på væg
- Mulighed for frontindbygning
- Kan ikke forlænges og er ikke en ekspansionsenhed
- Rackmontage: Nej
Interfaces, protokoller og klassificeringer
Produktattributterne angiver 1 RS232-interface og 1 interface under øvrige hardwareinterfaces. Der er ingen RS485-, RS422-, seriel TTY-, parallel-, USB-, trådløs-, PROFINET- eller industriel Ethernet-interface. Optisk interface og redundans er ikke angivet som tilgængelige funktioner.
Modulet understøtter ikke GPRS, Bluetooth, GSM, UMTS eller WLAN 802.11. Det understøtter heller ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, EtherNet/IP, DeviceNet, MODBUS, AS-i, TCP/IP, CAN, Foundation Fieldbus, LON, EtherCAT, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS, PROFIBUS eller øvrige bussystemer.
Modulet er ikke angivet som egnet til sikkerhedsfunktioner. SIL efter IEC 61508 og ydeevneniveau efter EN ISO 13849-1 er angivet som ingen; kategorien efter EN 954-1 er 1. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen, og modulet er ikke tilhørende driftmiddel Ex ia eller Ex ib. Der er ingen UL-certificering til farlige områder i klasse I, II eller III, division 1 eller 2 eller grupperne A, B, C, D, E, F og G.
Specifikationer
-
Varenummer:7523005051
-
EAN nummer:3389110547542Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:SR2B121BDNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Antal anologe indgange:4.0
-
Antal anologe udgange:0.0
-
Antal digitale indgange:8.0
-
Antal digitale udgange:4.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-interfaces Wireless:0.0
-
Antal HW-snitflader andre:1.0
-
Antal HW-snitflader industriel Ethernet:0.0
-
Antal HW-snitflader parallel:0.0
-
Antal HW-snitflader RS232:1.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:0.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:0.0
-
Bredde:71.2 mm
-
Certificeret til UL farligt område klasse I:Nej
-
Certificeret til UL farligt område division 1:Nej
-
Certificeret til UL farligt område division 2:Nej
-
Certificeret til UL farligt område gruppe A (acetylen):Nej
-
Certificeret til UL farligt område gruppe B (brint):Nej
-
Certificeret til UL farligt område gruppe C (ethylen):Nej
-
Certificeret til UL farligt område gruppe D (propan):Nej
-
Certificeret til UL farligt område gruppe E (metalstøv):Nej
-
Certificeret til UL farligt område gruppe F (kulstofholdigt støv):Nej
-
Certificeret til UL farligt område gruppe G (ikke ledende støv):Nej
-
Certificeret til UL farligt område klasse II:Nej
-
Certificeret til UL farligt område klasse III:Nej
-
Dybde:59.5 mm
-
Effektforbrug:3.0 W
-
Ekspansion enhed:Nej
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Forlænges:Nej
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Forsyningsspænding DC:24 - 24 V
-
Grundenhed:Ja
-
Højde:90.0 mm
-
IO link master:Nej
-
Kapslingsklasse IP:IP20
-
Kategori i henhold til EN 954-1:1
-
Koblingsstrøm:8.0 A
-
Med display:Ja
-
Med relæudgang:Ja
-
Med timer:Ja
-
Montageskinnemulighed:Ja
-
Mulighed for frontindbygning:Ja
-
Optisk interface:Nej
-
Rackmontage mulig:Nej
-
Radiostandard Bluetooth:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
Redundans:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type forsyningsspænding:DC
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Nej
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Nej
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Nej
-
Understøtter protokol til EtherCAT:Nej
-
Væg-/direkte montering:Ja
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
