Harmony SSL solid state-relæ med sokkel, 1 C/O, 0,1 A, 24 VDC, SSL1D101BDPV

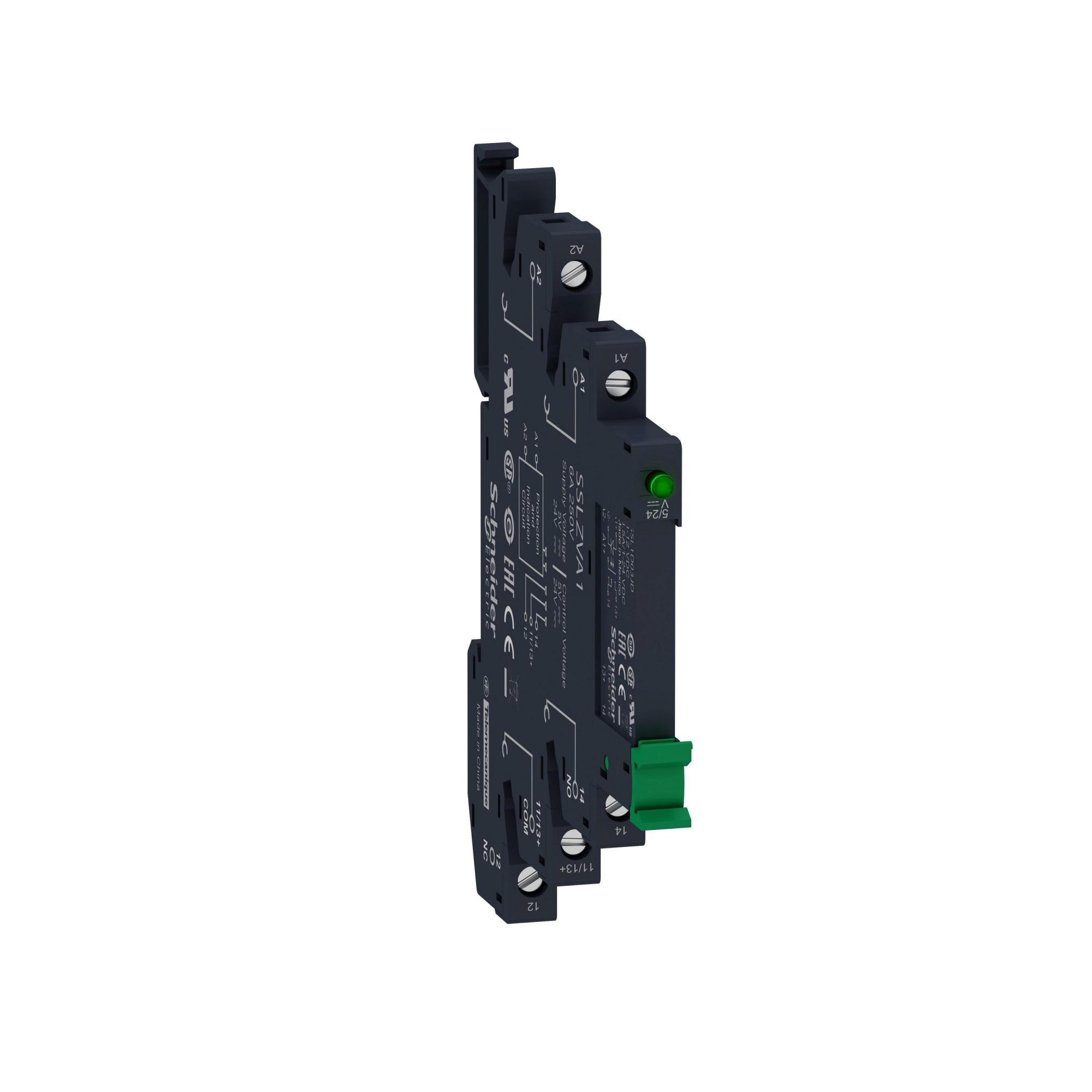

Schneider Electric Harmony SSL solid state-relæ med sokkel, 24 VDC og skrueterminaler, set skråt forfra med grøn LED.Schneider Electric Harmony SSL solid state-relæ med sokkel, set mere lige forfra med de smalle terminaler og grønne holdebøjle.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Kompakt solid state-relæ med skrueterminaler, 24 VDC forsyning og transistorudgang til lave DC-belastninger. Bredde: 6,2 mm. Læs mere…
  • Varenr.:
    7522605960
  • EAN nr.:
    3606489562984
  • Typenr.:
    SSL1D101BDPV
pr. stk. inkl. moms
248,00 kr.

Måske interessant?

Beskrivelse

Harmony SSL SSL1D101BDPV er et solid state-relæ monteret i en sokkel med skrueterminaler. Relæet har transistorudgang til lave DC-belastninger og kan blandt andet bruges til galvanisk adskillelse af styresignaler til en PLC.

Harmony SSL-serien er beregnet til applikationer med hyppige koblinger eller høj koblingsfrekvens. Relæet har ingen bevægelige dele og er derfor ikke udsat for mekanisk slid. Serien fås med skrueterminaler eller fjederterminaler, og soklerne har indbygget holdebøjle og LED.

Tekniske specifikationer

  • Type: SSL1D101BDPV
  • Forsyningsspænding: 24 VDC; tilladt område 16–30 VDC
  • Udgang: 1–48 VDC, normalt åben (NO)
  • Maksimal belastning: 0,1 A ved omgivelsestemperatur under 40 °C
  • Minimumsbelastning: 1 mA
  • Indkoblingstid: 0,2 ms
  • Udkoblingstid: 0,13 ms
  • 1 pol og 1 fase
  • Bredde: 6,2 mm
  • Montering: DIN-skinne
  • Tilslutning: skrueterminaler

Montering og anvendelse

Den smalle bredde gør, at relæet optager 6,2 mm på DIN-skinnen. Op til 20 relæer kan sløjfes sammen. Relæet er beregnet til kobling af DC-belastninger og kan ikke anvendes til kobling af AC-belastninger.

Ved omgivelsestemperaturer over 40 °C skal den maksimale belastning reduceres. Se belastningskurven i databladet. Kortslutningsbeskyttelsen skal tilpasses et halvlederrelæ. SSL1D101BDPV kan maksimalt klare et energigennemslip på 0,3 A i 10 ms.

Godkendelser

SSL-serien har UL- og CSA-godkendelse til brug i USA og Canada.

Specifikationer

  • Varenummer:
    7522605960
  • EAN nummer:
    3606489562984
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSL1D101BDPV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Nej
  • Nominel driftsstrøm Ie på AC-53b:
    0.1 A
  • Nomineldrift strøm Ie på AC-51:
    0.1 A
  • Nomineldrift strøm Ie på AC-53a:
    0.1 A
  • Nominelt driftstrøm AC-3:
    0.1 A
  • Nominelt driftstrøm ved AC-1:
    0.1 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding DC:
    1 - 48 V
  • Strøm:
    0,1A
  • Producent/forhandler:
    Schneider Electric
