Harmony SSL solid state-relæ med sokkel, 1 C/O, 3,5 A (DC), 24 VDC

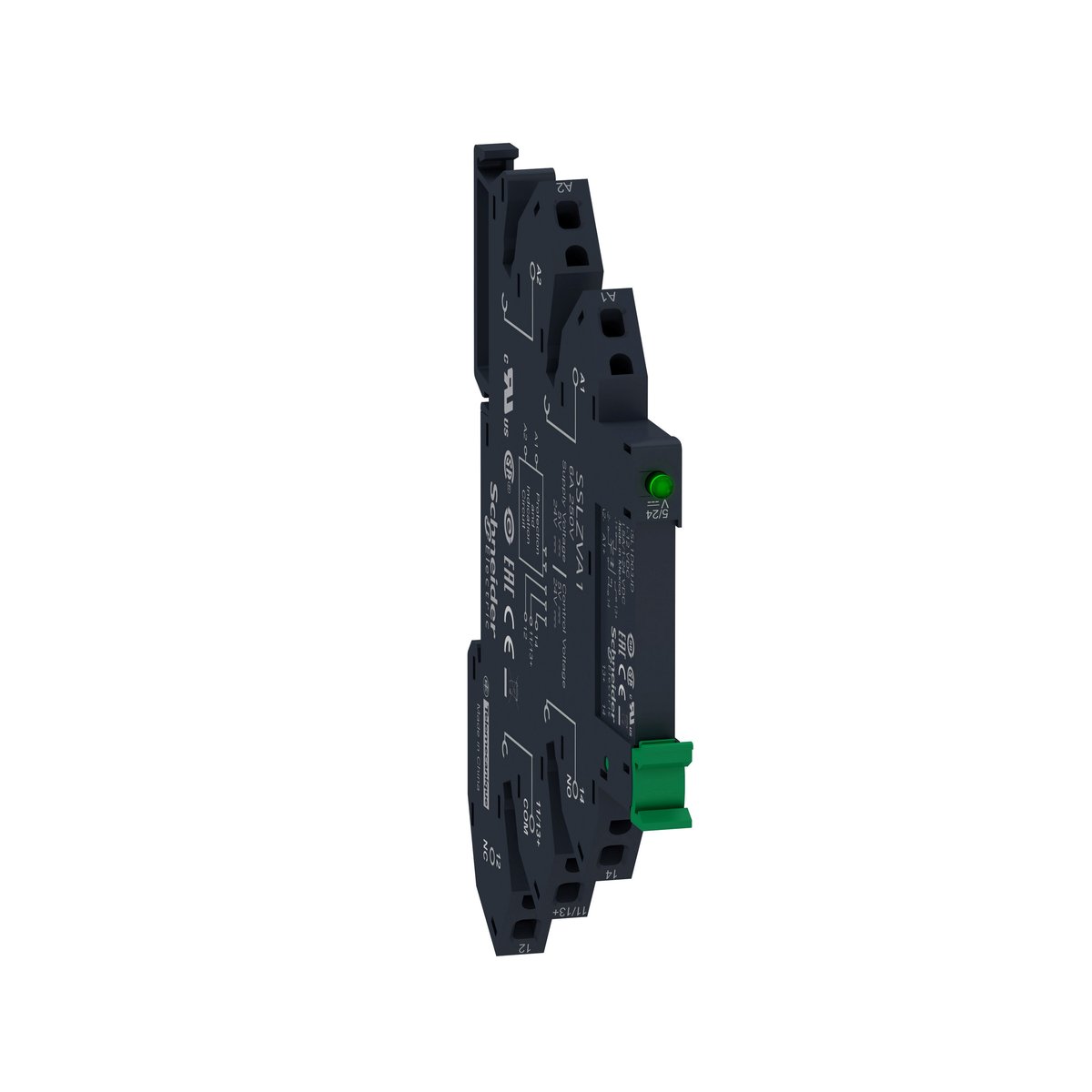

Schneider Electric Harmony SSL solid state-relæ med sokkel til 24 V DC og 3,5 A, set skråt med grøn LED og udløser.Schneider Electric Harmony SSL solid state-relæ med sokkel set mere fra siden, med slankt sort hus, grøn LED og grøn udløser.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Solid state-relæet SSL1D03BDPR har MOSFET-udgang til DC-belastninger, fjederterminaler og 24 VDC forsyning. Maks. belastning er 3,5 A ved under 40 °C. Læs mere…
  • Varenr.:
    7522605915
  • EAN nr.:
    3606489563059
  • Typenr.:
    SSL1D03BDPR
pr. stk. inkl. moms
283,00 kr.

Måske interessant?

Beskrivelse

Harmony SSL er en serie smalle solid state-relæer til applikationer med hyppige koblinger eller høj koblingsfrekvens. Relæerne har ingen bevægelige dele. Serien fås med skrueterminaler eller fjederterminaler, og soklerne har indbygget holdebøjle og LED.

SSL1D03BDPR er et komplet solid state-relæ monteret i en sokkel med fjederterminaler. Det har MOSFET-udgang til kobling af DC-belastninger, f.eks. signallamper eller andre komponenter, der aktiveres hyppigt.

Tekniske egenskaber

  • Type: SSL1D03BDPR
  • 1 pol og 1 fase
  • Betjeningsspænding: DC
  • Forsyningsspænding: 16–30 VDC; nominel spænding: 24 VDC
  • Udgang: 1–24 VDC, NO
  • Maksimal belastning: 3,5 A ved omgivelsestemperatur under 40 °C
  • Ved omgivelsestemperaturer over 40 °C skal den maksimale belastning reduceres; se kurven i databladet
  • Minimumsbelastning: 1 mA
  • Indkoblingstid: 0,25 ms
  • Udkoblingstid: 0,12 ms
  • Maksimalt energigennemslip: 9 A i 10 ms
  • Bredde: 6,2 mm
  • UL- og CSA-godkendt til brug i USA og Canada

Montering og tilslutning

Relæerne i serien monteres på DIN-skinne. Der kan sløjfes op til 20 relæer sammen. Sokler i serien fås med skrueterminaler eller fjederterminaler; denne model leveres med fjederterminaler.

Kortslutningsbeskyttelsen skal vælges under hensyn til, at der er tale om et halvlederrelæ.

Angivne driftsstrømme

Attributdata angiver en nominel driftsstrøm på 3,5 A for AC-1, AC-3, AC-51, AC-53a og AC-53b. Relæets MOSFET-udgang er beskrevet til kobling af DC-belastninger.

Specifikationer

  • Varenummer:
    7522605915
  • EAN nummer:
    3606489563059
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSL1D03BDPR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Nominel driftsstrøm Ie på AC-53b:
    3.5 A
  • Nomineldrift strøm Ie på AC-51:
    3.5 A
  • Nomineldrift strøm Ie på AC-53a:
    3.5 A
  • Nominelt driftstrøm AC-3:
    3.5 A
  • Nominelt driftstrøm ved AC-1:
    3.5 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Strøm:
    3,5A
  • Producent/forhandler:
    Schneider Electric
