Harmony SSL solid state-relæ, SSL1A12BDPR, med sokkel, 1 C/O, 2 A (AC), 24 V DC

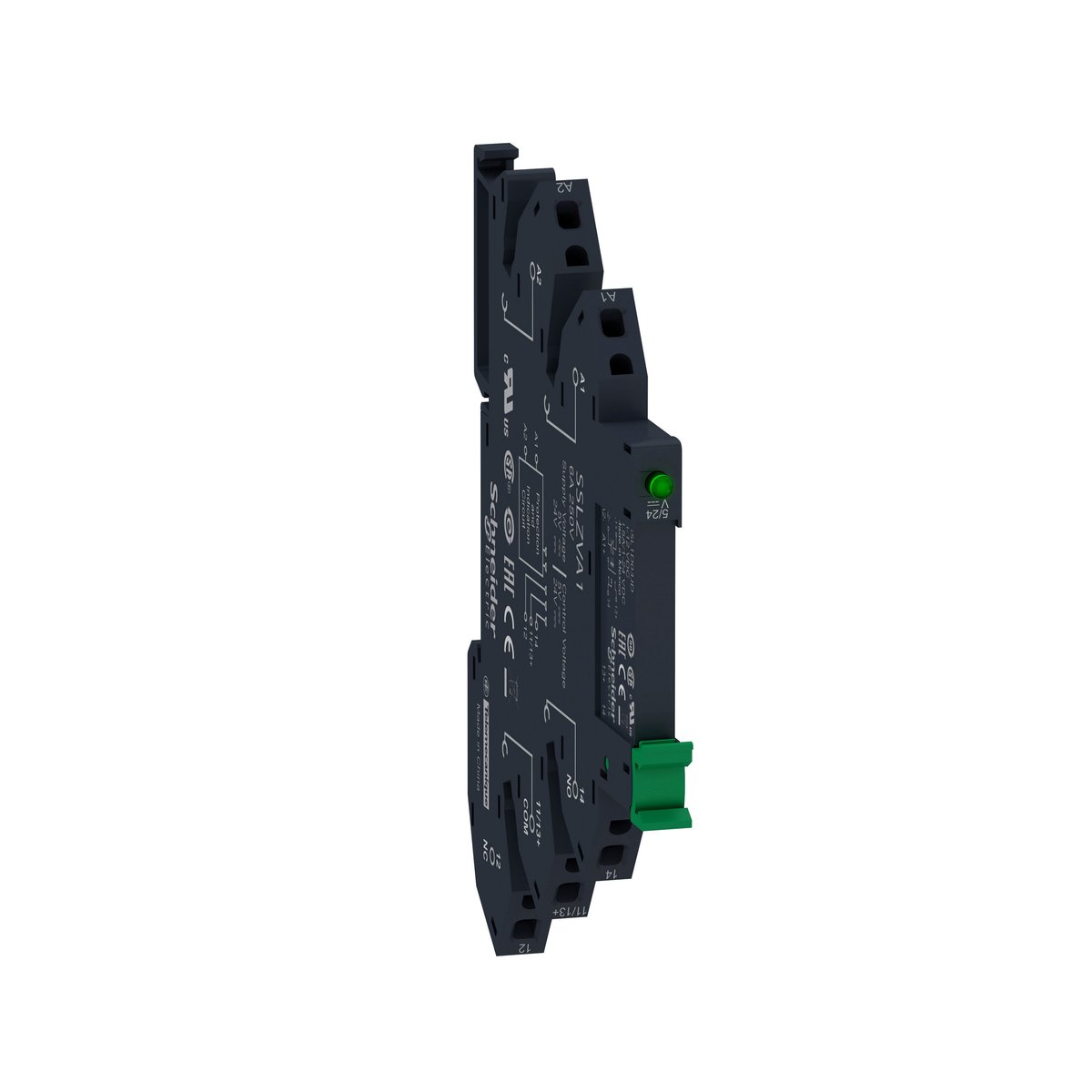

Schneider Electric Harmony SSL1A12BDPR solid state-relæ med sokkel, set skråt med grøn LED og låsearm.Schneider Electric Harmony SSL1A12BDPR solid state-relæ med sokkel, set i en mere lige vinkel med terminalåbninger synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Kompakt Harmony SSL-halvlederrelæ med fjederterminaler, 24–280 V AC NO-udgang og 2 A belastning. Styreforsyning 16–30 V DC og nulvoltskoblende funktion. Læs mere…
  • Varenr.:
    7522605834
  • EAN nr.:
    3606489563073
  • Typenr.:
    SSL1A12BDPR
pr. stk. inkl. moms
259,00 kr.

Måske interessant?

Beskrivelse

Solid state-relæ til AC-belastninger

Harmony SSL1A12BDPR er et halvlederrelæ monteret i en sokkel med fjederterminaler. Relæet har én pol og én fase samt en normalt åben (NO) udgang til AC-belastninger. Styreforsyningen er 16–30 V DC.

Harmony SSL-serien er beregnet til applikationer med hyppige koblinger eller høj koblingsfrekvens. Relæerne har ingen bevægelige dele og dermed ingen mekanisk slidtage. Serien fås med skrueterminaler eller fjederterminaler. Soklerne har indbygget holdebøjle og LED.

Funktion og anvendelse

SSL1A12BDPR er nulvoltskoblende (zero voltage switching). Relæet kobler, når spændingen rammer 0 V på sinuskurven. Det kan derfor bruges til varmelegemer og andre belastninger, hvor der ikke er behov for en meget hurtig reaktionstid. Relæet kan ikke anvendes til kobling af DC-belastninger.

Tekniske oplysninger

  • Udgang: 24–280 V AC, normalt åben (NO)
  • Maksimal belastning: 2 A ved omgivelsestemperatur under 40 °C. Ved højere temperatur skal belastningen reduceres; se kurven i databladet.
  • Minimumsbelastning: 70 mA
  • Styreforsyning: 16–30 V DC
  • Angivne AC-spændingsværdier: 24–280 V ved 50 Hz og 24–280 V ved 60 Hz
  • Nominel driftsstrøm: 2 A for AC-1, AC-3, AC-51, AC-53a og AC-53b
  • Bredde: 6,2 mm
  • Til DIN-skinne, med mulighed for at sløjfe op til 20 relæer sammen
  • Maksimalt energigennemslip: 285 A²s i 20 ms ved 50 Hz
  • Produktdata angiver modstandsmåleområde: Ja
  • UL- og CSA-godkendt til brug i USA og Canada

Montering og beskyttelse

Relæet leveres monteret i en relæsokkel med fjederterminaler. Da det er et halvlederrelæ, skal kortslutningsbeskyttelsen vælges i overensstemmelse med relætypen.

Specifikationer

  • Varenummer:
    7522605834
  • EAN nummer:
    3606489563073
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSL1A12BDPR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Ja
  • Nominel driftsstrøm Ie på AC-53b:
    2.0 A
  • Nomineldrift strøm Ie på AC-51:
    2.0 A
  • Nomineldrift strøm Ie på AC-53a:
    2.0 A
  • Nominelt driftstrøm AC-3:
    2.0 A
  • Nominelt driftstrøm ved AC-1:
    2.0 A
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 280 V
  • Spolespænding AC 60HZ:
    24 - 280 V
  • Spolespænding DC:
    16 - 30 V
  • Strøm:
    2A
  • Producent/forhandler:
    Schneider Electric
