Harmony SSL halvlederrelæ med sokkel, 1 C/O, 2 A, 24–280 VAC, 4–12 VDC

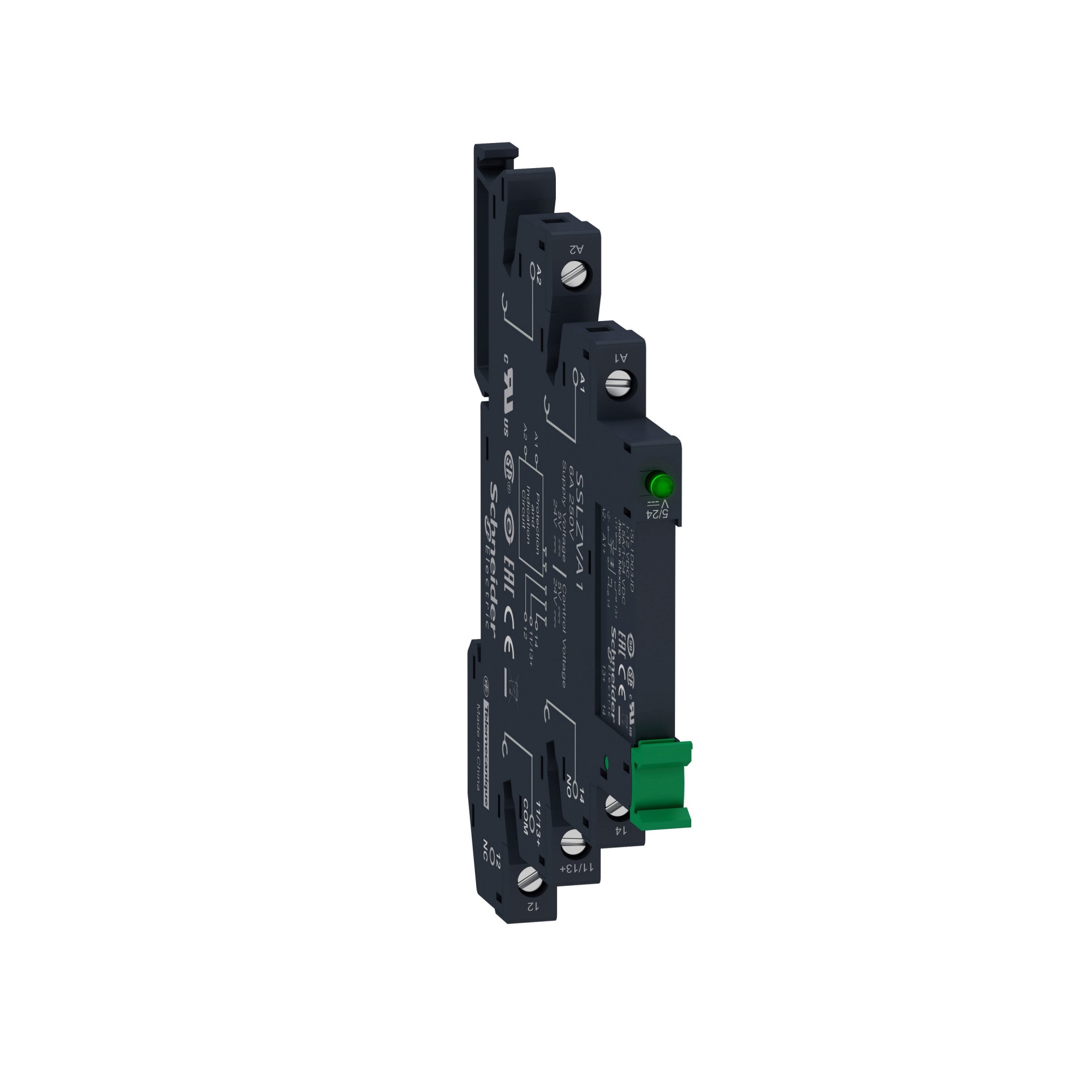

Schneider Electric Harmony SSL halvlederrelæ med sokkel, set skråt forfra med skrueterminaler og grøn indikator.Schneider Electric Harmony SSL halvlederrelæ med sokkel, vist stående med smal profil, skrueterminaler og grøn låsebøjle.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Nulvoltskoblende solid state-relæ med skrueterminalsokkel, 2 A AC-udgang og 4–12 VDC forsyning. Til DIN-skinne og belastninger som varmelegemer. Læs mere…
  • Varenr.:
    7522605889
  • EAN nr.:
    3606489562953
  • Typenr.:
    SSL1A12JDPV
pr. stk. inkl. moms
243,00 kr.

Måske interessant?

Beskrivelse

Harmony SSL er en serie smalle solid state-relæer til applikationer med hyppige koblinger eller høj koblingsfrekvens. Relæerne har ingen bevægelige dele. Serien fås med skrueterminaler eller fjederterminaler, og soklerne har indbygget holdebøjle og LED.

  • Bredde: 6,2 mm
  • Mulighed for at sløjfe op til 20 relæer sammen
  • Egnet til DIN-skinnemontage

Model SSL1A12JDPV

SSL1A12JDPV er et komplet solid state-relæ monteret i en relæsokkel med skrueterminaler. Relæet har én pol og en 24–280 VAC NO-udgang med en maksimal belastning på 2 A ved omgivelsestemperaturer under 40 °C. Ved temperaturer over 40 °C skal den maksimale belastning reduceres; se belastningskurven i databladet.

  • Forsyningsspænding: 4–12 VDC
  • Nominel driftsstrøm: 2,0 A for AC-1, AC-3, AC-51, AC-53a og AC-53b
  • Én fase
  • Minimumsbelastning: 70 mA

Funktion og anvendelse

Relæet er nulvoltskoblende (zero voltage switching) og kobler, når spændingen rammer 0 V på sinuskurven. Det er velegnet til kobling af varmelegemer og andre belastninger, hvor der ikke er behov for en meget hurtig reaktionstid. Relæet kan ikke anvendes til kobling af DC-belastninger.

Kortslutningsbeskyttelse og godkendelser

Kortslutningsbeskyttelsen skal vælges under hensyn til, at der er tale om et halvlederrelæ. SSL1A12JDPV kan maksimalt klare et energigennemslip på 285 A²s i 20 ms ved 50 Hz. SSL-serien har UL- og CSA-godkendelse til brug i USA og Canada.

Specifikationer

  • Varenummer:
    7522605889
  • EAN nummer:
    3606489562953
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSL1A12JDPV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal faser:
    1.0
  • Egnet til DIN-skinnemontage:
    Ja
  • Modstandsmåleområde:
    Ja
  • Nominel driftsstrøm Ie på AC-53b:
    2.0 A
  • Nomineldrift strøm Ie på AC-51:
    2.0 A
  • Nomineldrift strøm Ie på AC-53a:
    2.0 A
  • Nominelt driftstrøm AC-3:
    2.0 A
  • Nominelt driftstrøm ved AC-1:
    2.0 A
  • Poltal:
    1
  • Spænding:
    12 DCV
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 280 V
  • Spolespænding AC 60HZ:
    24 - 280 V
  • Spolespænding DC:
    4 - 12 V
  • Strøm:
    2A
  • Producent/forhandler:
    Schneider Electric
