SSL relæ med sokkel, 1 C/O, 2A (AC), 24 VDC

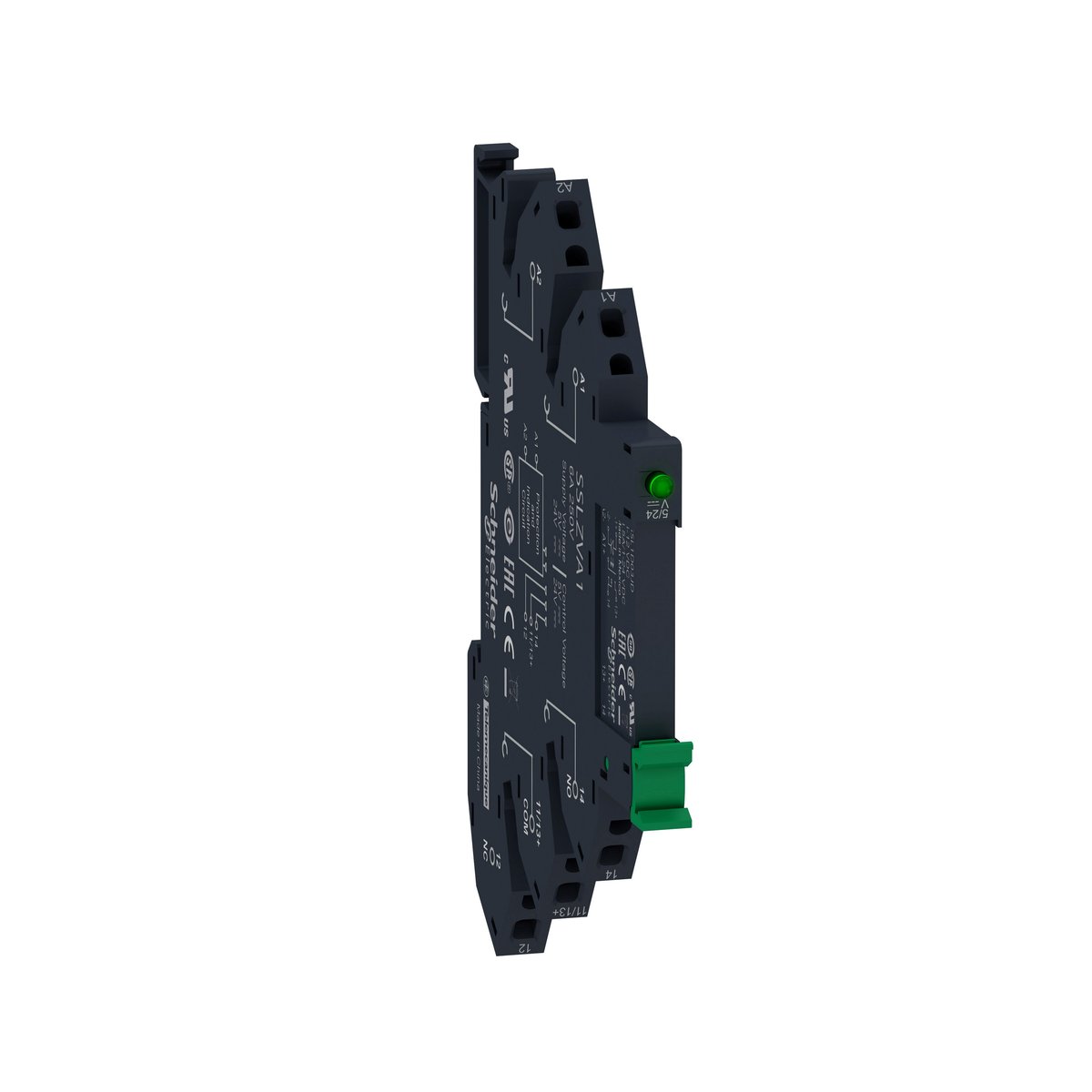

Schneider Electric Harmony SSL solid state relæ med sokkel, 1 C/O, 2A AC, 24V DC forsyningsspænding, set fra siden.
Skaffevare
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres onsdag d. 3/6 - onsdag d. 10/6)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
GLS Hjemmelevering49,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
GLS Erhverv49,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 2/6 - tirsdag d. 9/6
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Harmony SSL er en serie af smalle solid state relæer designet til applikationer med hyppige koblinger eller høj frekvens. Uden bevægelige dele sikres en lang levetid. Læs mere…
  • Varenr.:
    7522605850
  • EAN nr.:
    3606489563080
  • Typenr.:
    SSL1A12BDRPR
pr. stk. | inkl. moms
234,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Harmony SSL solid state relæ med sokkel

Harmony SSL er en serie af smalle solid state relæer, der er ideelle til applikationer, hvor der kræves hyppige koblinger eller høj frekvens. Da relæerne ikke indeholder bevægelige dele, er der ingen mekanisk slidtage, hvilket resulterer i en meget lang levetid.

Ved valg af et solid state relæ er det vigtigt at tage udgangspunkt i den ønskede belastningstype (AC eller DC) og derefter vælge forsyningsspændingen. Harmony SSL-serien er tilgængelig med enten skrueterminaler eller fjederterminaler, og alle sokler har indbygget holdebøjle og LED-indikator.

Den smalle bredde på kun 6,2 mm betyder, at relæet ikke optager værdifuld plads på DIN-skinnen. Der er desuden mulighed for at sløjfe op til 20 relæer sammen for en mere kompakt installation.

Produktspecifikationer for SSL1A12BDRPR

SSL1A12BDRPR er et komplet solid state relæ, der er monteret i en relæsokkel med fjederterminaler. Relæet har en 24-280 VAC udgang (NO) med en maksimal belastning på 2A ved temperaturer under 40°C. Det er vigtigt at bemærke, at ved en omgivelsestemperatur højere end 40°C skal den maksimale belastning reduceres (se kurve i databladet). Forsyningsspændingen til relæet kan være 16-30 VDC.

Øjeblikskoblende funktion og beskyttelse

SSL1A12BDRPR er øjeblikskoblende (random switching), hvilket betyder, at det kobler med det samme, når der tilsluttes en forsyning. Dette gør det særligt velegnet til kobling af signaler eller andre belastninger, hvor der kræves en meget hurtig reaktionstid. Relæet har en indkoblingstid på 1 ms og en udkoblingstid på 0,5 cyklus. Minimumsbelastningen på relæet er 70 mA.

Da der er tale om et halvlederrelæ, skal kortslutningsbeskyttelse af relæet ske i henhold til dette. SSL1A12BDRPR kan maksimalt klare et energigennemslip på 285A²s i 20 ms ved 50 Hz.

Godkendelser

SSL-serien har UL- og CSA-godkendelse for brug i USA og Canada.

  • Strøm: 2A
  • Poltal: 1 C/O
  • Spænding: 24 VDC
  • Udgang: 24-280 VAC (NO)
  • Indkoblingstid: 1 ms
  • Udkoblingstid: 0,5 cyklus
  • Minimumsbelastning: 70 mA
  • Bredde: 6,2 mm

OBS: Solid state relæet kan ikke anvendes til kobling af DC-belastninger.

Specifikationer

  • Varenummer:
    7522605850
  • EAN nummer:
    3606489563080
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    SSL1A12BDRPR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Poltal:
    1
  • Spænding:
    24 DCV
  • Strøm:
    2A
  • Producent/forhandler:
    Schneider Electric
