Harmony RXG12JD stikbensrelæ, 1 C/O, 10 A, 12 VDC, testknap og LED

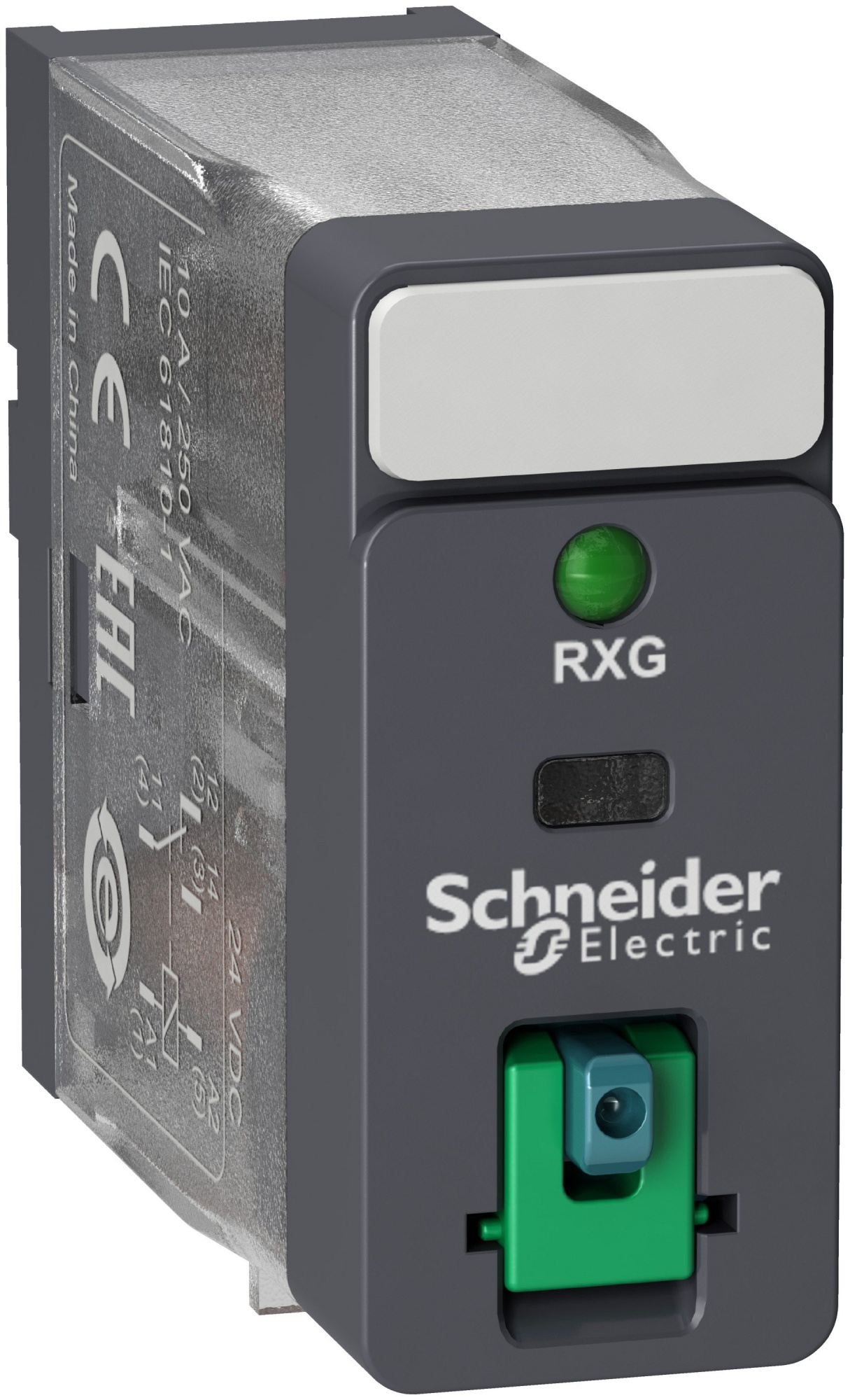

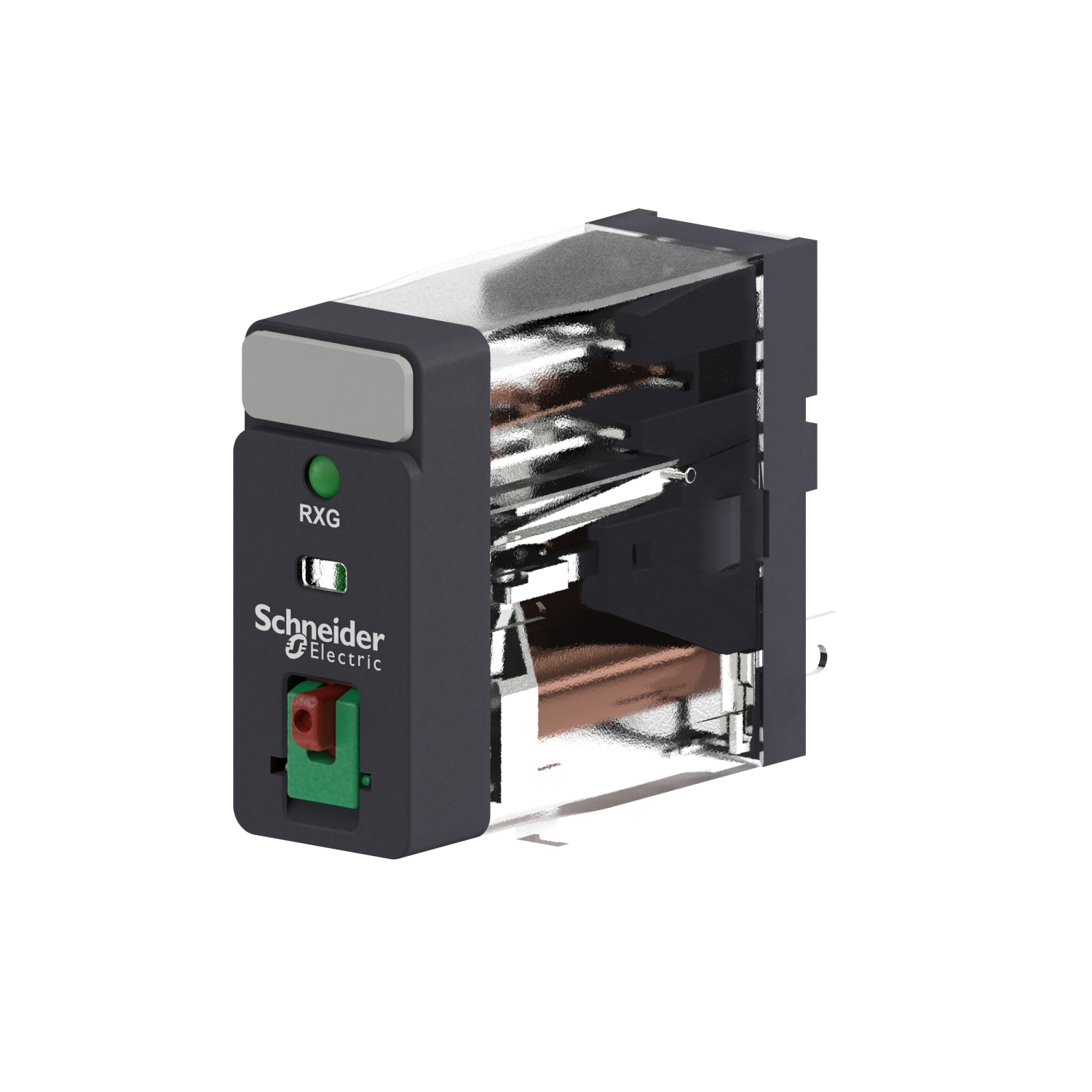

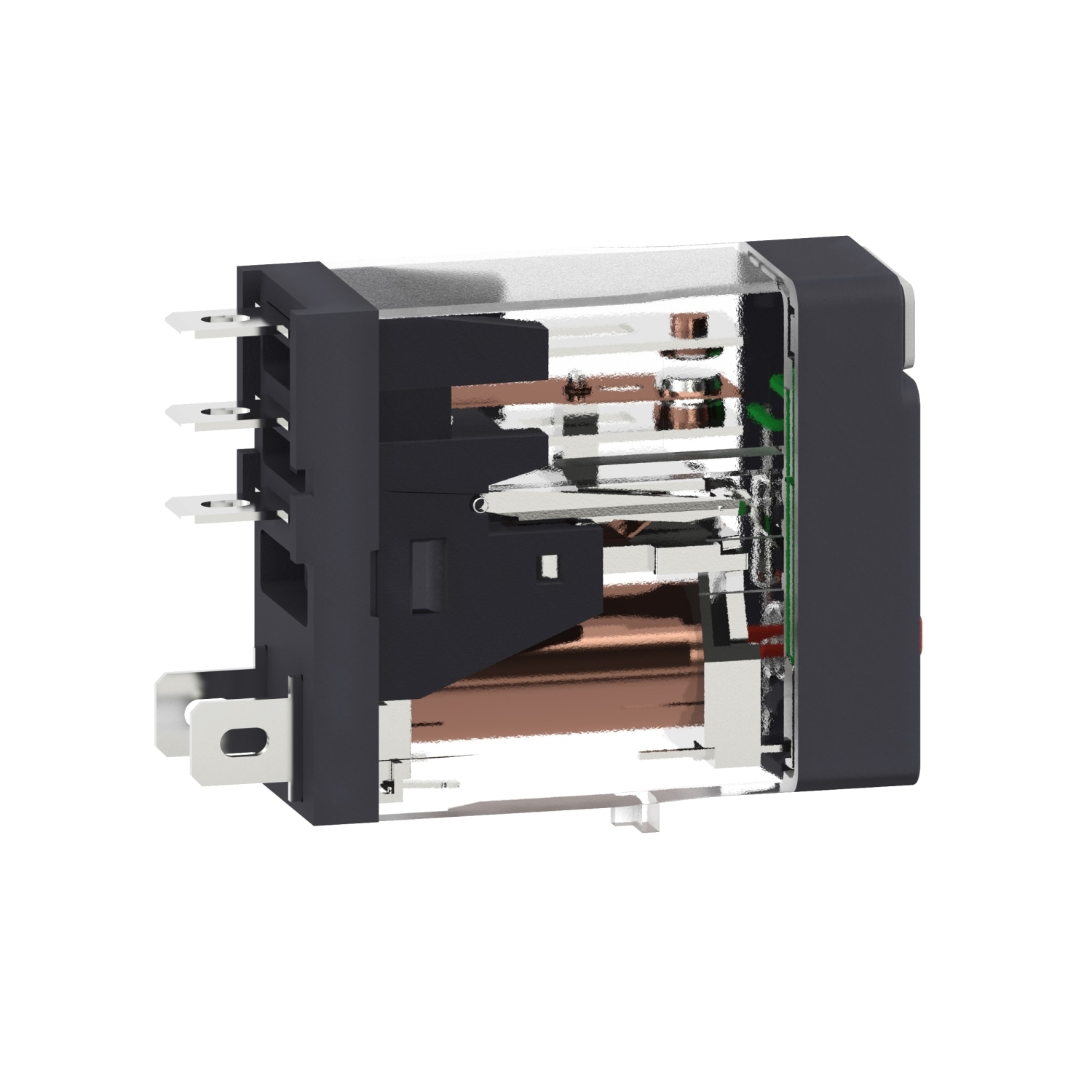

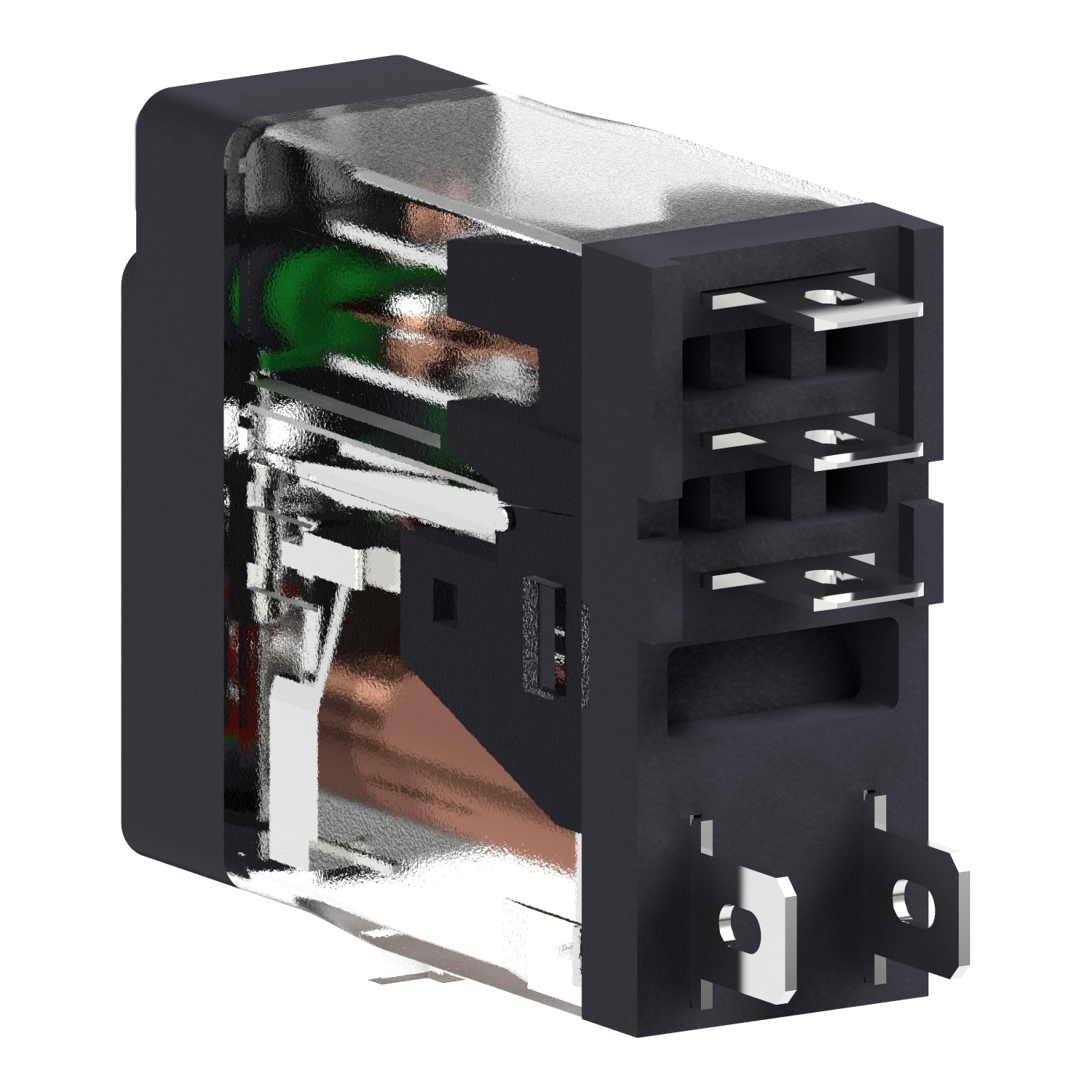

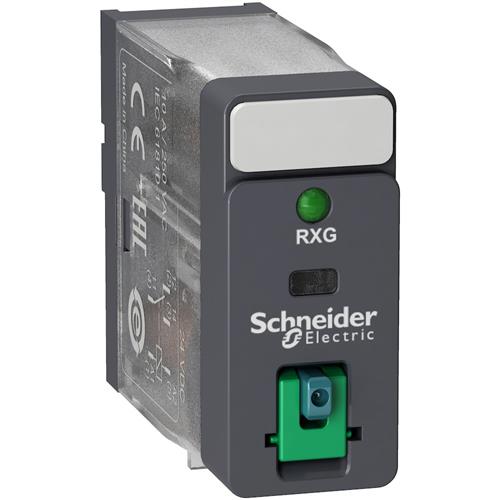

Schneider Electric Harmony RXG12JD stikbensrelæ med grøn LED, testknap og synlig front, 1 skiftekontakt, 10 A og 12 V DC.Schneider Electric Harmony RXG12JD stikbensrelæ set bagfra med fladstikskontakter og synligt gennemsigtigt relæhus.Schneider Electric Harmony RXG12JD stikbensrelæ set forfra i mindre format med grøn LED, testknap og statusindikator.Schneider Electric Harmony RXG12JD stikbensrelæ set fra siden med synlige kontakter og indvendige dele bag det klare hus.Schneider Electric Harmony RXG12JD stikbensrelæ set skråt forfra fra den modsatte side med grøn LED og mekanisk statusindikator.
PRISGARANTI
70+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Harmony RXG12JD stikbensrelæ med 1 C/O AgSn-kontakt, 10 A, 12 VDC, testknap, LED og IP40. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602730
  • EAN nr.:
    3606480688720
  • Typenr.:
    RXG12JD
pr. stk. inkl. moms
76,50 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Harmony RXG12JD er et stikbensrelæ med én C/O AgSn-kontakt på 10 A, 12 VDC forsyning, testknap og LED. Relæet er beregnet til RGZ-relæsokler. RXG-serien har kraftige stikben og beskrives med en bredde på 16 mm. De opgivne mål for RXG12JD er 13 mm i bredden, 34,5 mm i højden og 28,8 mm i dybden.

Funktioner

  • Testknappen kan aktiveres momentant med den blå knap eller tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator med orange markering viser, om relæet er trukket.
  • En grøn LED på fronten viser, at relæet får forsyning.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Omskiftningen er monostabil, og drevet er polariseret.
  • Kapslingsklasse: IP40. Elektrisk tilslutning: fladstifttilslutning.

Tekniske data

  • Kontakttype: 1 C/O, AgSn.
  • Mærkstrøm: 10 A.
  • Forsyning: 12 VDC.
  • Egetforbrug: 0,53 W.
  • Mindste indkoblingsstrøm på kontaktsættet: 100 mA.
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.

Kompatibilitet og tilbehør

Relæet leveres uden sokkel og kan anvendes med RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. RXG-serien kan også anvendes med RGZ-sokler. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er blandt soklerne med separate terminaler.

  • Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen.
  • RSZL300-opmærkningsplader kan bruges til yderligere opmærkning af soklen.
  • Sokler kan forbindes med en sløjfeskinne eller en laske, afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.
  • RXG-serien omfatter også relævarianter med 2 C/O-kontakter på 5 A samt modeller med eller uden testknap og indbygget lysdiode.

Godkendelser og anvendelse

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer. RXG-seriens stikbensrelæer beskrives som kompatible med stikbensrelæer fra øvrige mærker i branchen.

Specifikationer

  • Varenummer:
    7522602730
  • EAN nummer:
    3606480688720
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12JD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    12 DCV
  • Spændingstype for betjening:
    DC
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
