Schneider Electric Resi9 kombiafbryder RCBO HPFI, 1P+N, C, 10 A, 30 mA, type A, 18 mm

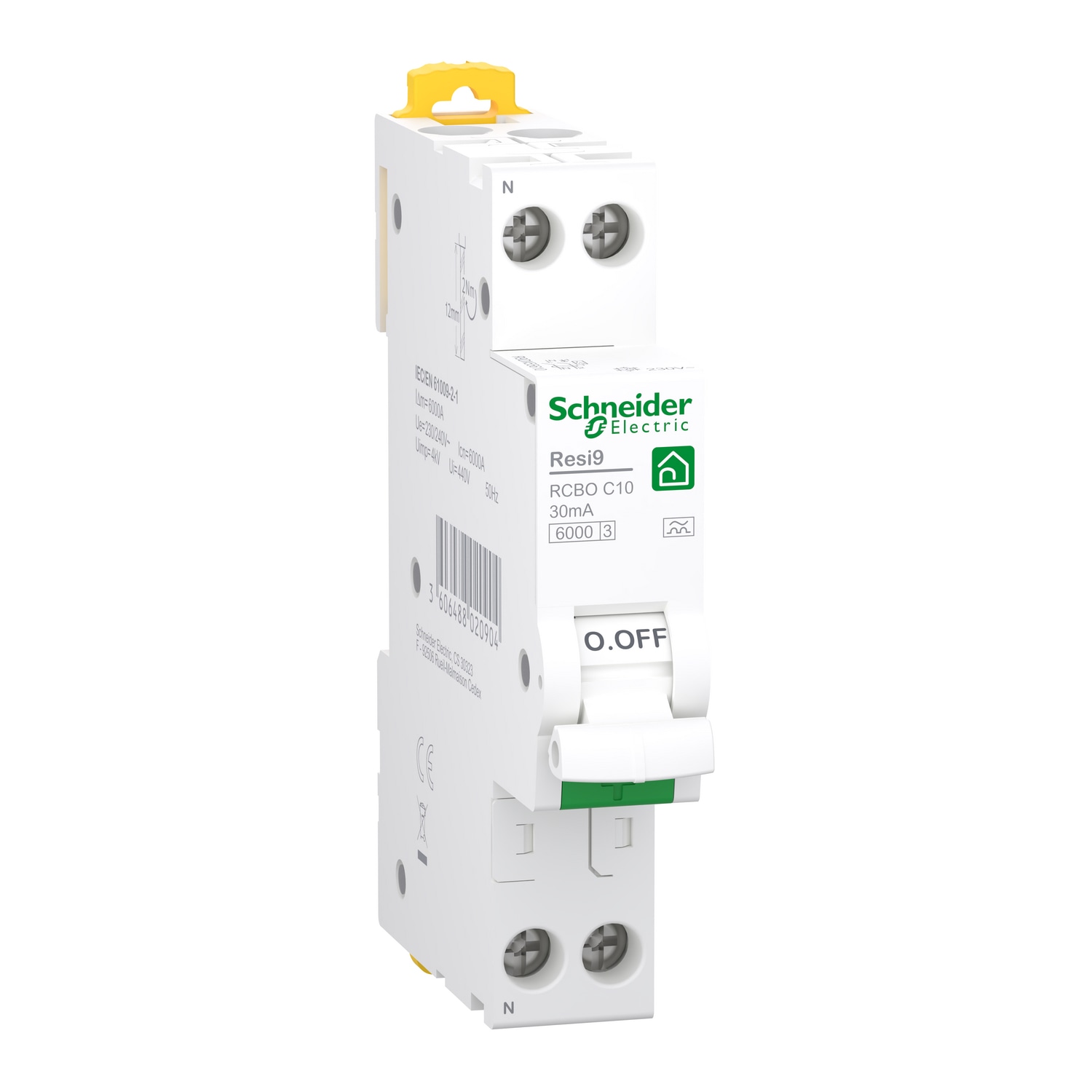

Schneider Electric Resi9 kombiafbryder RCBO C10 med 30 mA fejlstrømsbeskyttelse, set skråt forfra.Schneider Electric Resi9 RCBO-kombiafbryder set forfra med betjeningsgreb, grøn indikator og tilslutningsklemmer.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
Schneider Electric Resi9 RCBO med 1P+N, 10 A, C-karakteristik, type A og 30 mA fejlstrøm. 18 mm bred til DIN-skinne. Læs mere…
  • Varenr.:
    3322100148
  • EAN nr.:
    3606488020904
  • Typenr.:
    R9DX55610
pr. stk. inkl. moms
519,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Schneider Electric Resi9 RCBO er en kombiafbryder med overstrømsbeskyttelse til enfasede installationer. Den har 1P+N, C-udløserkarakteristik, en mærkestrøm på 10 A og en nominel fejlstrøm på 30 mA. Type A-fejlstrømsbeskyttelsen detekterer vekselstrøm, pulserende jævnstrøm samt pulserende jævnstrøm overlejret af glat jævnstrøm på op til 6 mA. Den er velegnet til belastninger og brugsgenstande med ensrettere, der forsynes via et enfaset net.

Enheden er 18 mm bred og fylder ét modul. Den monteres på DIN-skinne i en gruppetavle og kan låses med hængelås. Resi9-serien er beregnet til boliginstallationer, og enheden er kompatibel med tilbehør som PowerTag-energisensor til belastningsstyring og -overvågning.

Funktioner

  • VISI-TRIP-indikator viser, hvilket kredsløb der har udløst.
  • Grøn VISI-SAFE-strimmel viser, at kontakterne er fysisk åbne.
  • Testknap mærket T på fronten til kontrol af enheden.
  • Tunnelterminaler foroven og forneden.
  • Beskyttelsesgrad IP20 og IP40, når enheden er monteret i gruppetavlen.
  • Udløsning uden forsinkelse og energibegrænsningsklasse 3.

Tekniske data

  • Type: RCBO, 1P+N; 2 poler i alt og 1 beskyttet pol.
  • Udløserkarakteristik: C. Fejlstrømstype: A.
  • Mærkestrøm: 10 A. Udløsestrøm: 30 mA.
  • Mærkespænding: 230 V AC. Frekvens: 50 Hz.
  • Nominel kortslutningsbrydeevne Icn: 6 kA iht. EN 61009-1. Nominel kortslutningsstrøm Icu ved 400 V AC: 6 kA.
  • Nominel kortslutningskapacitet op til 6 kA ved 230 V AC iht. EN/IEC 61009-2-1.
  • Betinget nominel kortslutningsstrøm type 2 ved 400 V: 0,25 kA.
  • Nominel isolationsspænding Ui: 440 V. Nominel mærkespænding Uimp: 4 kV.
  • Overspændingskategori: 3. Forureningsgrad: 2.
  • Maks. ledertværsnit: 1–16 mm² for entrådet leder og 1–10 mm² for flertrådet leder.
  • Indbygningsdybde: 44 mm. Omgivelsestemperatur under drift: -25 °C til 60 °C.
  • Effekttab: 2,34 W.
  • Produktnummer: 3322100148. Typenummer: R9DX55610. EAN: 3606488020904.

Specifikationer

  • Varenummer:
    3322100148
  • EAN nummer:
    3606488020904
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    R9DX55610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Ampere:
    10 A
  • Antal beskyttede poler:
    1.0
  • Antal poler (total):
    2.0
  • Betinget nominel kortslutningsstrøm type 2, 400 V:
    0.25 kA
  • Bredde:
    18 mm
  • Effekttab:
    2.34 W
  • Energibegræsningsklasse:
    3.0
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    False
  • Forureningsgrad:
    2.0
  • Frekvens:
    50 Hz
  • Indbygningsdybde:
    44.0 mm
  • Indmuringsmontage:
    False
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    10.0 A
  • Max ledertværsnit entrådet:
    1 - 16 mm²
  • Max ledertværsnit flertrådet:
    1 - 10 mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    1.0
  • Nominel brydeevne kA:
    6
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    440.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 60 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    False
  • Poler:
    1P+N
  • Spændingstype:
    AC
  • Udløserkarakteristik:
    C
  • Udløsestrøm:
    30 mA
  • Producent/forhandler:
    Schneider Electric
