Schneider Electric Resi9 kombiafbryder RCBO/HPFI, 1P+N, C 16 A, 30 mA, type A, 18 mm

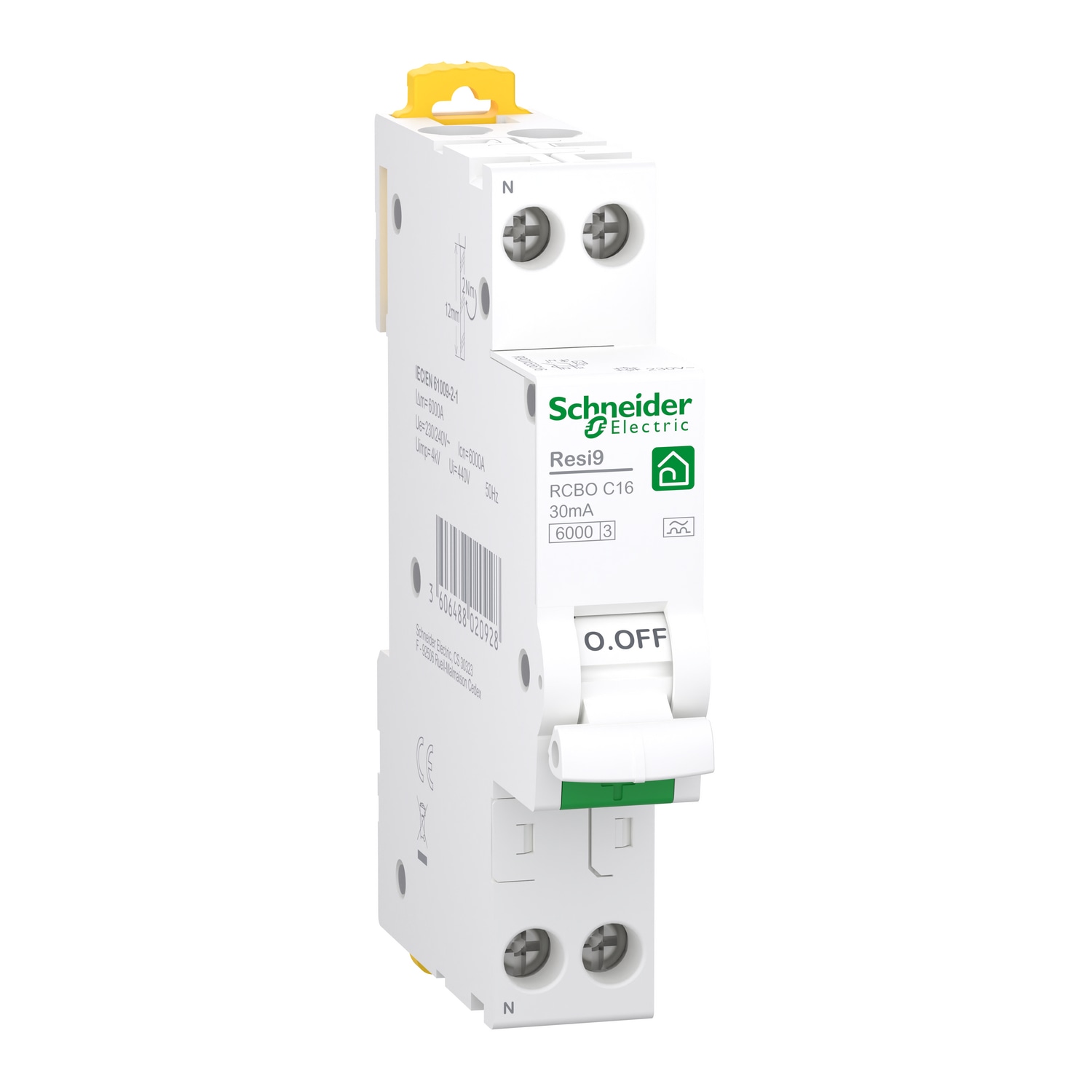

Schneider Electric Resi9 kombiafbryder, 1P+N, C 16 A og 30 mA, set skråt forfra med grøn betjeningsarm.Schneider Electric Resi9 RCBO/HPFI, 1P+N og 16 A, set skråt forfra med frontmærkning og synlige tilslutninger.
PRISGARANTI
5 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Schneider Electric Resi9 RCBO/HPFI med 1P+N, C-karakteristik, 16 A, 30 mA type A og 18 mm bredde til DIN-skinne. Læs mere…
  • Varenr.:
    3322100164
  • EAN nr.:
    3606488020928
  • Typenr.:
    R9DX55616
pr. stk. inkl. moms
519,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Schneider Electric Resi9 er en kombiafbryder med fejlstrøms- og overstrømsbeskyttelse (RCBO) til boliginstallationer. Den kombinerer beskyttelse mod jordfejl, overbelastning og kortslutning i en enhed med 1P+N og en bredde på 18 mm, svarende til ét modul.

Enheden har C-udløserkarakteristik, mærkestrøm på 16 A og fejlstrømstype A med en nominel fejlstrøm på 30 mA. Den registrerer vekselstrøm, pulserende jævnstrøm samt pulserende jævnstrøm overlejret af glat jævnstrøm op til 6 mA. Den er beregnet til belastninger og apparater med ensrettere, som forsynes fra et enfaset net.

Funktioner og montering

RCBO'en monteres på DIN-skinne i en gruppetavle og kan aflåses med hængelås. Tunnelterminaler sidder øverst og nederst. VISI-TRIP-indikatoren viser, hvilket kredsløb der er udløst, og den grønne VISI-SAFE-strimmel angiver, at kontakterne er fysisk åbne. En testknap mærket T på fronten gør det muligt at kontrollere enhedens funktion.

Kapslingsklassen er IP20 for enheden og IP40, når den er monteret inde i gruppetavlen. Enheden fungerer ved omgivelsestemperaturer fra -25 °C til 60 °C. Den har energibegrænsningsklasse 3 og afbrydelsesegenskab uden forsinkelse.

Tekniske specifikationer

  • Mærke: Schneider Electric, serie: Resi9
  • Typebetegnelse: R9DX55616
  • Poler: 1P+N, 2 poler i alt og 1 beskyttet pol
  • Mærkespænding: 230 V AC; frekvens: 50 Hz
  • Udløserkarakteristik: C; mærkestrøm: 16 A
  • Fejlstrømstype: A; nominel fejlstrøm: 30 mA
  • Nominel kortslutningsbrydeevne Icn: 6 kA iht. EN 61009-1. Nominel kortslutningsstrøm Icu: 6 kA ved 400 V AC.
  • Leverandørdata angiver desuden kortslutningskapacitet op til 6 kA ved 230 V AC iht. EN/IEC 61009-2-1.
  • Betinget nominel kortslutningsstrøm, type 2 ved 400 V: 0,25 kA
  • Indbygningsdybde: 44 mm; bredde: 18 mm
  • Maks. ledertværsnit: 1–16 mm² for entrådet leder og 1–10 mm² for flertrådet leder
  • Nominel isolationsspænding Ui: 440 V; nominel mærkespænding Uimp: 4 kV
  • Overspændingskategori: 3; forureningsgrad: 2
  • Effekttab: 2,67 W

Kompatibilitet og identifikation

Resi9-serien er beregnet til boliginstallationer. Enheden er kompatibel med tilbehør fra serien, herunder PowerTag-energisensor til belastningsstyring og -overvågning. Produktnummer: 3322100164. EAN: 3606488020928.

Specifikationer

  • Varenummer:
    3322100164
  • EAN nummer:
    3606488020928
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    R9DX55616
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Ampere:
    16 A
  • Antal beskyttede poler:
    1.0
  • Antal poler (total):
    2.0
  • Betinget nominel kortslutningsstrøm type 2, 400 V:
    0.25 kA
  • Bredde:
    18 mm
  • Effekttab:
    2.67 W
  • Energibegræsningsklasse:
    3.0
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    False
  • Forureningsgrad:
    2.0
  • Frekvens:
    50 Hz
  • Indbygningsdybde:
    44.0 mm
  • Indmuringsmontage:
    False
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    16.0 A
  • Max ledertværsnit entrådet:
    1 - 16 mm²
  • Max ledertværsnit flertrådet:
    1 - 10 mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    1.0
  • Nominel brydeevne kA:
    6
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    440.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 60 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    False
  • Poler:
    1P+N
  • Spændingstype:
    AC
  • Udløserkarakteristik:
    C
  • Udløsestrøm:
    30 mA
  • Producent/forhandler:
    Schneider Electric
