Harmony RXG stikbensrelæ, 10 A, 230 VAC, 1 C/O, testknap og LED, RXG12P7

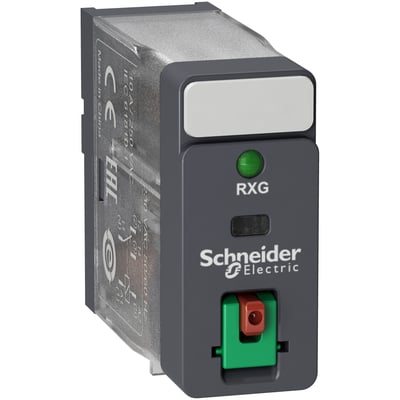

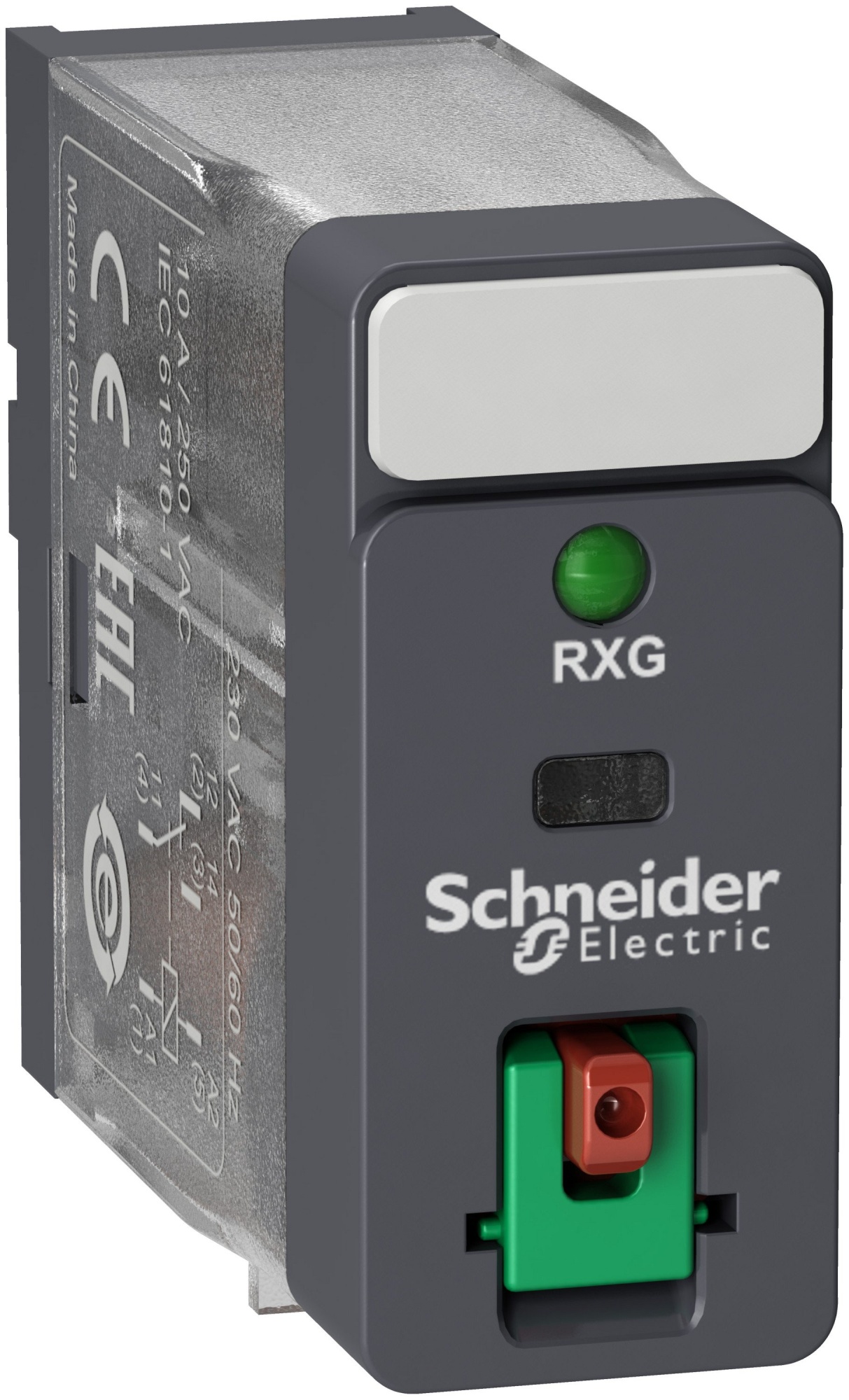

Schneider Electric Harmony RXG12P7 stikbensrelæ, 10 A og 230 VAC, set skråt forfra med grøn LED og rød/grøn testknap.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Harmony RXG12P7 stikbensrelæ med 1 C/O AgSn-kontakt på 10 A, 230 VAC, testknap, grøn LED og IP40. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602769
  • EAN nr.:
    3606480688706
  • Typenr.:
    RXG12P7
pr. stk. inkl. moms
82,50 kr.

Andre købte også

Måske interessant?

Se alt fra mærket

Beskrivelse

Stikbensrelæ med testknap og LED

Harmony RXG12P7 er et monostabilt stikbensrelæ med én 1 C/O AgSn-kontakt på 10 A. Relæet forsynes med 230 VAC og har indbygget testknap, grøn LED og mekanisk indikator. RXG-serien omfatter stikbensrelæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget lysdiode. Serien har en bredde på 16 mm og kraftige stikben og er beskrevet som kompatibel med øvrige mærker i branchen.

Betjening og visning

Testknappen kan aktiveres momentant med den røde knap eller tvangskobles ved at vippe den grønne del op. En orange mekanisk indikator over testknappen viser, om relæet er trukket. Den grønne LED på fronten angiver, at relæet har forsyning. Relæet har desuden en påbygget mærkeplade til opmærkning.

Tekniske oplysninger

  • Type: RXG12P7
  • Kontakttype: 1 C/O, enkeltkontakt, AgSn
  • Mærkstrøm: 10 A
  • Forsyning: 230 VAC, AC-betjening
  • Egetforbrug: 0,82 VA
  • Mindste indkoblingsstrøm for kontaktsættet: 100 mA
  • Kapslingsklasse: IP40
  • Elektrisk tilslutning: fladstifttilslutning
  • Upolariseret og uden tvangsførte kontakter
  • Mål: 13 mm bred, 34,5 mm høj og 28,8 mm dyb
  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type

Sokler og tilbehør

Relæet leveres uden sokkel. Det kan anvendes med soklen RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Der kan monteres et beskyttelsesmodul direkte i relæsoklen; modulet kan være en diode, varistor eller et RC-led.

Soklen kan mærkes med RSZL300-opmærkningsplader. Afhængigt af sokkeltypen kan flere sokler forbindes med en sløjfeskinne eller en laske. Sløjfeskinnen RGZS08 kan anvendes til sammenkobling af op til 8 relæer.

Godkendelser

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522602769
  • EAN nummer:
    3606480688706
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    230V
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
