Schneider Electric Harmony RXG12B7 stikbensrelæ, 1 C/O, 10 A, 24 VAC, testknap og LED

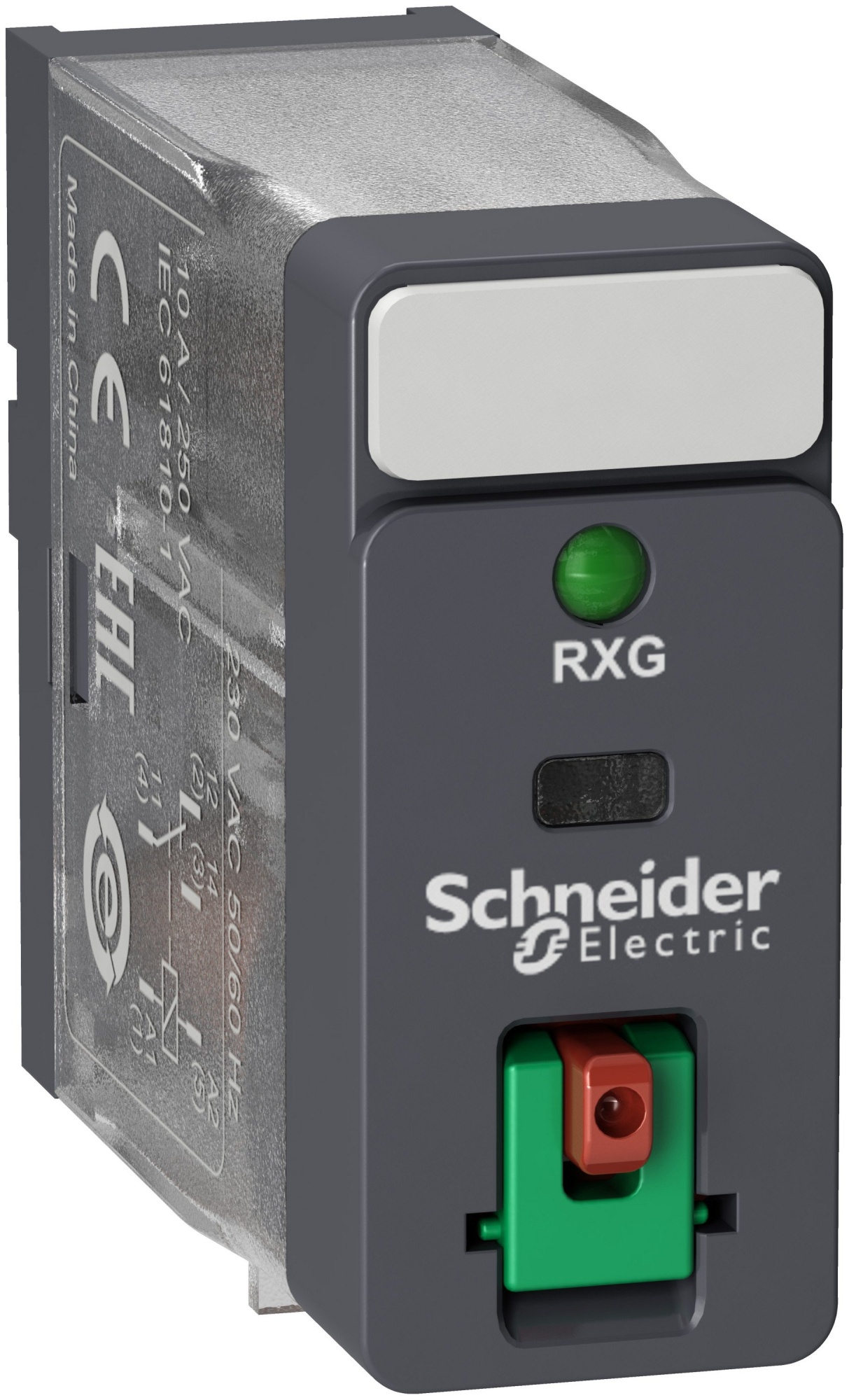

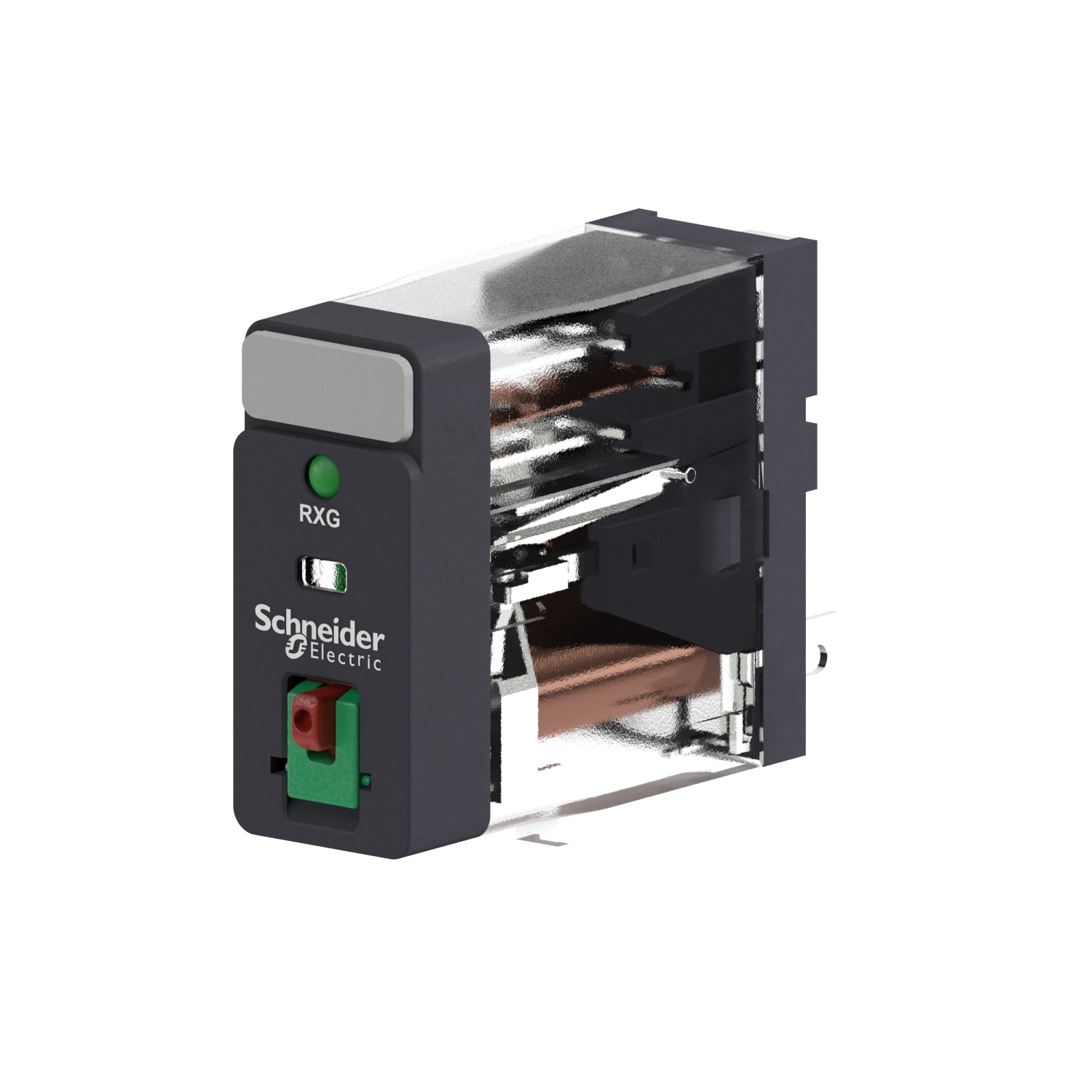

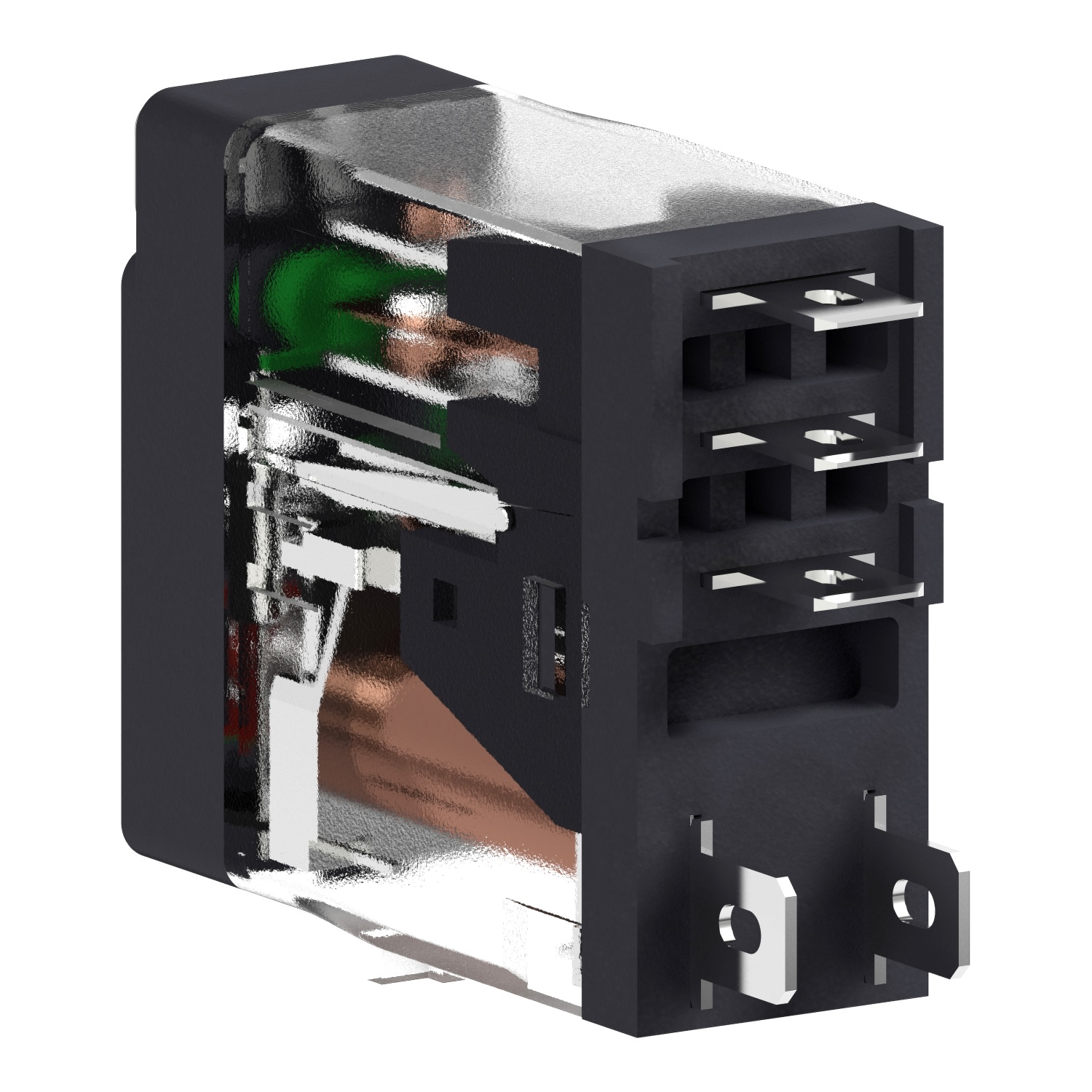

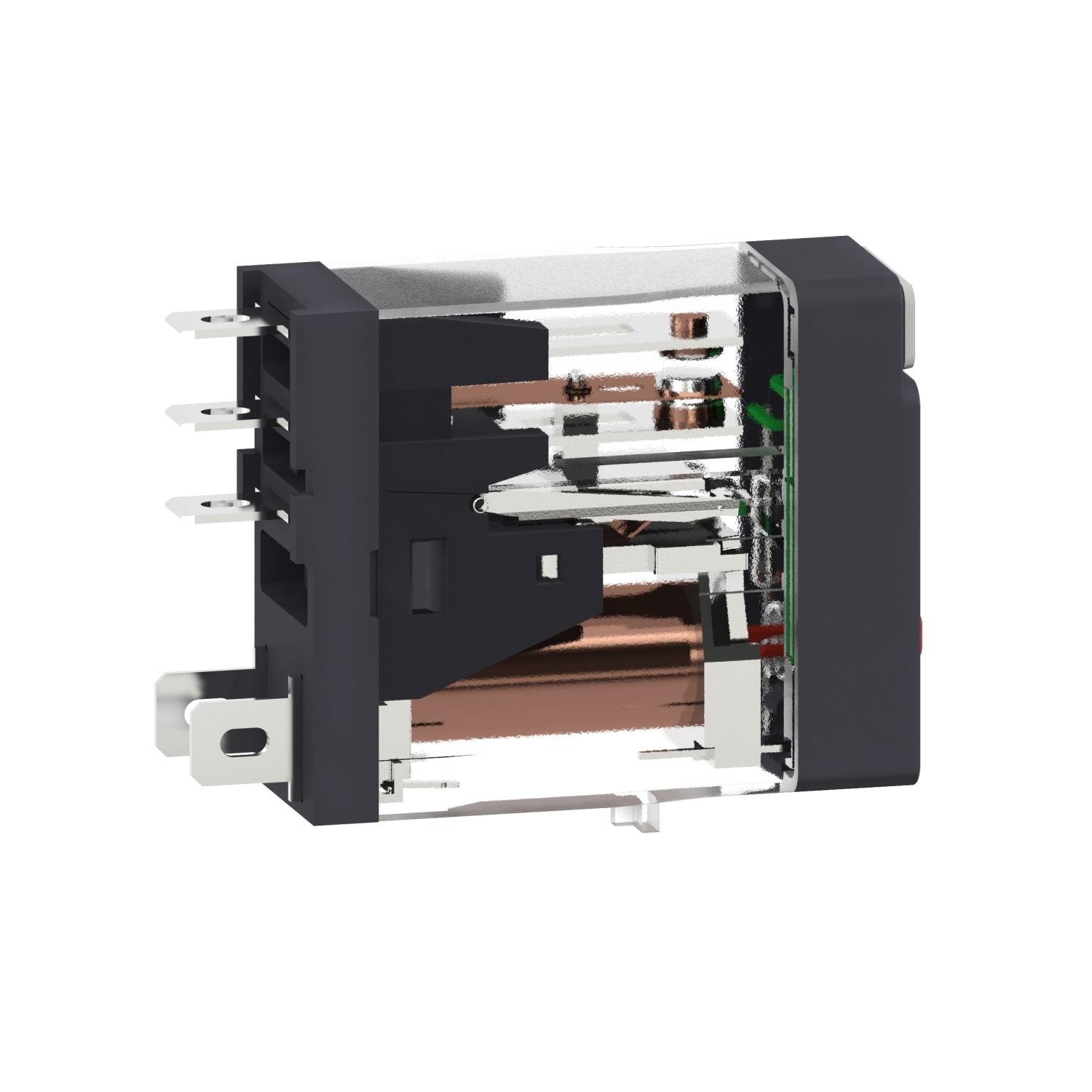

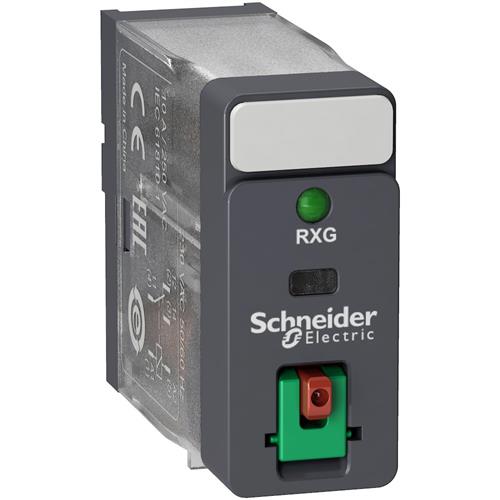

Schneider Electric Harmony RXG12B7 stikbensrelæ med grøn LED, testknap og synlig mærkning på siden.Schneider Electric Harmony RXG12B7 stikbensrelæ set bagfra med flade stikben og gennemsigtigt hus.Schneider Electric Harmony RXG12B7 stikbensrelæ set forfra med grøn LED og rød testknap.Schneider Electric Harmony RXG12B7 stikbensrelæ set fra siden med synlige indvendige kontakter og stikben.Schneider Electric Harmony RXG12B7 stikbensrelæ set skråt fra den modsatte side med frontens LED og testknap.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
Stikbensrelæ med 1 C/O AgSn-kontakt, 10 A, 24 VAC, testknap, LED og IP40. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602675
  • EAN nr.:
    3606480688669
  • Typenr.:
    RXG12B7
pr. stk. inkl. moms
82,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Schneider Electric Harmony RXG12B7

RXG12B7 er et stikbensrelæ med én C/O AgSn-kontakt på 10 A, indbygget testknap og grøn LED. Relæet har 24 VAC forsyning og leveres uden sokkel.

Harmony RXG-serien omfatter varianter med 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget LED. Serien beskrives med en bredde på 16 mm og kraftige stikben, som er kompatible med relæer fra øvrige mærker i branchen. De angivne mål for RXG12B7 er 13,0 mm i bredden, 34,5 mm i højden og 28,8 mm i dybden.

Funktioner og specifikationer

  • Forsyning: 24 VAC; egetforbrug: 0,82 VA.
  • Mærkstrøm: 10 A; mindste indkoblingsstrøm for kontaktsættet: 100 mA.
  • Testknappen kan aktiveres momentant med den røde knap eller tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator med orange mærke viser, om relæet er trukket. Den grønne LED på fronten viser, at relæet har forsyning.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.
  • Kapslingsklasse IP40. Relæteknologi RT I i henhold til IEC 61810-7.
  • Monostabilt, upolariseret relæ med fladstifttilslutning og én skiftekontakt.
  • Relæet har ikke aftagelige klemmer eller tvangsførte kontakter.

Sokler og tilbehør

Relæet anvendes med RGZ-relæsokler. Det kan bruges med RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S48M er også nævnt som sokkel i RXG-seriens produktinformation.

  • Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen.
  • RSZL300-opmærkningsplader kan trykkes på soklen.
  • Sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.

Godkendelser og øvrige oplysninger

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer. Oplyst oprindelsesland er Kina, og der er ingen angivne SVHC-stoffer over 0,1 %.

  • Varenummer: 7522602675.
  • EAN: 3606480688669.

Specifikationer

  • Varenummer:
    7522602675
  • EAN nummer:
    3606480688669
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
