Harmony RXG stikbensrelæ, 24 VDC, 10 A, 1 C/O, testknap og LED, RXG12BD

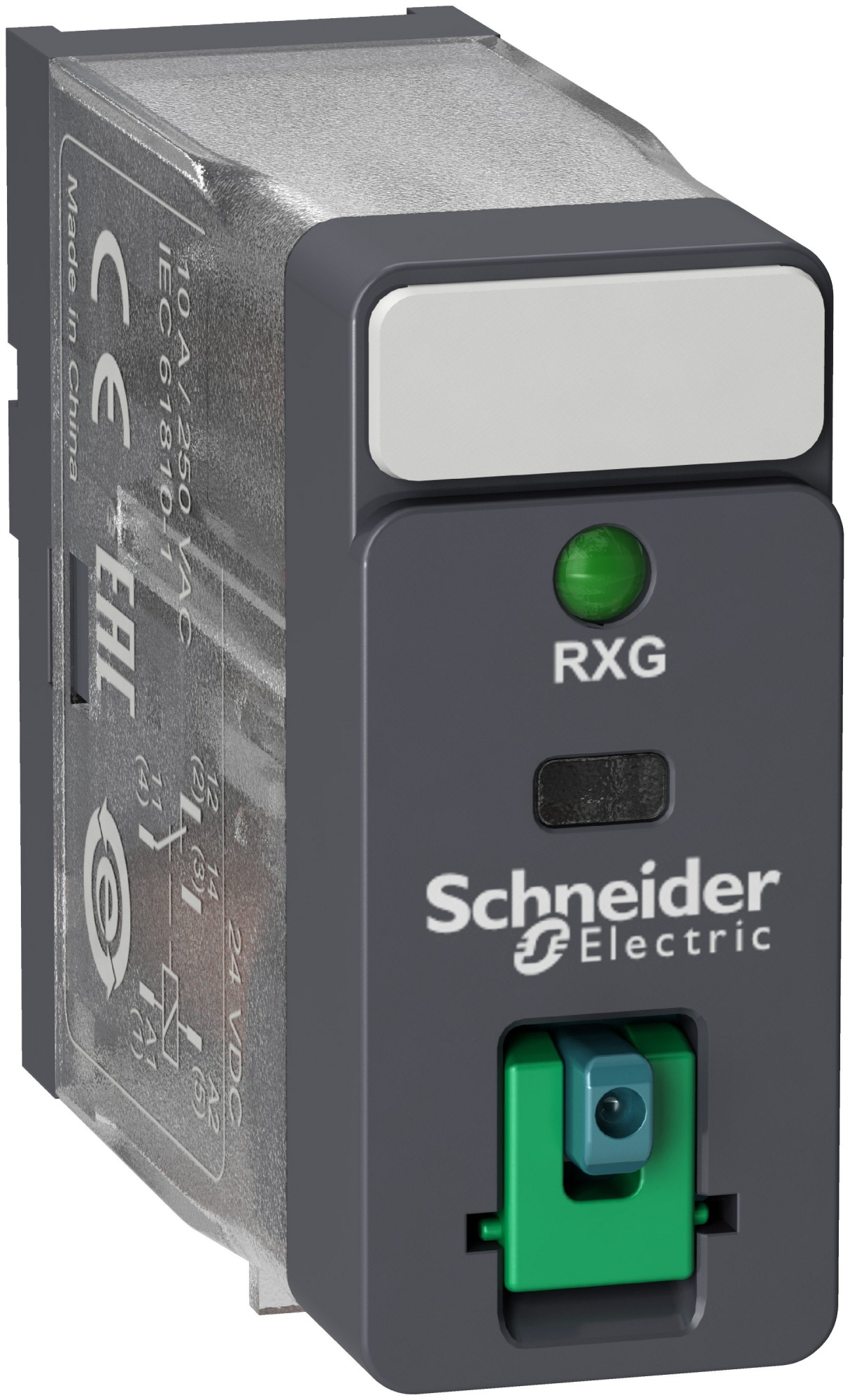

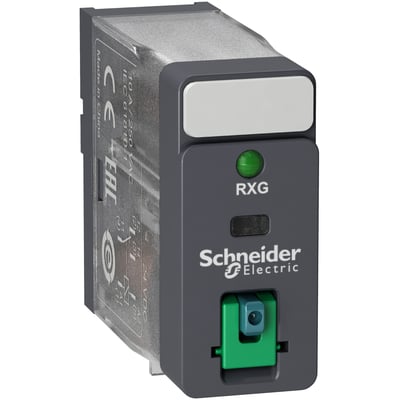

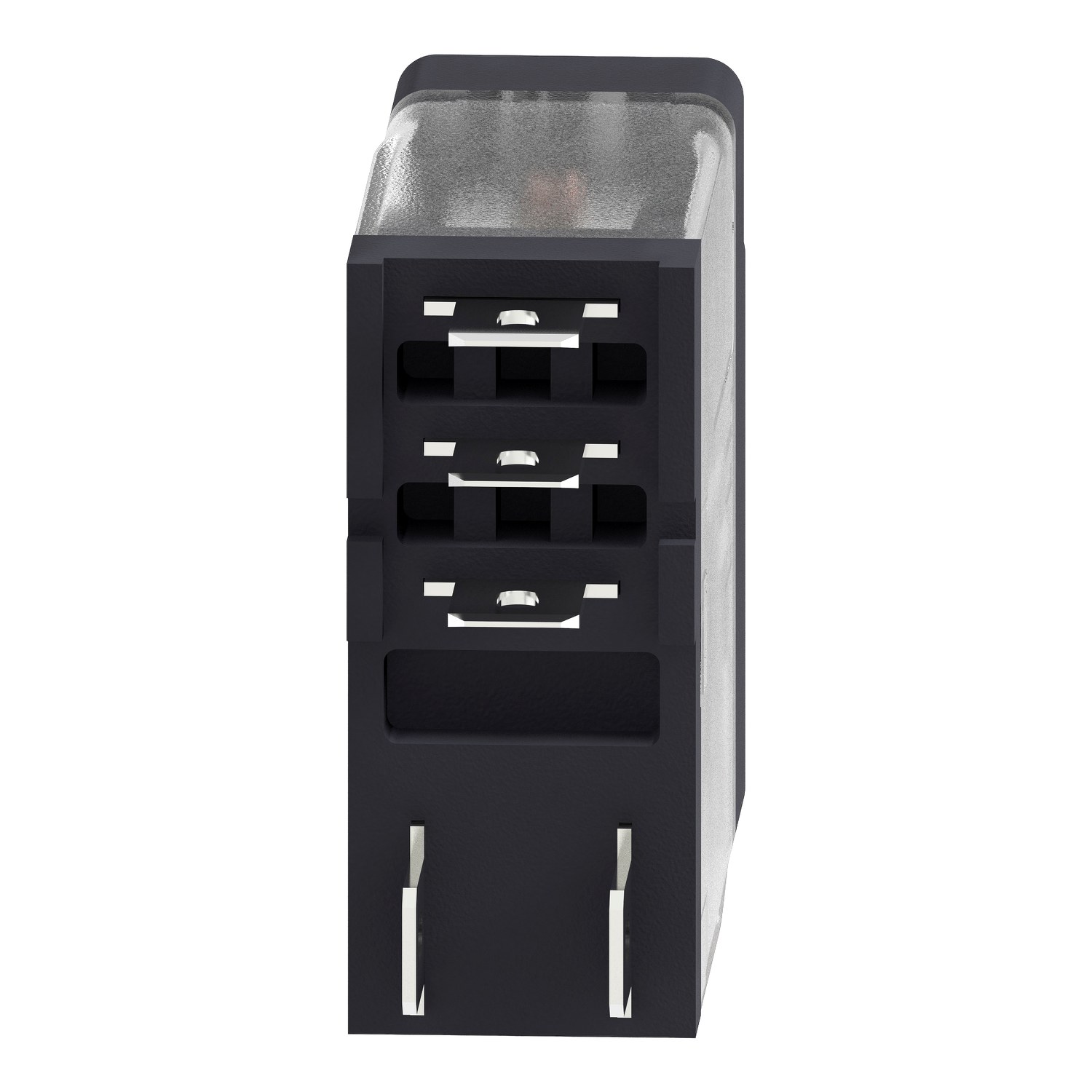

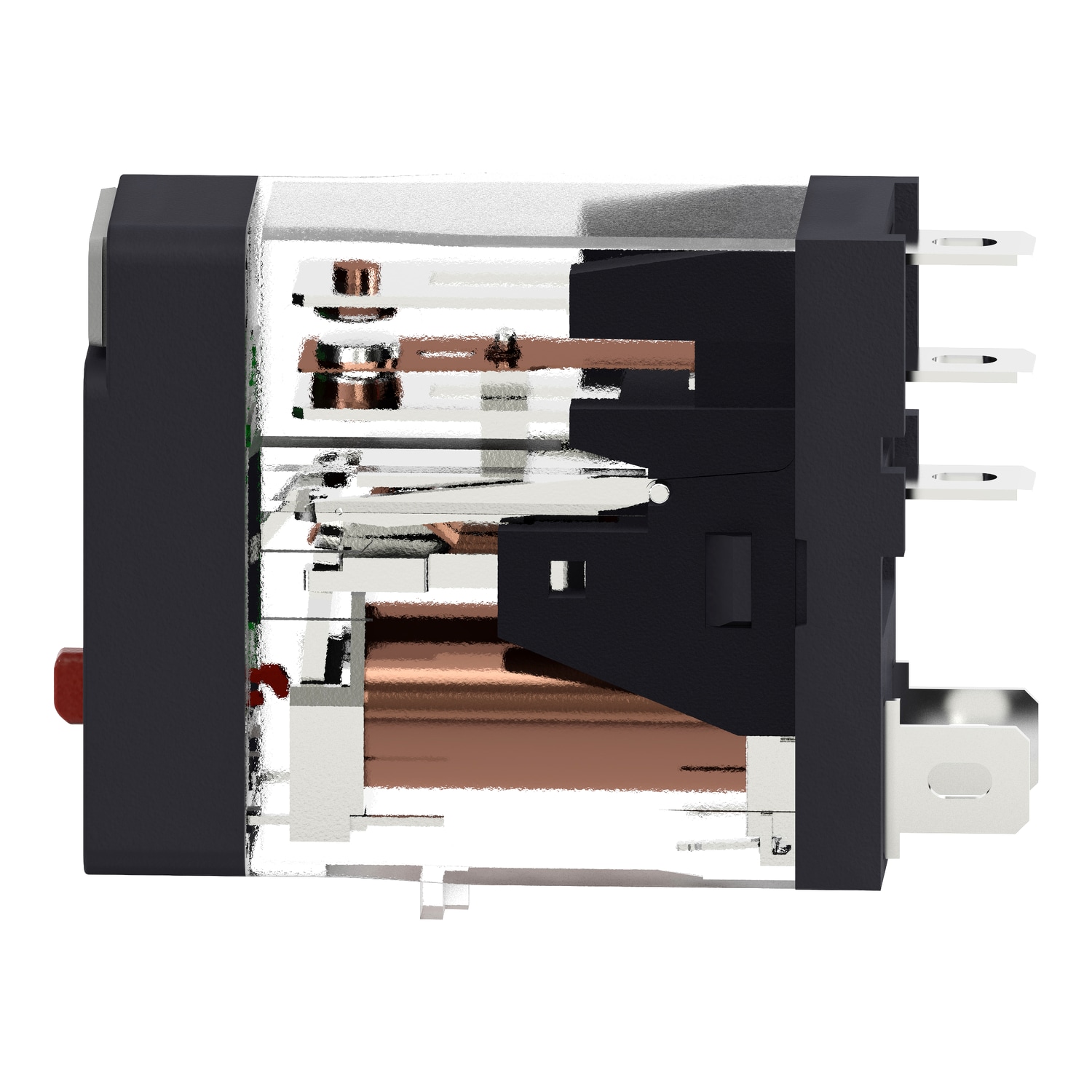

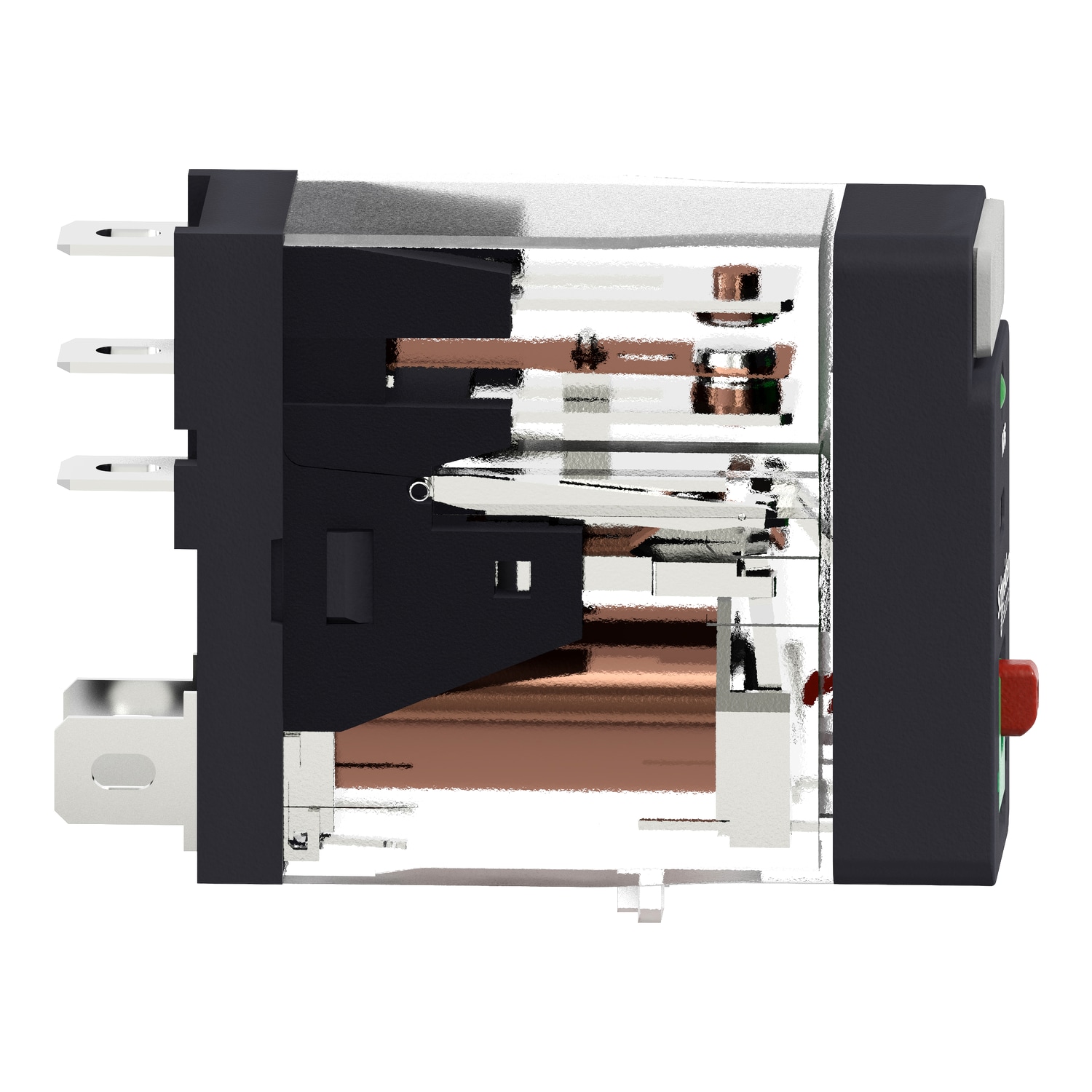

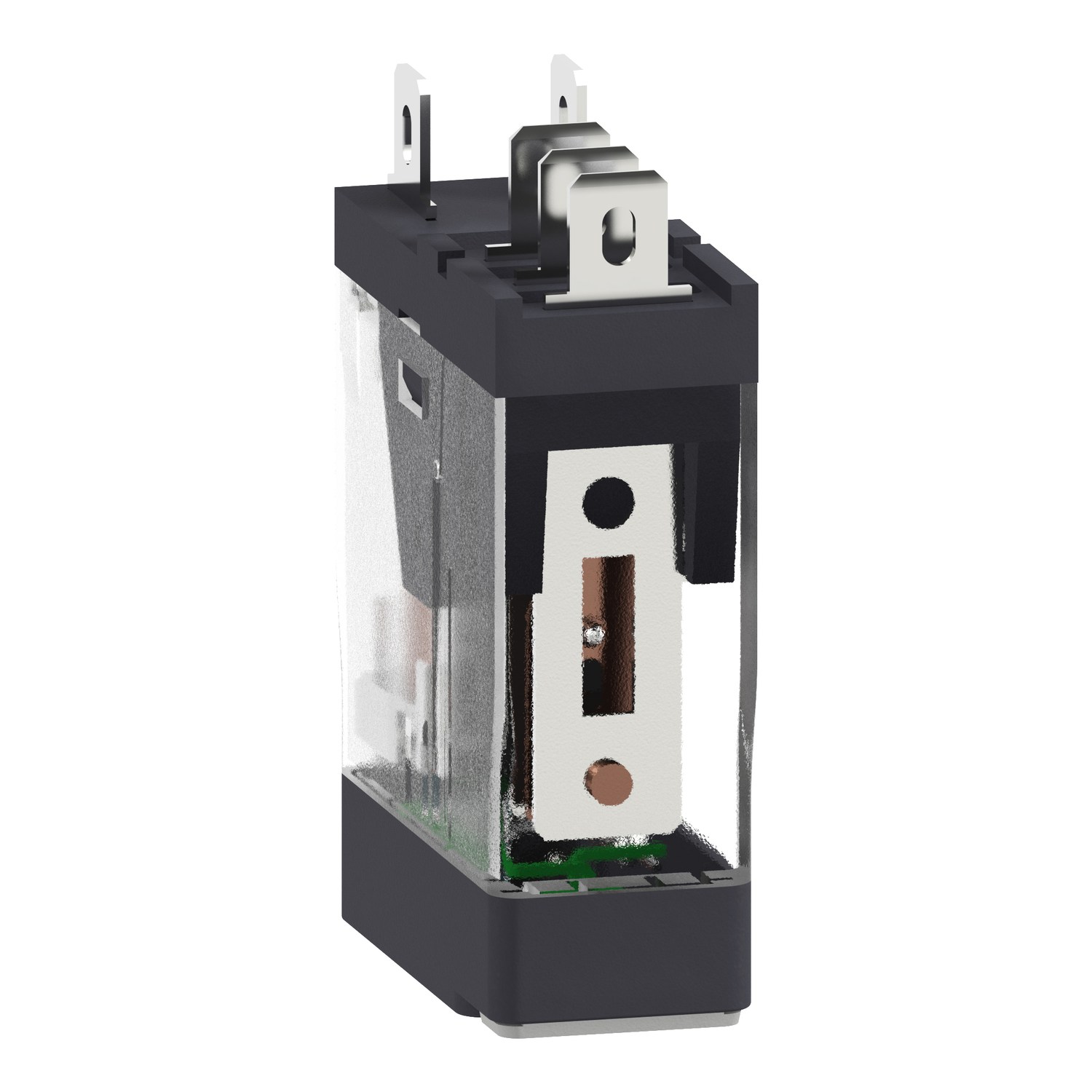

Schneider Electric Harmony RXG12BD stikbensrelæ, 24 VDC og 10 A, set fra stikbenene med det gennemsigtige hus synligt.Schneider Electric Harmony RXG12BD stikbensrelæ, set fra siden med de indvendige kontakter synlige gennem huset.Schneider Electric Harmony RXG12BD stikbensrelæ set fra den modsatte side, med kontaktmekanismen synlig i det klare hus.Schneider Electric Harmony RXG12BD stikbensrelæ set skråt fra enden, med stikbenene øverst og kontakterne synlige.Schneider Electric Harmony RXG12BD stikbensrelæ set forfra med grøn LED, testknap og mekanisk indikator.Schneider Electric Harmony RXG12BD stikbensrelæ i en mindre, skrå visning med frontens LED og testknap synlige.
PRISGARANTI
300+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 24 VDC-spole, 1 C/O AgSn-kontakt på 10 A, testknap, LED og mekanisk indikator. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522602688
  • EAN nr.:
    3606480688737
  • Typenr.:
    RXG12BD
pr. stk. inkl. moms
72,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Harmony RXG12BD er et stikbensrelæ med 1 C/O AgSn-kontakt på 10 A, 24 VDC-spole, testknap og indbygget LED. RXG-serien har en bredde på 16 mm og kraftige stikben, der er kompatible med øvrige mærker i branchen. Serien omfatter også relæer med 2 C/O-kontakter på 5 A og varianter med eller uden testknap og LED.

Testknappen kan aktiveres momentant ved at trykke på den blå knap eller kobles ved at vippe den grønne del op. En mekanisk indikator med orange markering viser, om relæet er trukket, og en grøn LED på fronten viser, at relæet får forsyning. Relæet har desuden en påbygget mærkeplade til opmærkning.

Funktioner og kompatibilitet

  • Mulighed for montering af beskyttelsesmodul med diode, varistor eller RC-led direkte i relæsoklen.
  • Kan anvendes med soklen RGZE1S35M med skrueklemmer eller RGZE05P med push-in-fjederklemmer. Relæet leveres uden sokkel.
  • Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er også angivet med separate terminaler.
  • Sokler kan forbindes med sløjfeskinne eller laske afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.
  • RSZL300-opmærkningsplader kan trykkes på soklen.
  • RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Tekniske data

  • Spolespænding: 24 VDC
  • Nominel strøm: 10 A
  • Kontaktkonfiguration: 1 C/O, monostabil og polariseret
  • Mindste indkoblingsstrøm for kontaktsættet: 100 mA
  • Egetforbrug: 0,53 W
  • Oplyst koblingslevetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • Kapslingsklasse: IP40
  • Relæteknologi: RT I i henhold til IEC 61810-7
  • Elektrisk tilslutning: fladstifttilslutning
  • Mål: 34,5 mm høj, 13,0 mm bred og 28,8 mm dyb
  • Ingen aftagelige klemmer eller tvangsførte kontakter
  • Varenummer: 7522602688
  • EAN: 3606480688737
  • Oprindelsesland: CN

Specifikationer

  • Varenummer:
    7522602688
  • EAN nummer:
    3606480688737
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    1 stk
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    10A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • Strømstyrke:
    10 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
