TA STAP differenstrykregulator, 3/4", DN 20, 10–60 kPa

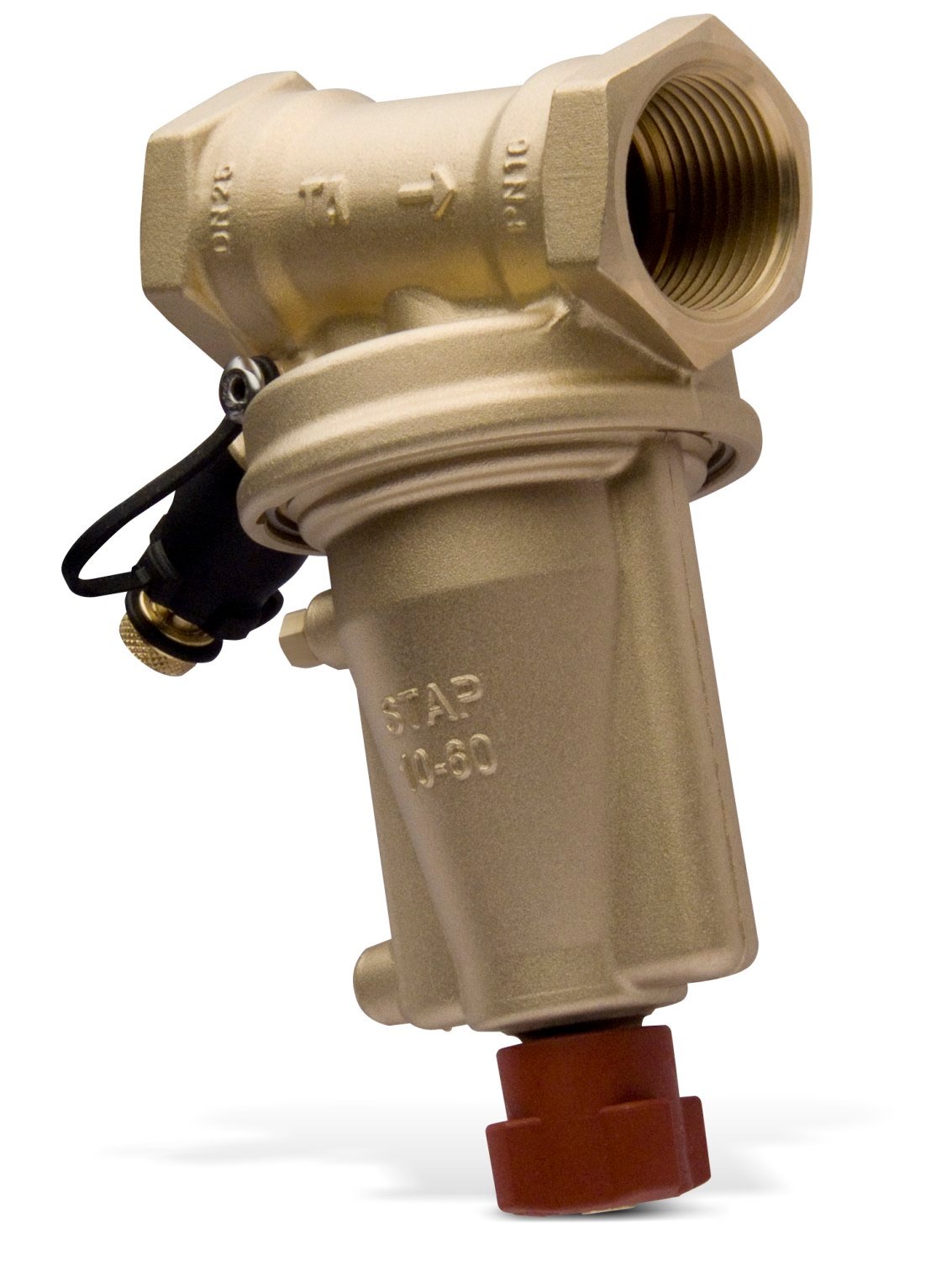

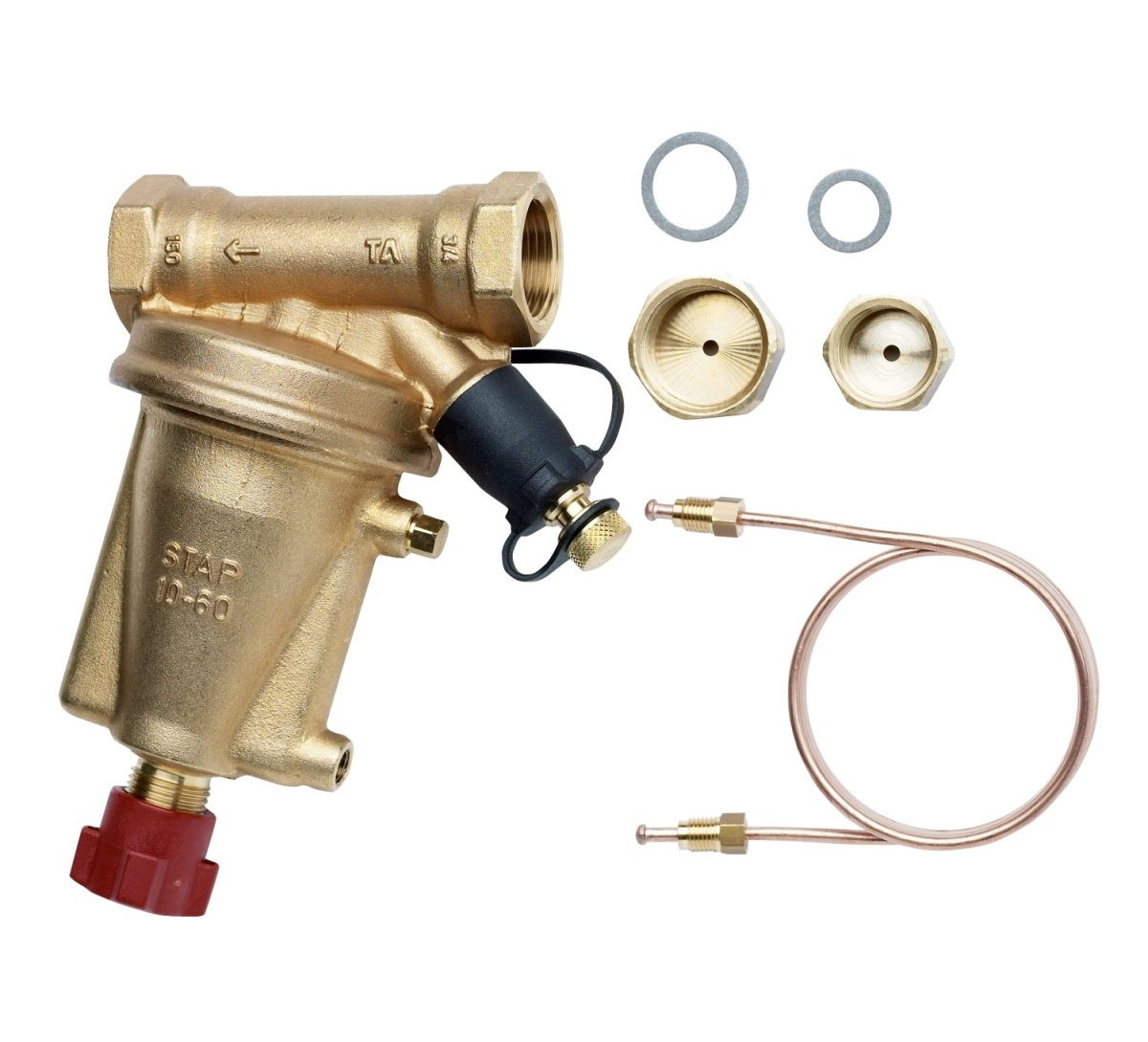

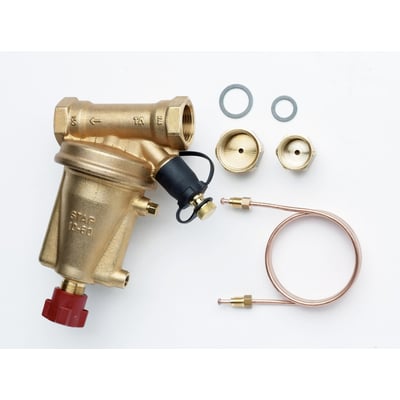

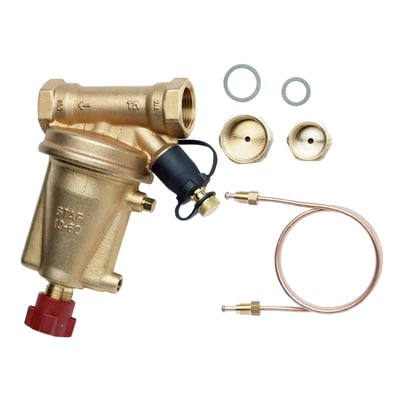

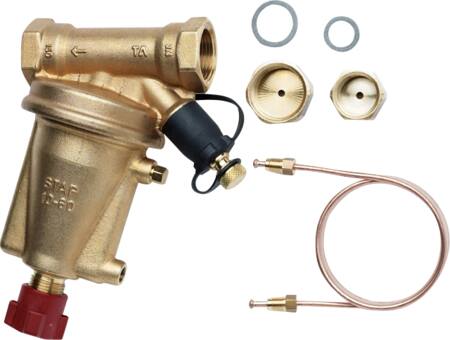

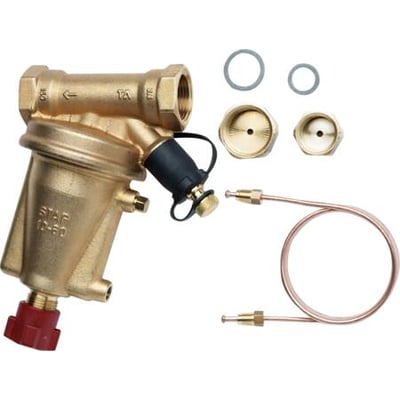

IMI TA STAP differenstrykregulator DN 20, 3/4", med kapillarrør og løse tilslutningsdele.IMI TA STAP differenstrykregulator DN 20, 3/4", set skråt med gevindåbningen vendt frem.IMI TA STAP differenstrykregulator DN 20, 3/4", tæt på gevind, husmærkning og impulsledning.IMI TA STAP differenstrykregulator DN 20, 3/4", vist samlet med kapillarrør og tilslutningsdele.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11
GLS Erhverv49,00 kr.Mandag d. 16/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket IMI
TA STAP differenstrykregulator til varme- og køleanlæg, DN 20 (3/4"), PN 16, indstillingsområde 10–60 kPa og maks. differenstryk 250 kPa. Læs mere…
  • Varenr.:
    406963006
  • EAN nr.:
    7318793623300
  • Typenr.:
    52265020
pr. stk. inkl. moms
2.149,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

TA STAP differenstrykregulator

STAP er en selvvirkende differenstrykregulator til cirkulationssystemer i vandbårne varme- og køleanlæg. Den regulerer et indstillet differenstryk og har afspærringsfunktion. Ventilen er membranstyret og leveres med kapillarrør.

Den trykaflastede kegle understøtter præcis differenstrykregulering. Måleudtaget kan anvendes til måling og fejlsøgning. STAP-seriebeskrivelsen angiver også aftapmulighed, mens produktattributterne for denne variant angiver, at den ikke har aftap.

  • Dimension: DN 20, 3/4"
  • Trykklasse: PN 16
  • Indstillingsområde: 10–60 kPa
  • Maks. differenstryk ved 20 °C: 250 kPa
  • KVS-værdi: 3,1 m³/h
  • Maks. kontinuerlig middeltemperatur: 120 °C
  • Min. kontinuerlig middeltemperatur: -20 °C ifølge produktattributterne
  • Medier: vand og glykolblandet vand med 0–57 % glykol
  • Højde: 139 mm
  • Udvendig rørdiameter ved tilslutningerne: 26,7 mm

Tilslutning og betjening

Ventilen har indvendigt konisk rørgevind (BSPT) på begge tilslutninger og betjenes med håndhjul. Den er aflåselig og har målenippel samt impulsledning. Spindlens vinkel er 45°. Produktattributterne angiver ingen positionsindikator, mængdebegrænser eller koblingstilslutning.

Leverandørens generelle STAP-beskrivelse angiver indvendigt gevind efter ISO 228 og gevindlængde efter ISO 7-1. Flangetilslutning på serievarianter er angivet efter ISO 7005-2.

Materialer og mærkning

  • Ventilhus, overdel, kegle og spindler: AMETAL®
  • O-ringe: EPDM-gummi
  • Membran: HNBR-gummi
  • Fjeder: rustfrit stål
  • Fjederholder: AMETAL® og forstærket PPS
  • Håndhjul: polyamid

Produktattributterne angiver ventilhuset som bronze med materialekvaliteten Ametal-C og materialekapslinger af Ametal. AMETAL® beskrives som IMI's afzinkningsbestandige legering. Husets mærkning er angivet som IMI eller TA samt PN 16/150, DN, tommeangivelse og pil for strømningsretning. Overdelen mærkes STAP og et indstillingsområde.

Oplysninger om STAP-serien

De generelle serieoplysninger omfatter differenstrykregulatorer i flere dimensioner og indstillingsområder. De angiver maks. differenstryk på 250 kPa for DN 15–50 og 350 kPa for DN 65–100. Andre angivne indstillingsområder er 20–80 kPa og 40–160 kPa samt følgende varianter:

  • DN 15–20: 5–25 kPa
  • DN 15–25: 10–60 kPa
  • DN 15 LF: 5–25 kPa og 10–60 kPa
  • DN 32–40: 10–40 kPa
  • DN 32–50: 20–80 kPa

LF betyder små flow. Asterisker i serieoplysningerne angiver fabriksindstilling. Den generelle STAP-beskrivelse angiver en minimumsarbejdstemperatur på -10 °C, mens produktattributterne for denne variant angiver -20 °C. Overfladebehandlingen er angivet som ubehandlet i produktattributterne; leverandørbeskrivelsen omtaler samtidig ventilhuset som epoxylakeret.

Specifikationer

  • Varenummer:
    406963006
  • EAN nummer:
    7318793623300
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    52265020
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Aflåselig:
    Ja
  • betjening:
    Håndhjul
  • Dimension [dn]:
    20
  • Højde:
    139.0 mm
  • Indstillingsområde:
    10 - 60 kPa
  • Justerbar trykfoskel:
    Ja
  • KVS værdi:
    3.1 m³/h
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Maksimal trykforskel ved 20 °C:
    250.0 kPa
  • Måletilslutning:
    Nippel
  • Materiale til hus:
    Bronze
  • Materialekapslinger:
    Ametal
  • Materialekvalitet:
    Ametal-C
  • Med aftap:
    Nej
  • Med impulsledning:
    Ja
  • Med koblingstilslutning 1:
    Nej
  • Med koblingstilslutning 2:
    Nej
  • Med mængdebegrænser:
    Nej
  • Membranstyret:
    Ja
  • Minimal mellemtemperatur (kontinuerlig):
    -20.0 °C
  • Nominel diameter:
    3/4"
  • Overfladebehandling:
    Ubehandlet
  • Positionsindikator:
    Nej
  • Tilslutning (1):
    Indvendigt rørgevind konisk (BSPT)
  • Tilslutning 2:
    Indvendigt rørgevind konisk (BSPT)
  • Trykklasse:
    PN 16
  • Tryktrinsflange:
    Andet
  • Udvendig rørdiameter alle tilslutninger:
    26.7 mm
  • Vinkel spindel:
    45.0 °
  • Producent/forhandler:
    IMI
