Harmony RXG23B7 stikbensrelæ, 2 C/O, 5 A, 24 VAC, LED

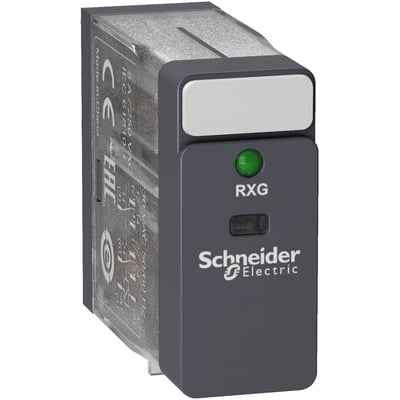

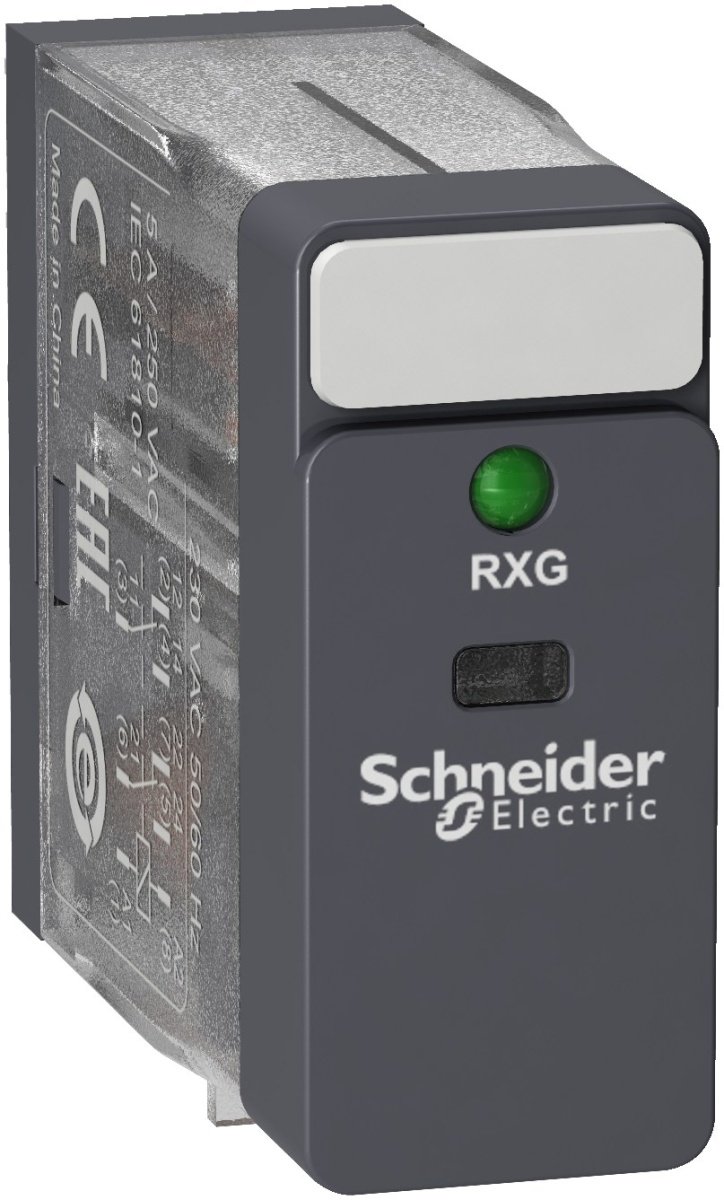

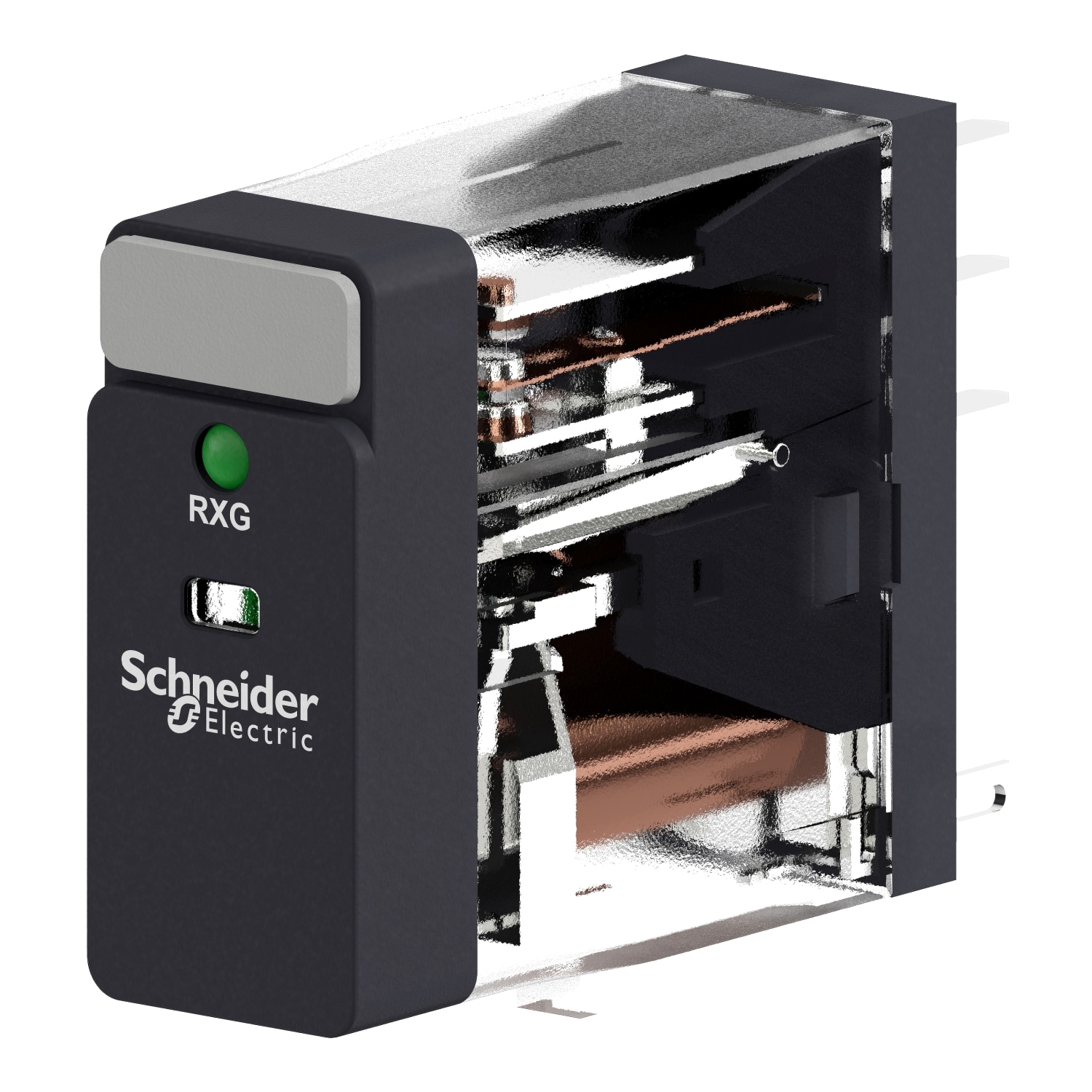

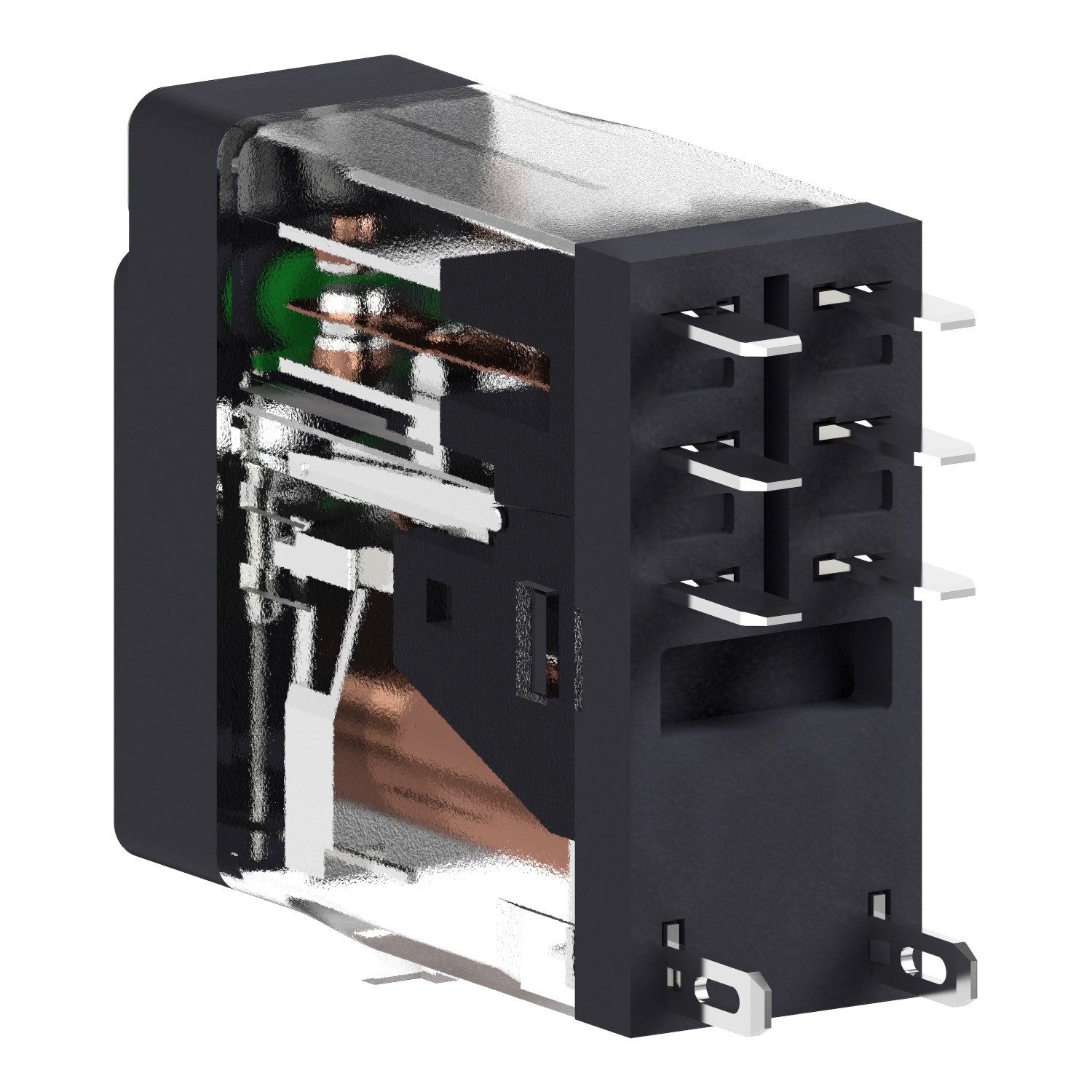

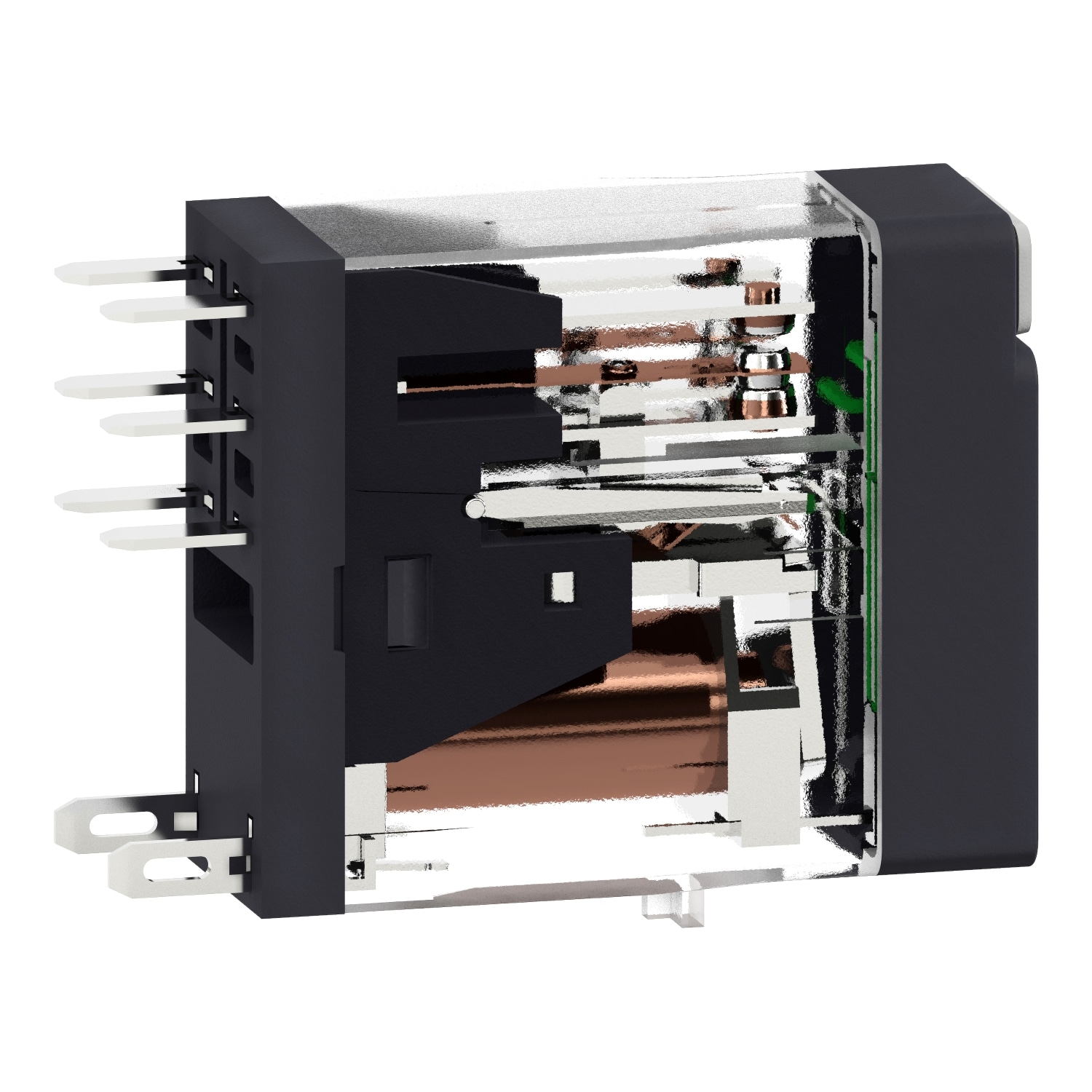

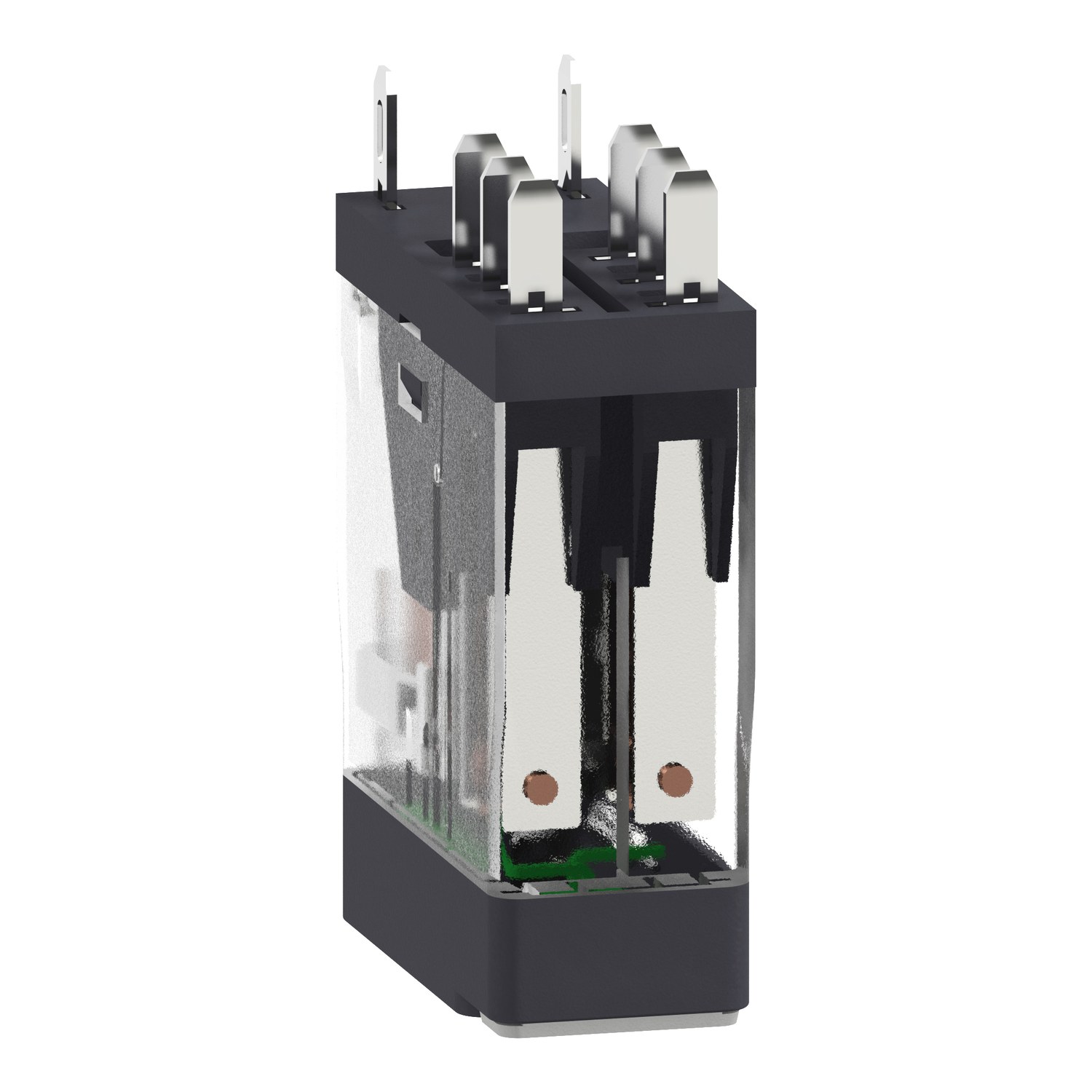

Schneider Electric Harmony RXG23B7 stikbensrelæ med grøn LED, mærkeplade og synlige kontakter i transparent hus.Schneider Electric Harmony RXG23B7 relæ set bagfra med flade stikben og synlige kontaktdele gennem huset.Schneider Electric Harmony RXG23B7 stikbensrelæ set fra bagsiden, hvor de indvendige kontakter ses gennem huset.Schneider Electric Harmony RXG23B7 relæ set skråt forfra med grøn LED, mekanisk indikator og synlige kontakter.Schneider Electric Harmony RXG23B7 stikbensrelæ set fra enden med flade stikben og kontaktdele synlige i huset.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 2 C/O AgSn-kontakter, 5 A, 24 VAC og LED-visning. Leveres uden sokkel og passer til RGZ-relæsokler. Læs mere…
  • Varenr.:
    7522603221
  • EAN nr.:
    3606480689215
  • Typenr.:
    RXG23B7
pr. stk. inkl. moms
106,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Harmony RXG23B7 er et monostabilt stikbensrelæ med to skiftekontakter (2 C/O) og indbygget LED. Relæet har en mærkestrøm på 5 A og forsynes med 24 VAC.

Funktioner og egenskaber

  • To AgSn-kontakter med 5 A mærkestrøm.
  • Grøn LED på fronten viser, at relæet får forsyning.
  • En mekanisk indikator under LED'en viser med et orange mærke, om relæet er trukket.
  • Påbygget mærkeplade til opmærkning af relæet.
  • Egetforbrug: 0,82 VA. Mindste indkoblingsstrøm på kontaktsættet: 10 mA.
  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.
  • IP40, upolariseret drev og fladstifttilslutning.
  • Produktmål: 13,0 mm bred, 34,5 mm høj og 28,8 mm dyb. RXG-serien er beskrevet med en bredde på 16 mm.
  • SVHC-stoffer over 0,1 %: Ingen.

Kompatibilitet og tilbehør

Relæet anvendes med RGZ-relæsokler og leveres uden sokkel. Det kan anvendes med RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Soklerne RGZE1S35M og RGZE1S48M har separate terminaler til forsyning og kontaktsæt. Afhængigt af sokkeltypen kan sokler forbindes med en sløjfeskinne eller en laske. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.

  • RSZL300-opmærkningsplader kan bruges til opmærkning af soklen.
  • Et beskyttelsesmodul med diode, varistor eller RC-led kan sættes direkte i relæsoklen.

RXG-serien og godkendelser

RXG-serien omfatter stikbensrelæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A. Serien fås med eller uden testknap og indbygget lysdiode. Relæerne har en bredde på 16 mm og kraftige stikben og er beskrevet som kompatible med øvrige mærker i branchen. Serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Identifikation

  • Type: RXG23B7
  • Produktnummer: 7522603221
  • EAN: 3606480689215
  • Oprindelsesland: CN

Specifikationer

  • Varenummer:
    7522603221
  • EAN nummer:
    3606480689215
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG23B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
