Harmony RXG stikbensrelæ, 5 A, 230 VAC, 2 C/O, RXG21P7

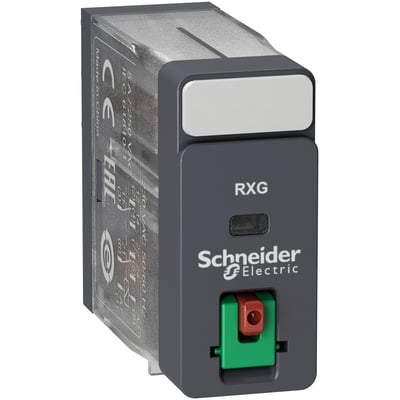

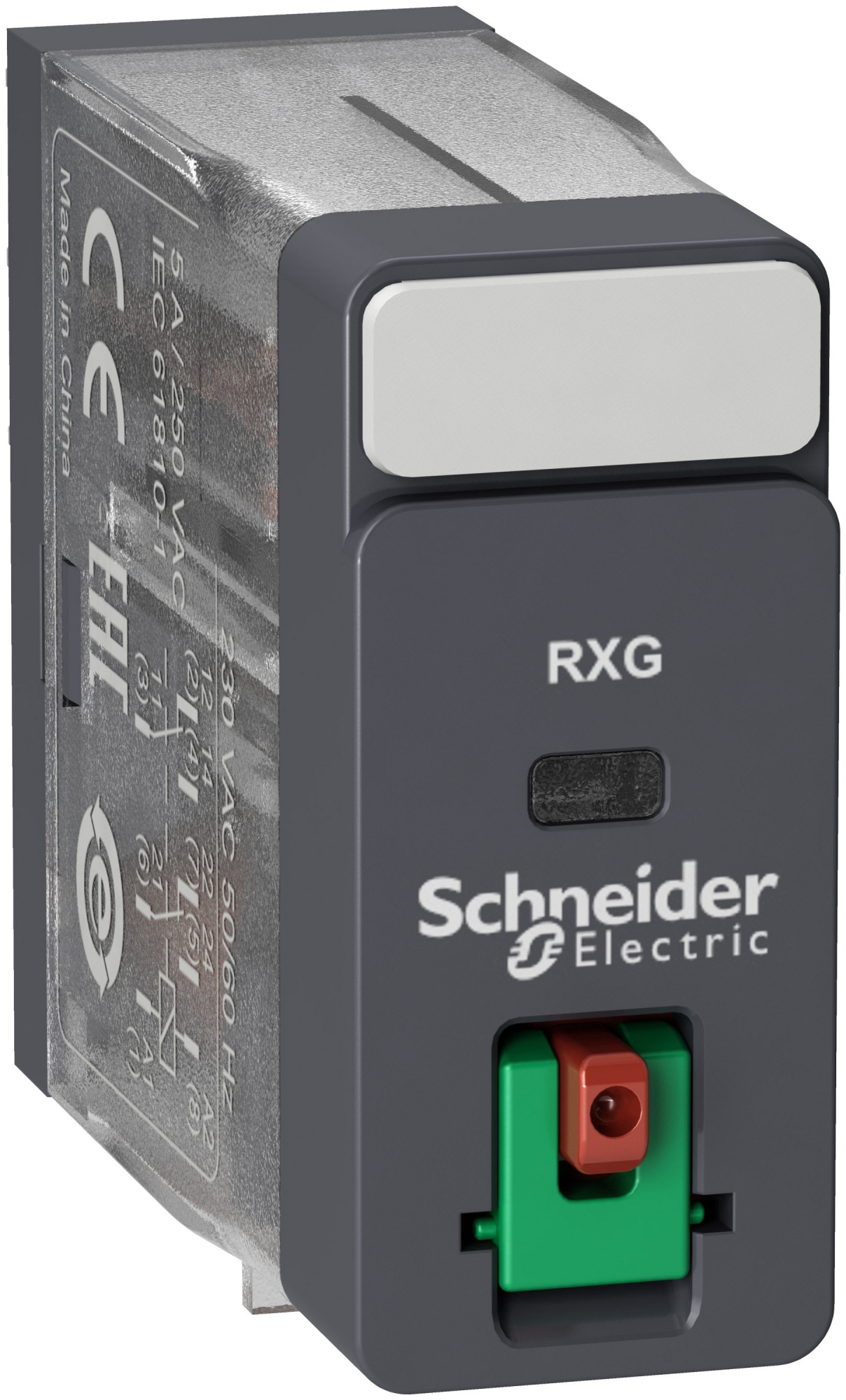

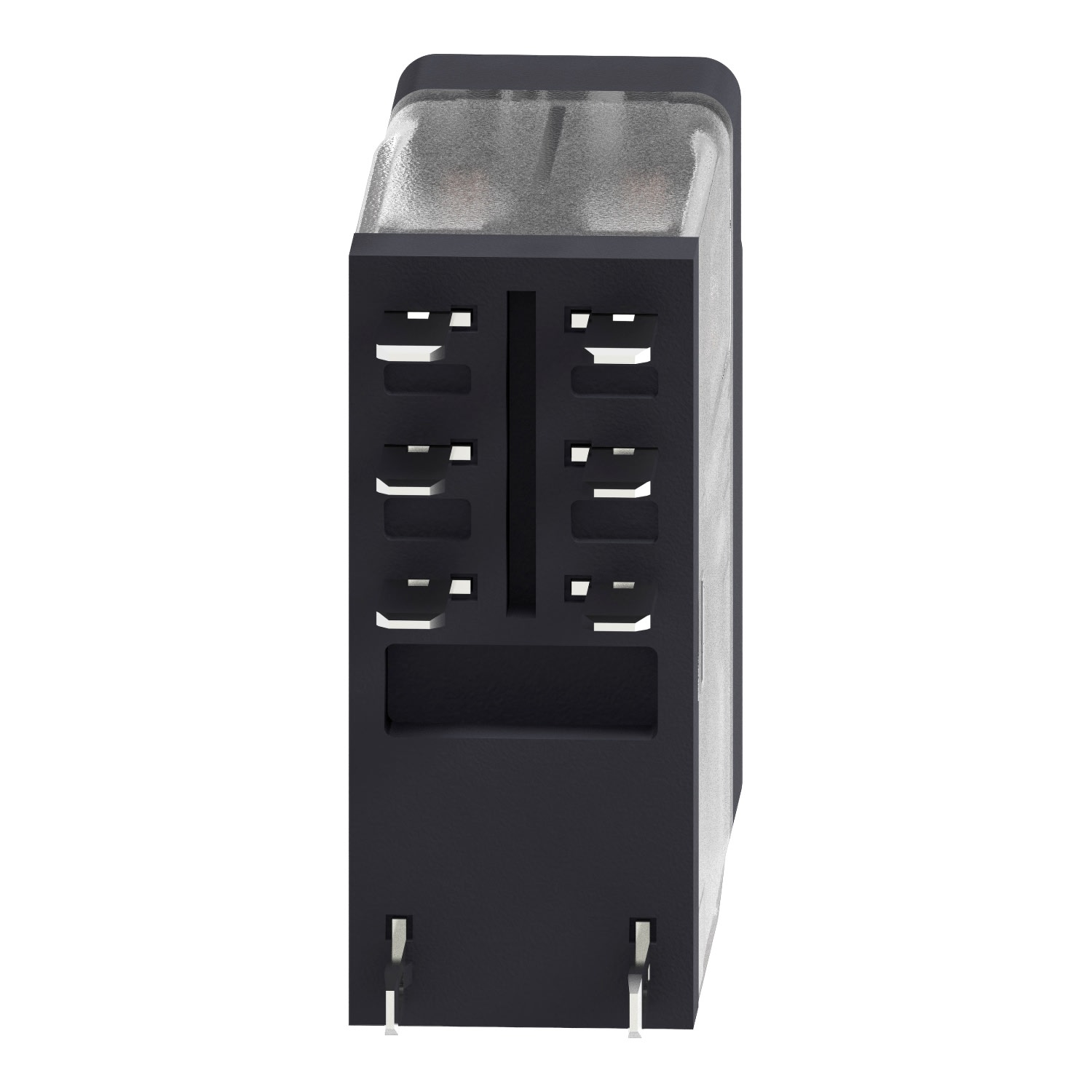

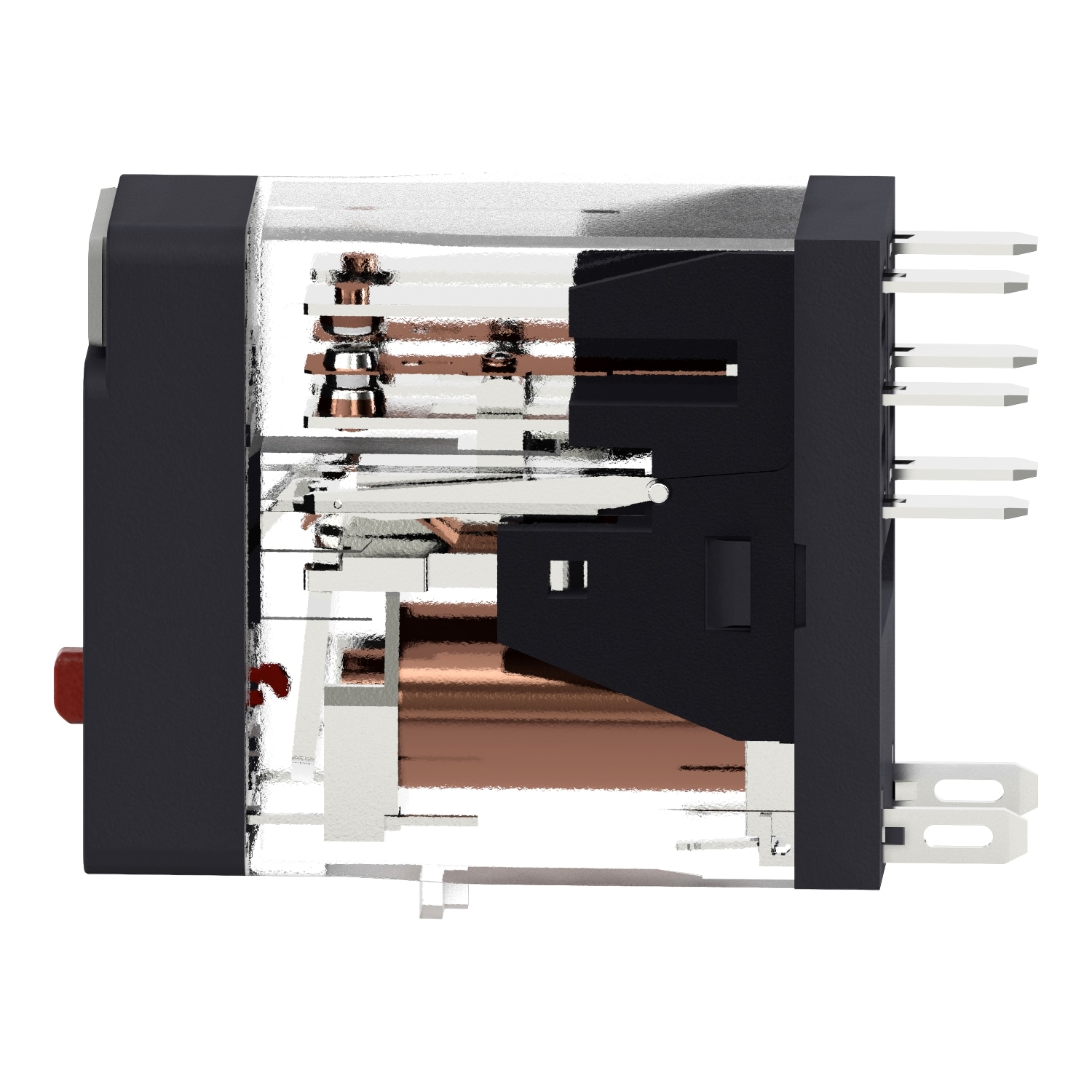

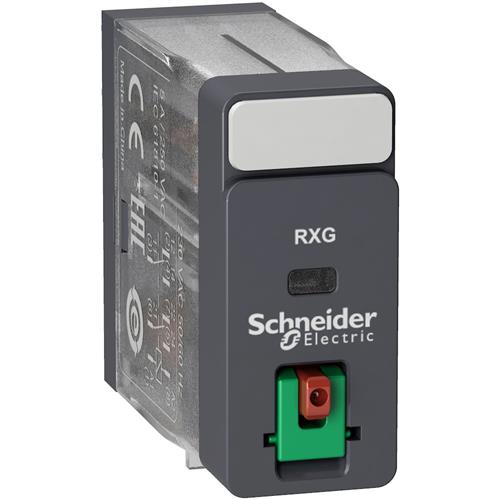

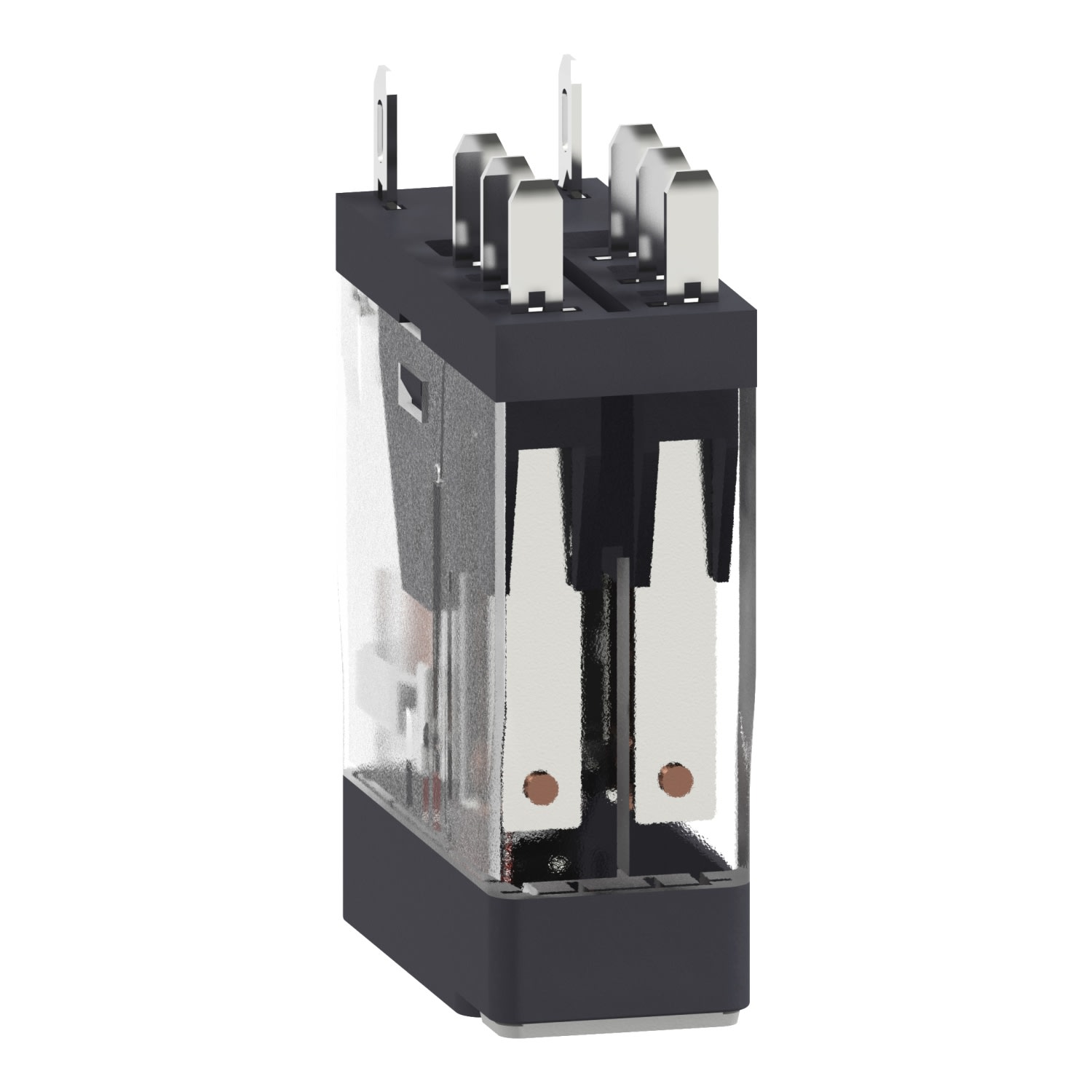

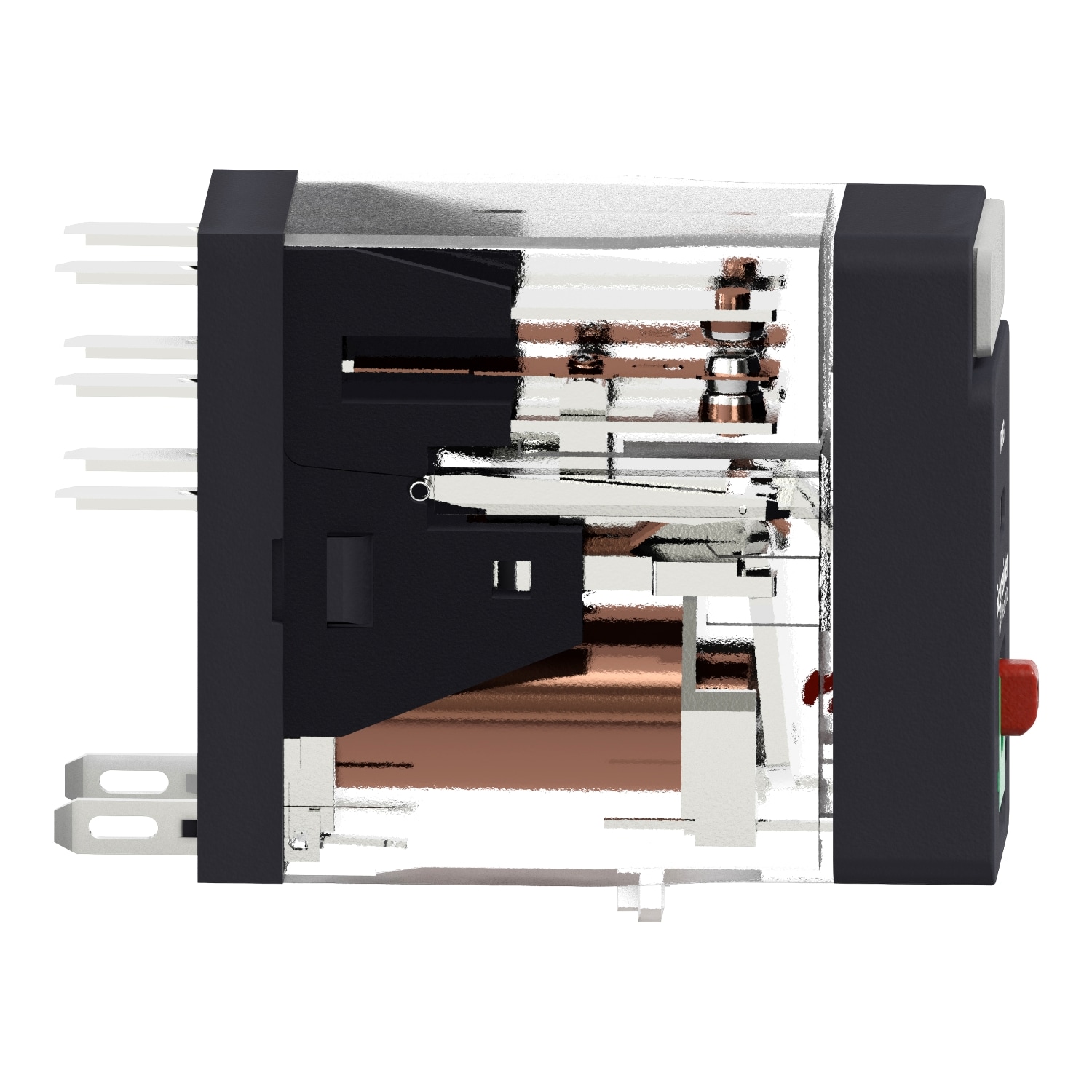

Schneider Electric Harmony RXG21P7 stikbensrelæ med 5 A og 230 VAC, set fra bagsiden med tilslutningsben synlige.Schneider Electric Harmony RXG21P7 stikbensrelæ set forfra med RXG-mærkning og grøn testknap med rød trykknap.Schneider Electric Harmony RXG21P7 stikbensrelæ set fra siden, hvor kontakterne ses gennem det transparente hus.Schneider Electric Harmony RXG21P7 stikbensrelæ fra den modsatte side med gennemsigtigt hus og synlige kontaktdele.Schneider Electric Harmony RXG21P7 stikbensrelæ set skråt fra stikbenenes ende med de flade tilslutningsben synlige.Schneider Electric Harmony RXG21P7 stikbensrelæ set skråt forfra med modelmærkning, indikatorfelt og grøn-rød testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - fredag d. 27/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Harmony RXG stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, 230 VAC-forsyning, indbygget testknap og kapslingsklasse IP40. Læs mere…
  • Varenr.:
    7522603098
  • EAN nr.:
    3606480689031
  • Typenr.:
    RXG21P7
pr. stk. inkl. moms
89,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Harmony RXG21P7 er et stikbensrelæ med to C/O AgSn-kontakter på 5 A og en indbygget testknap. RXG-serien har kraftige stikben og beskrives som kompatibel med andre mærker i branchen. Serien omfatter varianter med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget lysdiode.

Funktioner

  • Testknappen kan påvirkes momentant ved tryk på den røde knap. Relæet kan tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Et beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen.

Tekniske oplysninger

  • Forsyning: 230 VAC
  • Mærkstrøm: 5 A
  • Kontakter: 2 C/O, AgSn
  • Mindste indkoblingsstrøm på kontaktsættet: 10 mA
  • Egetforbrug: 0,82 VA
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • Kapslingsklasse: IP40
  • Betjening: AC, monostabil og upolariseret
  • Elektrisk tilslutning: fladstifttilslutning
  • Mål: 34,5 mm høj, 13,0 mm bred og 28,8 mm dyb
  • RXG-serien beskrives med en bredde på 16 mm.

Sokler og tilbehør

Relæet leveres uden sokkel og anvendes med RGZ-relæsokler. Det kan bruges med RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er også nævnt med denne terminalopdeling.

Sokler kan forbindes med en sløjfeskinne eller en laske, afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer. Soklen kan opmærkes med RSZL300-opmærkningsplader, der trykkes ned på soklen.

Godkendelser

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522603098
  • EAN nummer:
    3606480689031
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG21P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    230 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
