Harmony RXG stikbensrelæ, 5 A, 24 VAC, 2 C/O-kontakter, testknap, RXG21B7

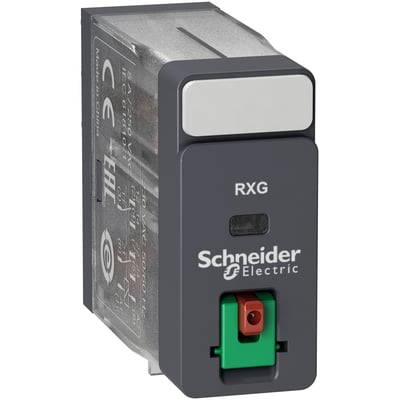

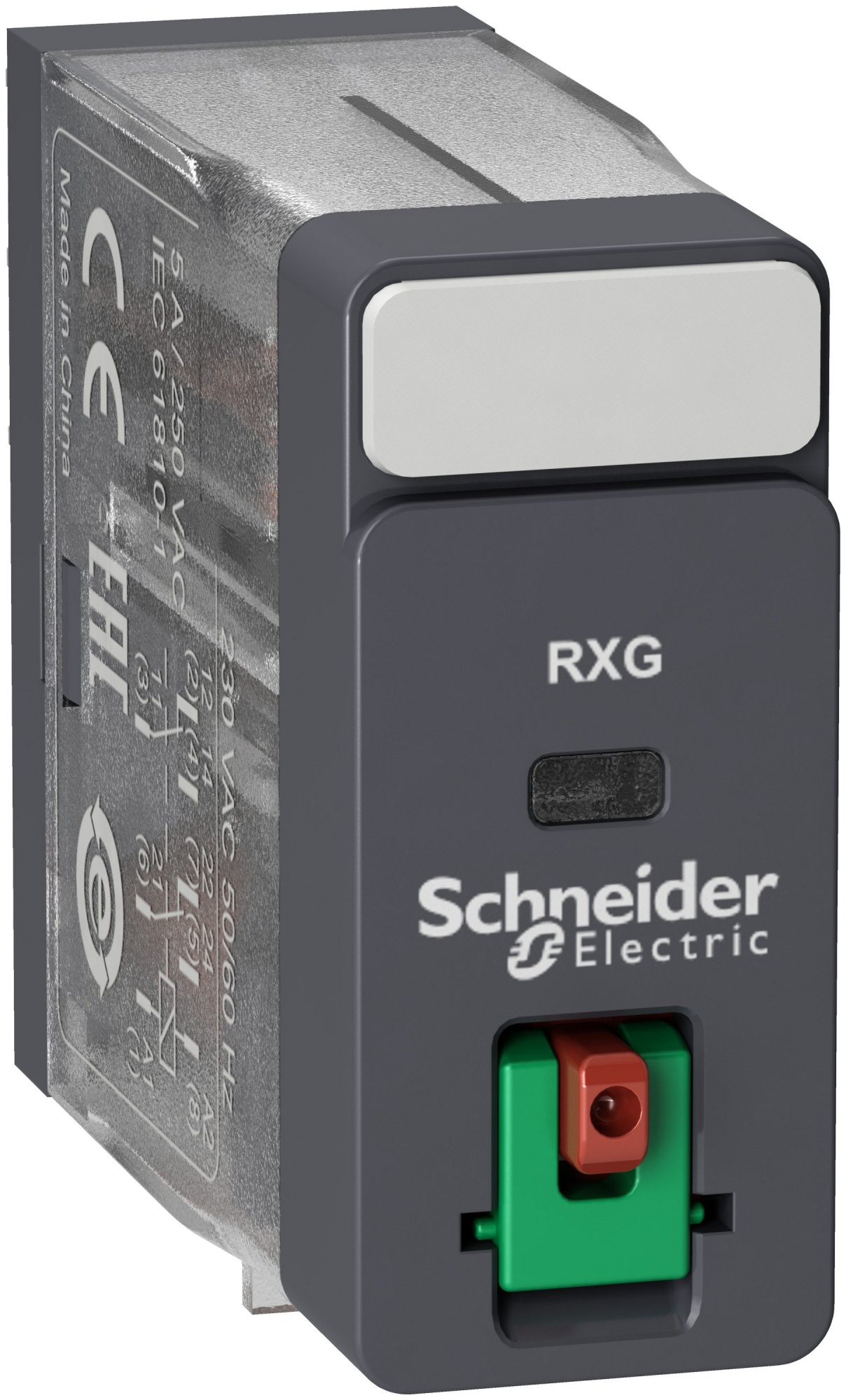

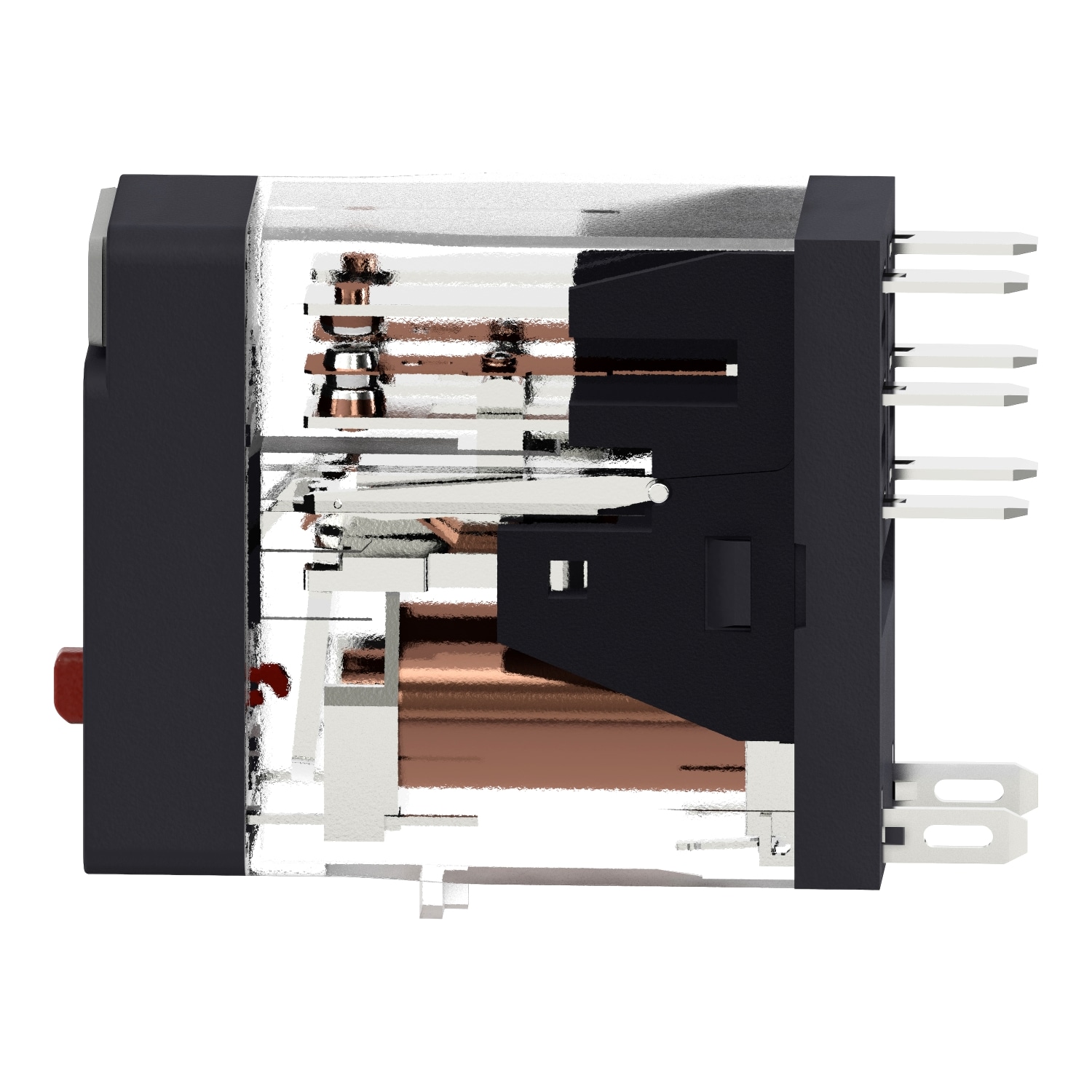

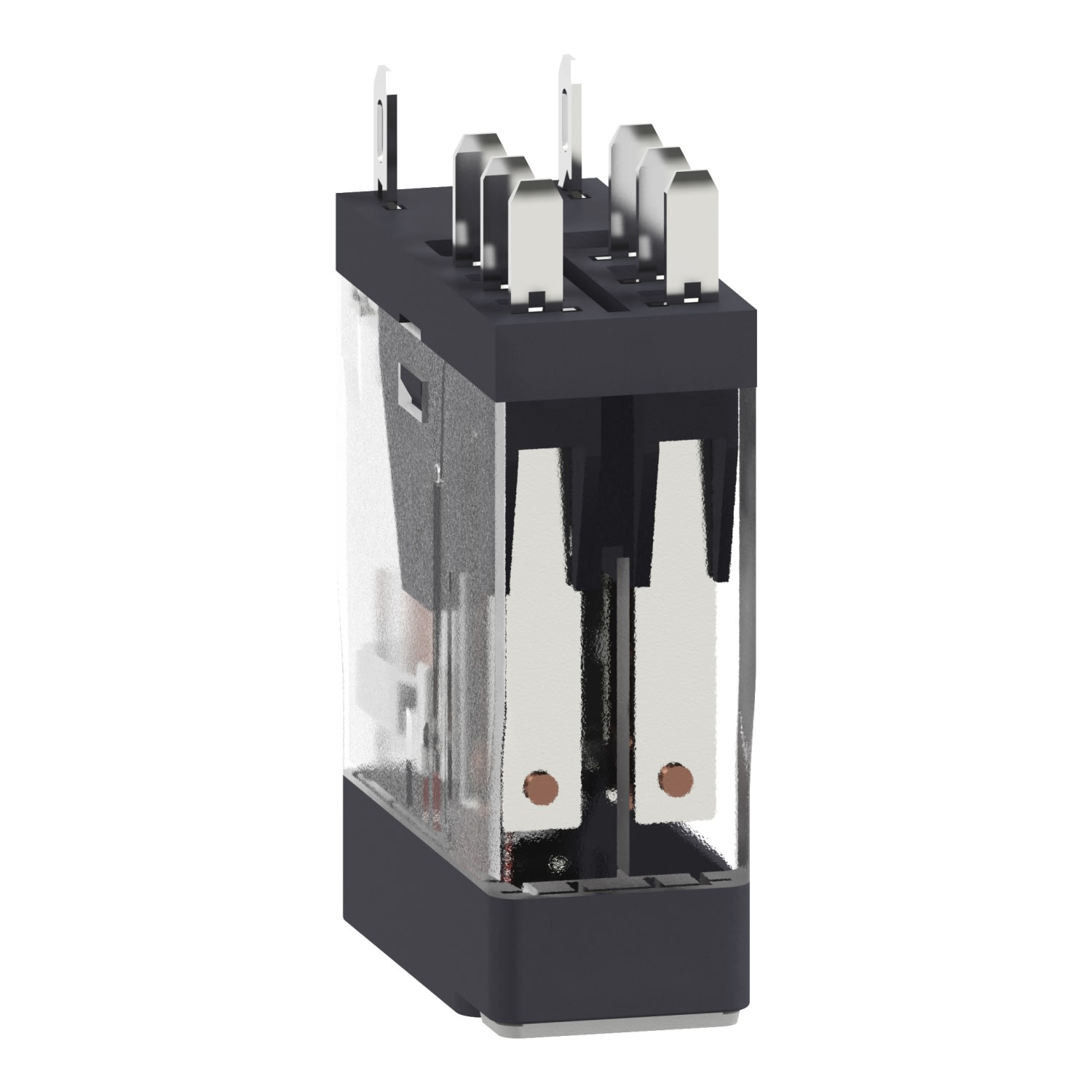

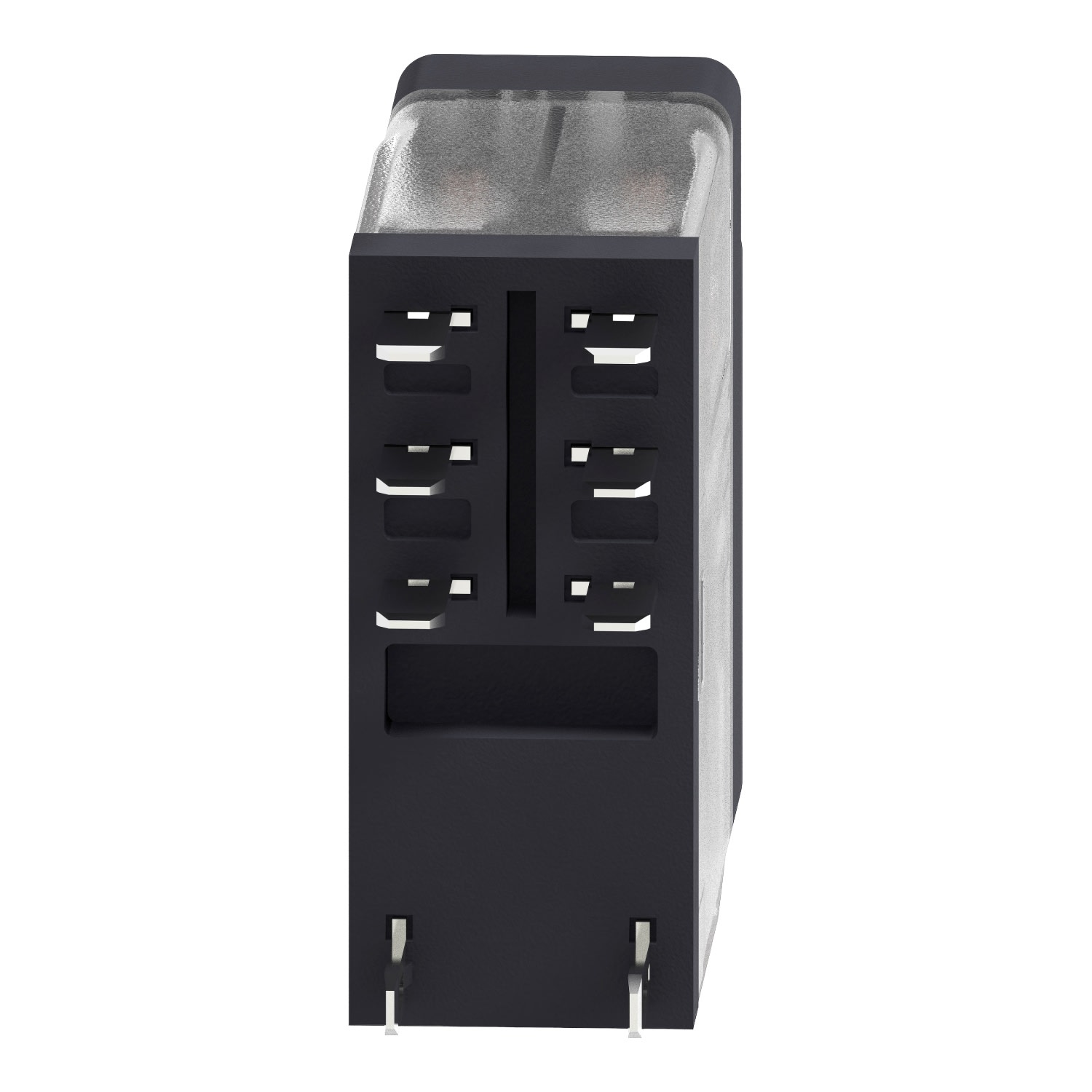

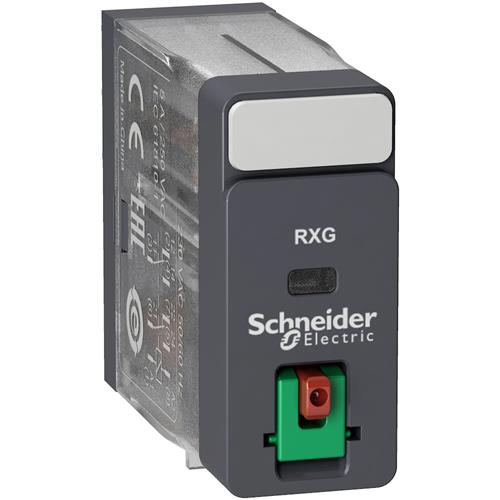

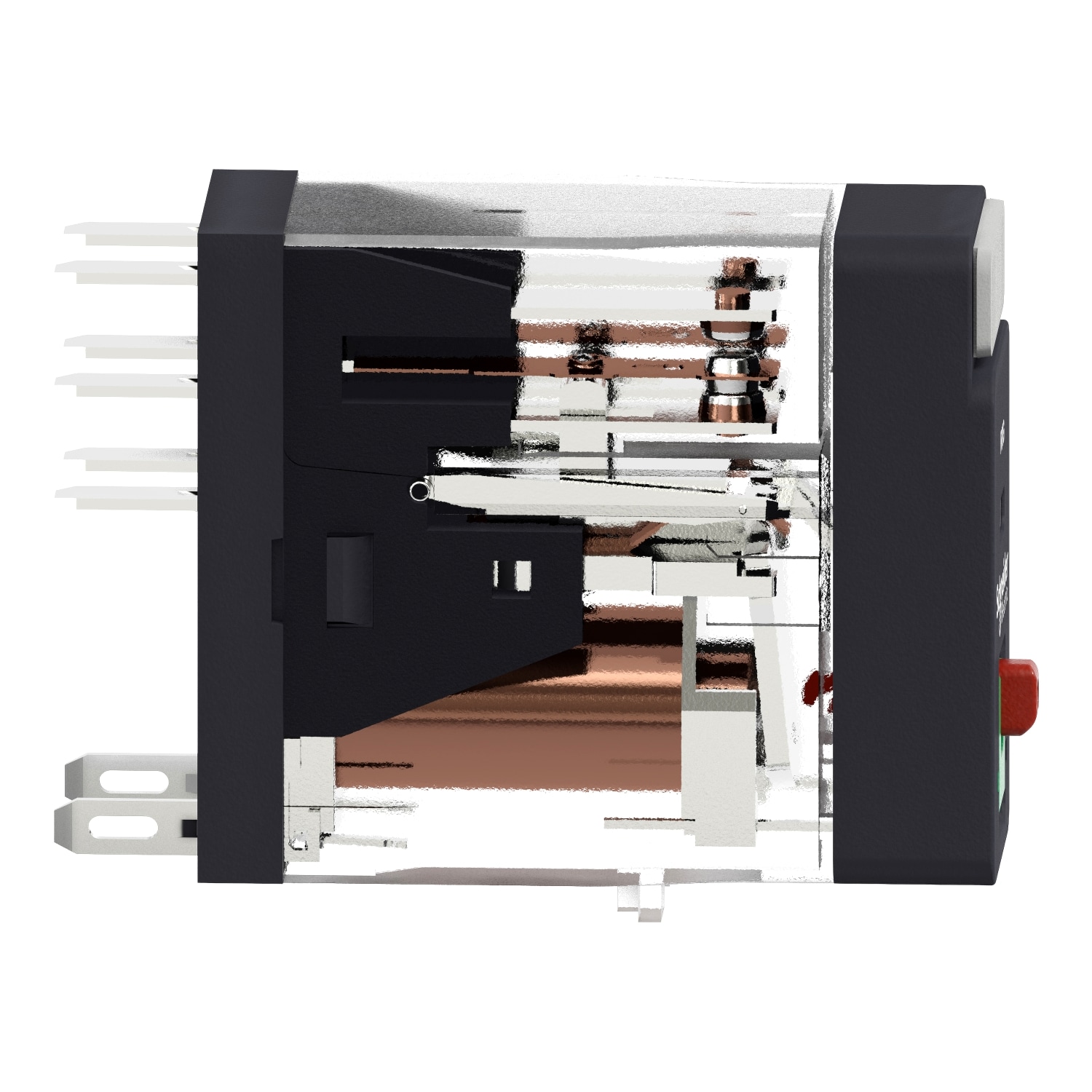

Schneider Electric Harmony RXG21B7 stikbensrelæ, 5 A og 24 VAC, set fra tilslutningssiden med stikben.Schneider Electric Harmony RXG21B7 stikbensrelæ set skråt forfra med grøn testknap og rød betjeningsdel.Schneider Electric Harmony RXG21B7 stikbensrelæ set fra siden, hvor de indvendige kontaktdele ses gennem huset.Schneider Electric Harmony RXG21B7 stikbensrelæ fra den modsatte side med synlige indvendige dele og stikben.Schneider Electric Harmony RXG21B7 stikbensrelæ set fra enden med stikbenene og de indvendige kontaktdele synlige.Schneider Electric Harmony RXG21B7 stikbensrelæ set tæt på forfra med RXG-mærkning og grøn testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - fredag d. 27/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, 24 VAC-forsyning, testknap og IP40. Leveres uden sokkel og passer til RGZ-relæsokler. Læs mere…
  • Varenr.:
    7522603001
  • EAN nr.:
    3606480688997
  • Typenr.:
    RXG21B7
pr. stk. inkl. moms
89,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Stikbensrelæ i Harmony RXG-serien

Harmony RXG-serien omfatter stikbensrelæer med kraftige stikben, der er kompatible med relæer fra øvrige mærker i branchen. Serien beskrives med en bredde på 16 mm, mens RXG21B7 ifølge produktdata måler 13,0 mm i bredden.

Serien fås med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A samt med eller uden testknap og indbygget lysdiode. RXG21B7 har 2 C/O AgSn-kontakter på 5 A og indbygget testknap.

Funktioner

Testknappen kan påvirkes momentant med den røde knap eller tvangskobles ved at vippe den grønne del op. En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket. Relæet har desuden en påbygget mærkeplade til opmærkning.

Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen. Soklerne RGZE1S35M og RGZE1S48M har separate terminaler til forsyning og kontaktsæt.

Tekniske oplysninger

  • Type: RXG21B7
  • Forsyning: 24 VAC
  • Nominel strøm: 5 A
  • Kontakter: 2 C/O-skiftekontakter, AgSn
  • Mindste indkoblingsstrøm: 10 mA
  • Egetforbrug: 0,82 VA
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • Kapslingsklasse: IP40
  • Spændingstype: AC
  • Omskiftningskarakteristik: monostabil
  • Drevpolarisering: upolariseret
  • Elektrisk forbindelse: fladstifttilslutning
  • Mål: 13,0 mm bredt, 34,5 mm højt og 28,8 mm dybt
  • Oprindelsesland: CN
  • Produktnummer: 7522603001
  • EAN: 3606480688997
  • Produktdata angiver ingen SVHC-stoffer over 0,1 %

Sokler og tilbehør

Relæet leveres uden sokkel og anvendes med RGZ-relæsokler. Det kan anvendes med RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Flere sokler kan forbindes med en sløjfeskinne eller en laske, afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer og fås som tilbehør til soklerne.

Soklen kan mærkes med RSZL300-opmærkningsplader, der trykkes ned på soklen.

Godkendelser og certifikat

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522603001
  • EAN nummer:
    3606480688997
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG21B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
