Harmony RXG stikbensrelæ RXG22B7, 2 C/O, 5 A, 24 VAC, testknap og LED

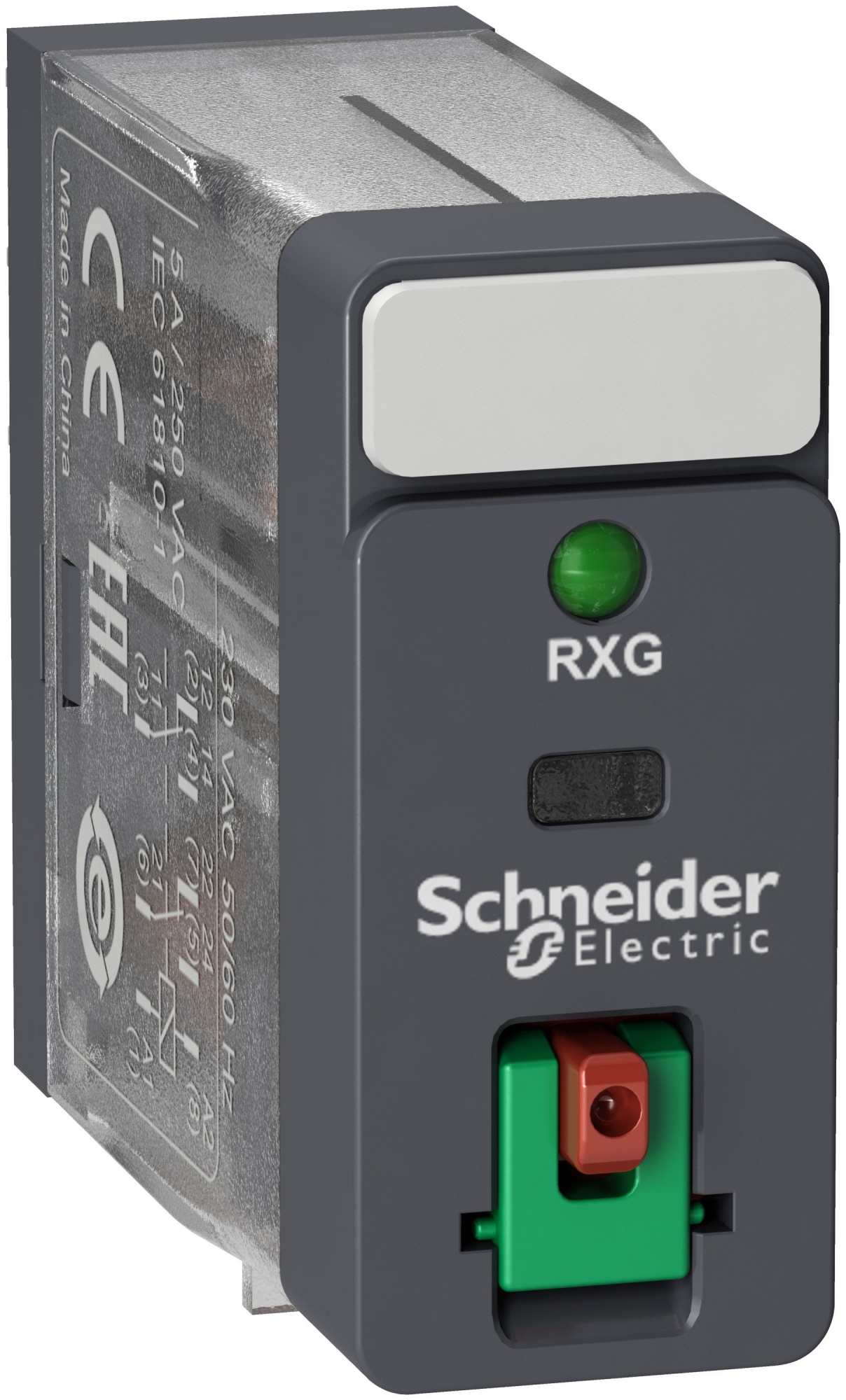

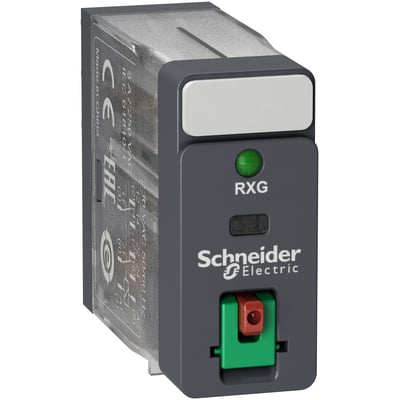

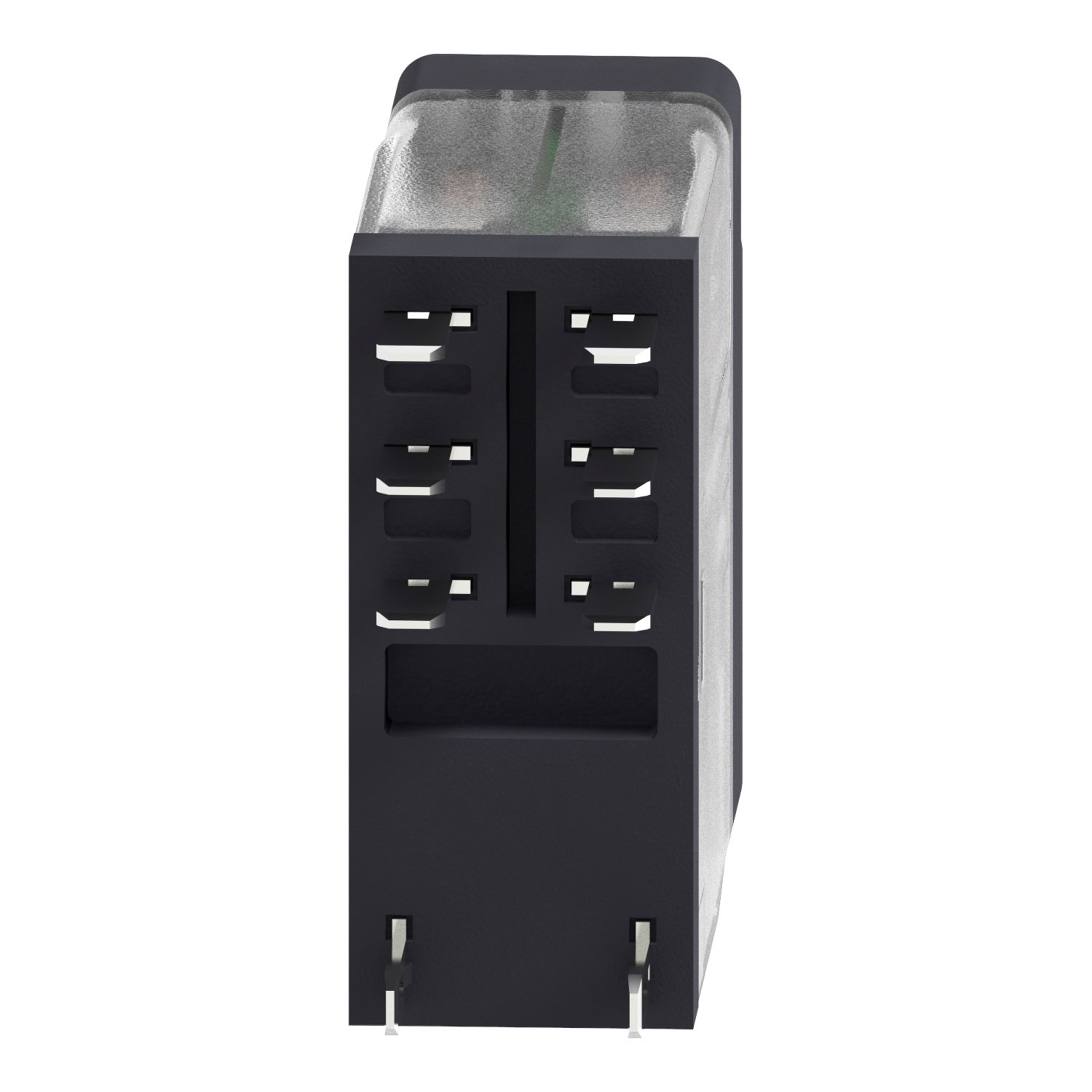

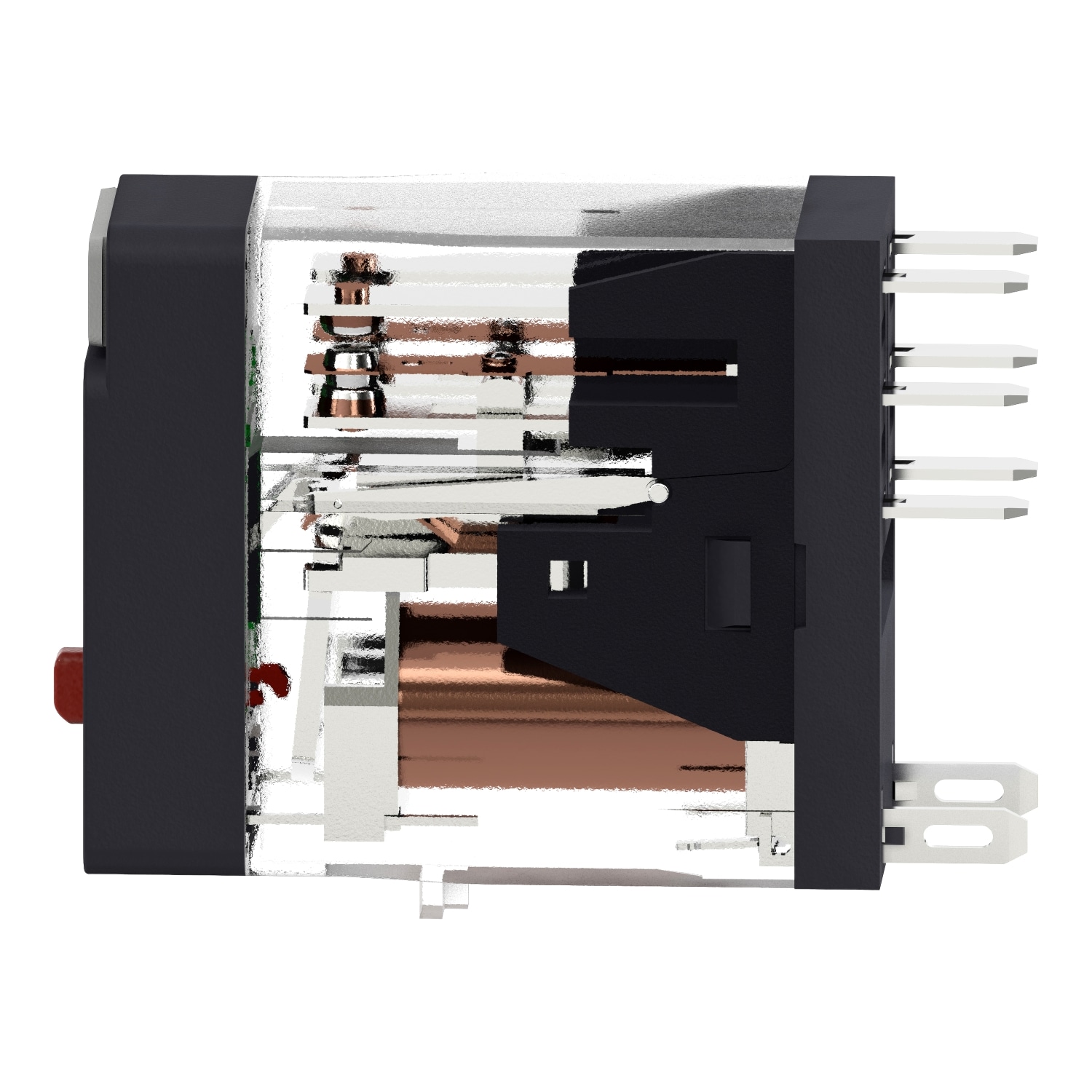

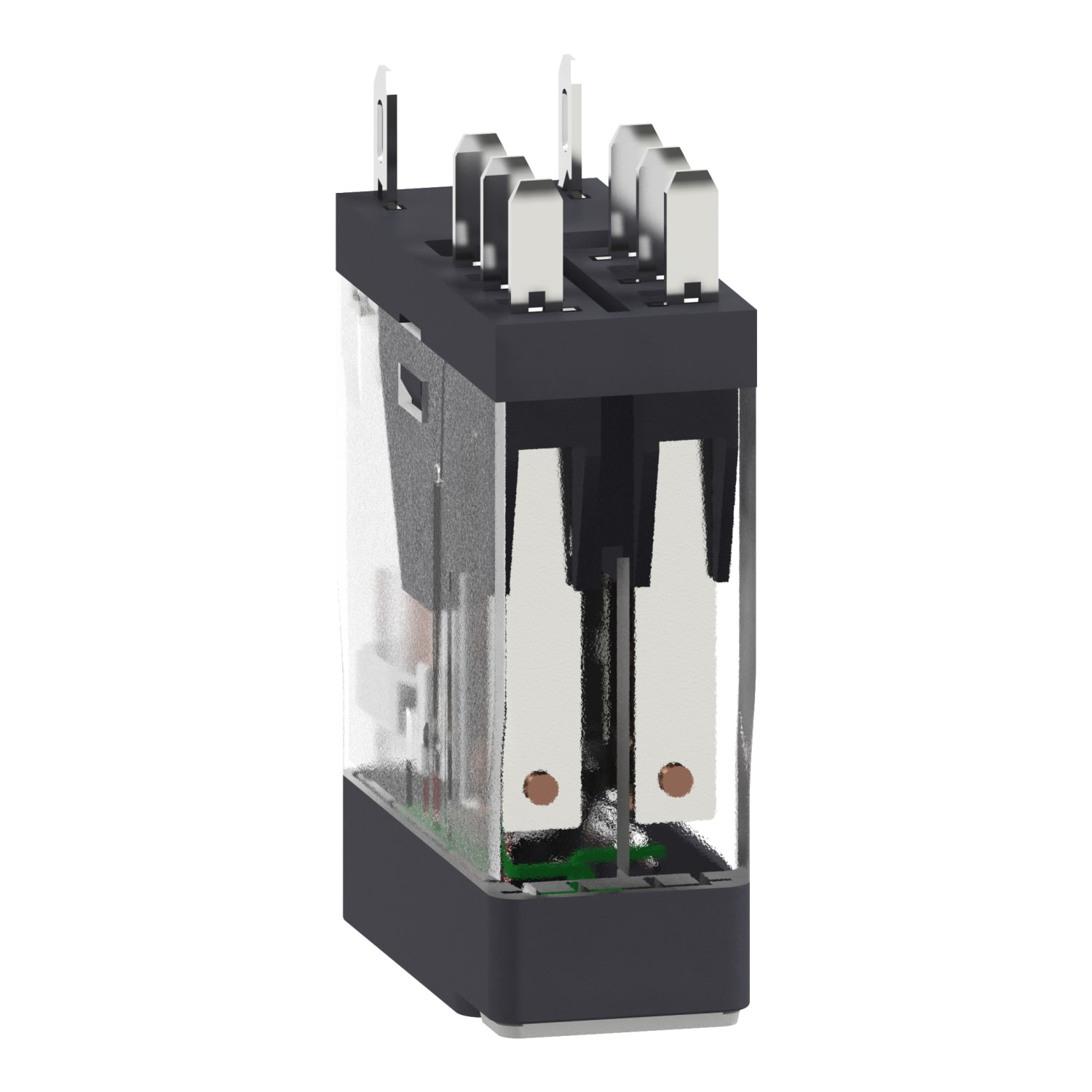

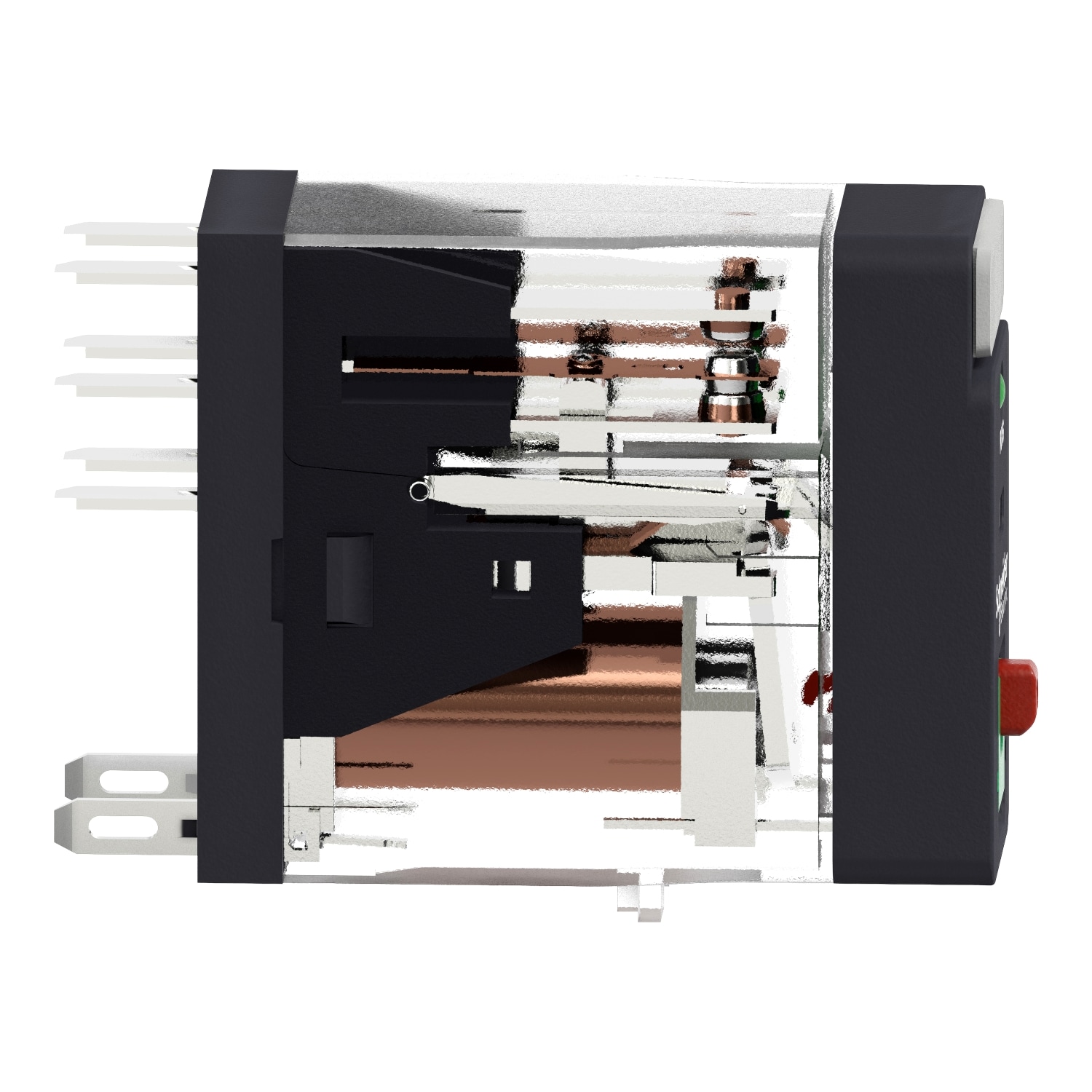

Schneider Electric Harmony RXG22B7 stikbensrelæ med sort og transparent hus og synlige stikben.Schneider Electric Harmony RXG22B7 stikbensrelæ set fra siden med synlige indvendige dele og testknap.Schneider Electric Harmony RXG22B7 stikbensrelæ set fra den modsatte side med synlige mekaniske dele.Schneider Electric Harmony RXG22B7 stikbensrelæ set skråt mod stikbenene, der rager ud fra bunden.Schneider Electric Harmony RXG22B7 stikbensrelæ set forfra med grøn LED, mekanisk indikator og testknap.
PRISGARANTI
70+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Harmony RXG22B7 er et 24 VAC stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, testknap, LED og mekanisk statusindikator. Leveres uden sokkel. Læs mere…
  • Varenr.:
    7522603111
  • EAN nr.:
    3606480689109
  • Typenr.:
    RXG22B7
pr. stk. inkl. moms
103,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Harmony RXG22B7 er et monostabilt stikbensrelæ med 2 C/O AgSn-kontakter, en mærkestrøm på 5 A og en forsyning på 24 VAC. Relæet har indbygget testknap, grøn LED og mekanisk indikator. RXG-serien omfatter relæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, og serien fås med eller uden testknap og LED. Serien beskrives med en bredde på 16 mm og kraftige stikben, som er kompatible med andre mærker i branchen.

Funktioner og specifikationer

  • Model: RXG22B7.
  • 2 skiftekontakter (2 C/O) med AgSn-kontakter.
  • Mærkestrøm: 5 A.
  • Spolespænding: 24 VAC, AC-betjening.
  • Egetforbrug: 0,82 VA.
  • Mindste indkoblingsstrøm på kontaktsættet: 10 mA.
  • Testknappen kan påvirkes momentant med den røde knap eller tvangskobles ved at vippe den grønne del op.
  • En orange mekanisk indikator viser, om relæet er trukket. Den grønne LED på fronten viser, at relæet har forsyning.
  • Påbygget mærkeplade til opmærkning af relæet.
  • IP40, upolariseret drev og fladstifttilslutning.
  • Oplyste mål for RXG22B7: bredde 13,0 mm, højde 34,5 mm og dybde 28,8 mm.
  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.

Montering og kompatibilitet

Relæet leveres uden sokkel og kan anvendes med RGZE1S48M-sokkel med skrueklemmer eller RGZE08P-sokkel med push-in-fjederklemmer. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Afhængigt af sokkeltypen kan sokler forbindes med en sløjfeskinne eller en laske. Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.

Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen. Soklen kan mærkes med RSZL300-opmærkningsplader, der trykkes ned på soklen.

Godkendelser

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marineapplikationer.

Specifikationer

  • Varenummer:
    7522603111
  • EAN nummer:
    3606480689109
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG22B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24V
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
