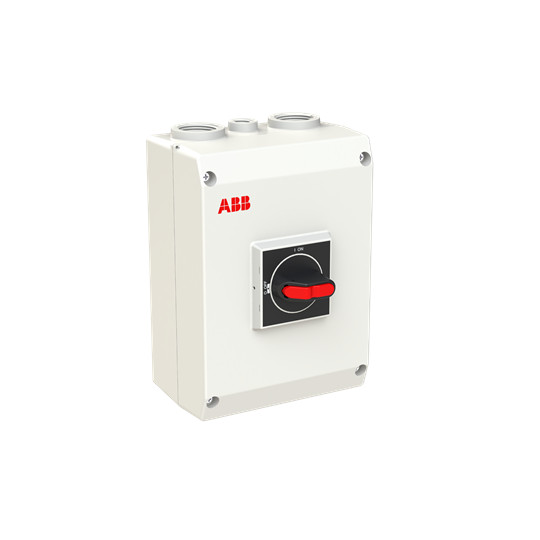

ABB OTE40GT3MQ EMC-vedligeholdelsesafbryder, 3-polet, 40 A, 18,5 kW, IP65, plastkapsling

ABB OTE40GT3MQ EMC-vedligeholdelsesafbryder, 3-polet og 40 A, med hvid plastkapsling og rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB EMC-vedligeholdelsesafbryder med 40 A mærkestrøm, 18,5 kW AC-23-koblingsevne, IP65 og sort drejeknap. Læs mere…
  • Varenr.:
    7805051580
  • EAN nr.:
    6417019940397
  • Typenr.:
    1SCA164855R1001, OTE40GT3MQ
pr. stk. inkl. moms
1.456,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB EMC-vedligeholdelsesafbryder til frekvensomformere

ABB OTE40GT3MQ er en 3-polet vedligeholdelsesafbryder i plastkapsling til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Den fungerer også som hovedafbryder. Enheden er komplet med kapsling og egnet til indbygning i fordeler.

Funktioner og udførelse

Kapslingen er UV-bestandig og har beskyttelsesgrad IP65 mod lavtryksvandstråler. Den er beregnet til både indendørs og udendørs brug. Drejeknappen er sort, og håndtaget kan låses med op til tre hængelåse. Håndtaget er forblokeret af låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. EMC-beskyttelsen etableres med en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Der er derfor ikke behov for særlige EMC-kabelforskruninger. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Tekniske specifikationer

  • Poltal: 3
  • Mærkestrøm: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Koblingseffekt ved AC-23, 400 V: 18,5 kW
  • Produktbetegnelsen angiver 415 V AC-23, 40 A og 18,5 kW
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet som 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; ingen skiftekontakt
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb
  • Kapsling: plast; betjeningselement: sort drejeknap
  • Beskyttelsesgrad: IP65; NEMA-beskyttelsesgrad: Andet
  • Typebetegnelse: OTE40GT3MQ; type-/ordrenummer: 1SCA164855R1001
  • Produktnummer: 7805051580; EAN: 6417019940397

Afgrænsninger og standarder

Modellen er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser. Den er ikke beregnet til frontmontering i center eller 4-huls montering.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4. Serien fås også med aluminiumsindkapsling.

Specifikationer

  • Varenummer:
    7805051580
  • EAN nummer:
    6417019940397
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164855R1001, OTE40GT3MQ
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Andet
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
