ABB OTE63GT3M EMC-vedligeholdelsesafbryder, 3-polet, 63 A, 30 kW, IP65

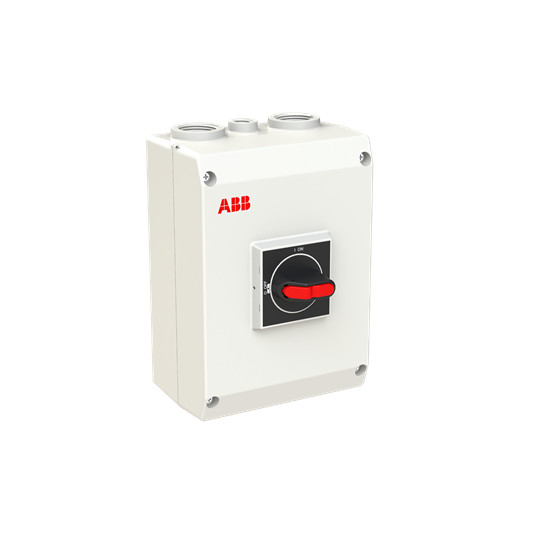

ABB OTE63GT3M EMC-vedligeholdelsesafbryder, 3-polet og 63 A, i lys kapsling med rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB EMC-vedligeholdelsesafbryder med 63 A mærkestrøm, IP65-kapsling, sort drejeknap og 30 kW koblingskapacitet ved 400 V. Læs mere…
  • Varenr.:
    7805051346
  • EAN nr.:
    6417019934143
  • Typenr.:
    1SCA164278R1001, OTE63GT3M
pr. stk. inkl. moms
1.515,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE63GT3M er en EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet. Denne variant er en komplet enhed i plastkapsling med IP65-beskyttelse og er beregnet til indendørs og udendørs brug. OTE-serien fås også med aluminiumskapsling.

Tekniske egenskaber

  • 3-polet vedligeholdelsesafbryder og hovedafbryder med én bryder.
  • Mærkestrøm: 63 A. Nominel permanent strøm ved AC-21, 400 V: 63 A.
  • Koblingskapacitet: 30 kW. Nominel driftseffekt ved AC-23, 400 V: 30 kW. En supplerende produktbetegnelse angiver 415 V AC-23, 63 A og 30 kW.
  • Maksimal nominel driftsspænding Ue AC: 800 V. Nominel driftsspænding er angivet som 800–800 V.
  • Nominel korttidsstrøm Icw: 1,5 kA.
  • Sort drejeknap, låsbar betjening og skrueforbindelser til hovedstrømkredsen.
  • Mål: 200 mm høj, 145 mm bred og 90 mm dyb.
  • Beskyttelsesklasse på forsiden: IP65. NEMA-beskyttelsesgrad: Andet.
  • Angivet som egnet til indbygning af fordeler.

Montering og EMC-beskyttelse

Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Kabelindføringerne er gevindskårne og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. EMC-beskyttelsen består af en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der kræves derfor ikke særlige EMC-kabelforskruninger.

Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler. Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.

Kontakter og udførelse

Datagrundlaget angiver hjælpekontakter forskelligt: Produktbetegnelsen nævner 1 NO og 1 NC, mens attributterne angiver 4 NO, 4 NC og 0 skiftekontakter. Afbryderen er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser. Den er ikke beregnet til frontmontering i center eller med 4-hulsmontering.

Standarder og identifikation

OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

  • Typebetegnelse: OTE63GT3M
  • Typenummer: 1SCA164278R1001
  • Produktnummer: 7805051346
  • EAN: 6417019934143

Specifikationer

  • Varenummer:
    7805051346
  • EAN nummer:
    6417019934143
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164278R1001, OTE63GT3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
