ABB OTA16GS4Y EMC-vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, aluminiumskapsling, IP65

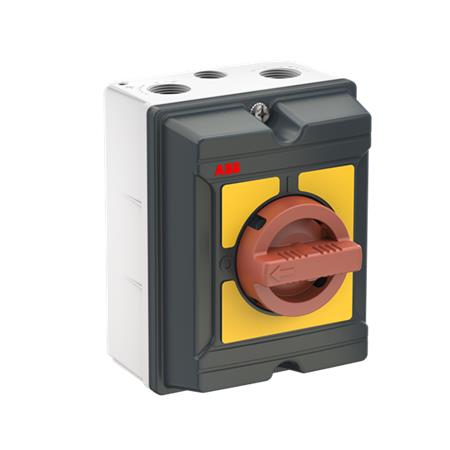

ABB OTA16GS4Y 4-polet EMC-vedligeholdelsesafbryder på 16 A med gråt kabinet og rødt-gult drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTA16GS4Y er en 4-polet EMC-vedligeholdelses- og hovedafbryder med 16 A, 7,5 kW, aluminiumskapsling og IP65. Læs mere…
  • Varenr.:
    7805051683
  • EAN nr.:
    6417019941431
  • Typenr.:
    1SCA164958R1001, OTA16GS4Y
pr. stk. inkl. moms
2.065,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

EMC-vedligeholdelsesafbryder fra ABB

ABB OTA16GS4Y er en 4-polet EMC-vedligeholdelsesafbryder i aluminiumskapsling. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Afbryderen fungerer også som hovedafbryder og er beregnet til 5-ledersystem.

ABB EMC OTE-serien fås med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien findes med plast- eller aluminiumskapsling.

Funktioner og tilslutning

  • EMC-beskyttelse via en metalplade i bunden, der forbindes til kabelskærmene med medfølgende klemmer. Særlige EMC-kabelforskruninger er ikke nødvendige.
  • Gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Fast neutral- og PE-klemme samt skrueforbindelse til hovedstrømkredsen.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Indkapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler med kapslingsklasse IP65. Den er angivet til indendørs og udendørs brug.

Tekniske data

  • Antal poler: 4. Antal brydere: 1.
  • Nominel strøm IE: 16 A. Nominel permanent strøm ved AC-21, 400 V: 16 A.
  • Produktbetegnelsen angiver 415 V AC, AC-23 og 16 A. Attributdata angiver 7,5 kW nominel drifteffekt ved AC-23, 400 V og en koblingskapacitet på 7,5 kW ved 400 V.
  • Maks. nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er desuden angivet som 750–750 V.
  • Nominel korttids-strømstyrke Icw: 0,8 kA.
  • Hjælpekontakter: 1 NO og 1 NC; 0 hjælpekontakter med skiftefunktion.
  • Kontrolelement: rødt. Drejegrebet er angivet som rødt-gult.
  • Komplet enhed i kapsling. Egnet til indbygning i fordeling.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Motordrev er hverken integreret eller muligt som tilvalg, og spændingsudløser er ikke mulig som tilvalg.
  • Ikke egnet til frontmontering i centrum eller frontmontering med 4 huller. NEMA-beskyttelsesgrad er angivet som Andet.
  • Mål: bredde 130 mm, højde 165 mm, dybde 103 mm.

Standarder og identifikation

Serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet iht. IEC 61000-6-3/4.

  • Type: OTA16GS4Y.
  • Typenummer: 1SCA164958R1001.
  • Produktnummer: 7805051683.
  • EAN: 6417019941431.

Specifikationer

  • Varenummer:
    7805051683
  • EAN nummer:
    6417019941431
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164958R1001, OTA16GS4Y
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
