ABB EMC-vedligeholdelsesafbryder KSE416GTPSN, 4-polet, 415 V AC-23, 16 A, 7,5 kW, aluminiumskapsling, IP65

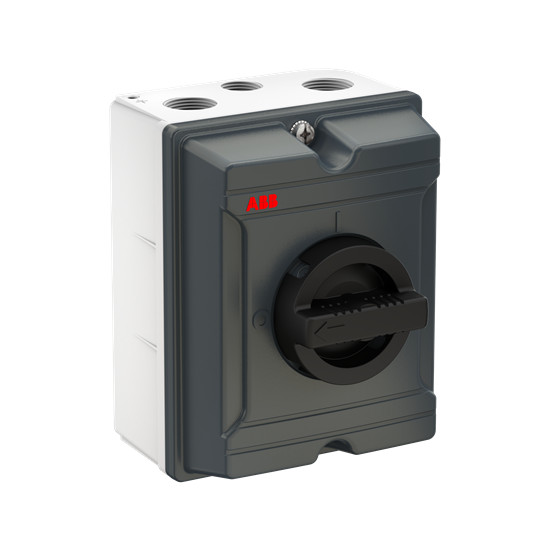

ABB KSE416GTPSN EMC-vedligeholdelsesafbryder med grå kapsling og sort drejegreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder med aluminiumskapsling, IP65 og sort drejegreb. Til frekvensomformerdrevne anlæg og installationer med EMC-krav. Læs mere…
  • Varenr.:
    7805051697
  • EAN nr.:
    6417019941578
  • Typenr.:
    1SCA164972R1001, KSE416GTPSN
pr. stk. inkl. moms
1.997,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB KSE416GTPSN er en 4-polet EMC-vedligeholdelsesafbryder i OTE-serien. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant har aluminiumskapsling, sort drejegreb og IP65-beskyttelse. OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder.

Funktioner og udførelse

  • Afbryderen er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler. Den er beregnet til indendørs og udendørs brug.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel, både fra top og bund.
  • Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.
  • EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.
  • Enheden leveres komplet i kapsling og kan indbygges i en fordelingstavle.

Tekniske data

  • Typebetegnelser: KSE416GTPSN og 1SCA164972R1001.
  • Antal poler: 4. Antal brydere: 1.
  • Nominel strøm IE: 16 A. Oplyst for 415 V AC-23: 16 A.
  • Nominel permanent strøm ved AC-21, 400 V: 16 A.
  • Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 7,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er desuden angivet til 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Tilslutning til hovedstrømkredsen: skrueforbindelse.
  • Mål: bredde 130 mm, højde 165 mm og dybde 103 mm.
  • Beskyttelsesgrad på forsiden: IP65. NEMA-beskyttelsesgrad er angivet som andet.
  • Kontrolelementets farve: sort.
  • Ingen integreret motordrift, og motordrift eller spændingsudløser er ikke angivet som tilvalg. Afbryderen er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.
  • Ingen hjælpekontakter: NO 0, NC 0 og skiftekontakter 0.
  • Ikke egnet til centermontering eller frontmontering med 4 huller.
  • Varenummer: 7805051697. EAN: 6417019941578.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051697
  • EAN nummer:
    6417019941578
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164972R1001, KSE416GTPSN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
