ABB OTA25GS4B EMC-vedligeholdelsesafbryder, 4-polet, 25 A, 11 kW, 415 V AC-23, aluminiumskapsling, IP65, sort drejegreb

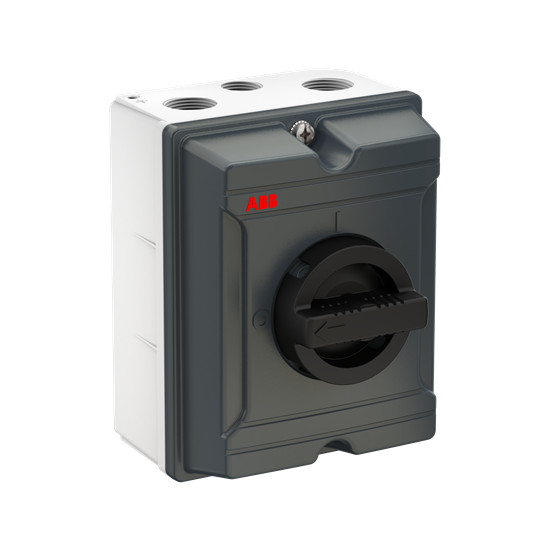

ABB OTA25GS4B 4-polet EMC-vedligeholdelsesafbryder med mørkegrå front, lys kapslingsside og sort drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder til frekvensomformerinstallationer. 25 A, 11 kW, aluminiumskapsling med IP65 og sort drejegreb. Læs mere…
  • Varenr.:
    7805051684
  • EAN nr.:
    6417019941448
  • Typenr.:
    1SCA164959R1001, OTA25GS4B
pr. stk. inkl. moms
2.135,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTA25GS4B er en 4-polet EMC-vedligeholdelsesafbryder i ABB EMC OTE-serien. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant har aluminiumskapsling, sort drejegreb og kapslingsklasse IP65.

Serien fås i forskellige varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler. Den kan anvendes både indendørs og udendørs.

Funktioner og konstruktion

  • Komplet enhed i kapsling, udført som hovedafbryder og vedligeholdelsesafbryder.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der kræves ikke særlige EMC-kabelforskruninger.

Tekniske data

  • Antal poler: 4
  • Nominel strøm: 25 A. Nominel permanent strøm ved AC-21, 400 V: 25 A.
  • Nominel driftseffekt ved AC-23, 400 V: 11 kW. Koblingskapacitet ved 400 V: 11 kW. Produktvarianten er angivet til 415 V AC-23.
  • Maks. nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Tilslutning af hovedstrømkreds: skrueforbindelse.
  • Hjælpekontakter: 1 NO og 1 NC; 0 skiftekontakter.
  • Antal brydere: 1. Kontrolelement: sort.
  • Mål: bredde 130 mm, højde 165 mm, dybde 103 mm.
  • Egnet til indbygning af fordeler. Ikke udført til frontmontering i center eller 4-hulsmontering.
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt. Har ikke integreret motordrev eller mulighed for motordrev eller spændingsudløser.
  • Beskyttelsesgrad (NEMA): angivet som Andet.

Standarder og identifikation

ABB EMC OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet iht. IEC 61000-6-3/4. Typebetegnelse: OTA25GS4B. Typenummer: 1SCA164959R1001. Produktnummer: 7805051684. EAN: 6417019941448.

Specifikationer

  • Varenummer:
    7805051684
  • EAN nummer:
    6417019941448
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164959R1001, OTA25GS4B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
