ABB OTA40GS4B EMC-vedligeholdelsesafbryder, 4-polet, 40 A, 18,5 kW, 415 V AC23, IP65, aluminiumskapsling

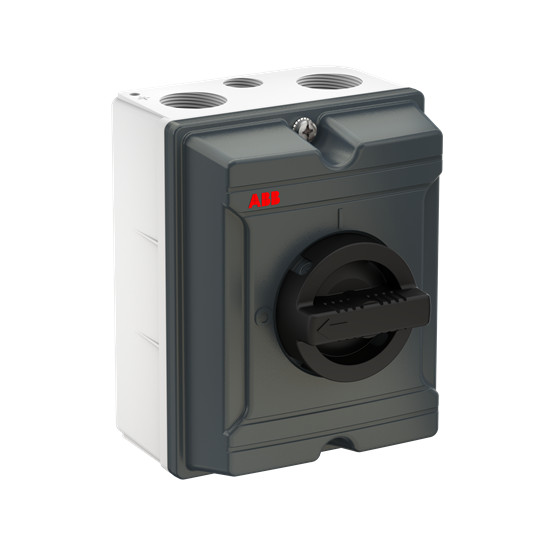

ABB OTA40GS4B er en 4-polet vedligeholdelsesafbryder med sort drejegreb og IP65-aluminiumskapsling.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTA40GS4B er en 4-polet EMC-vedligeholdelsesafbryder med 40 A mærkestrøm, 18,5 kW AC-23 og IP65-aluminiumskapsling. Læs mere…
  • Varenr.:
    7805051685
  • EAN nr.:
    6417019941455
  • Typenr.:
    1SCA164960R1001, OTA40GS4B
pr. stk. inkl. moms
2.422,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTA40GS4B er en 4-polet EMC-vedligeholdelsesafbryder i aluminiumskapsling. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Afbryderen fungerer også som hovedafbryder og leveres som en komplet enhed i kapsling med sort drejegreb.

Indkapslingen har beskyttelsesgrad IP65 og er UV-bestandig. Den er egnet til både indendørs og udendørs brug. Afbryderen er beregnet til 5-leder-system og har fast neutral- og PE-klemme.

Funktioner og tilslutning

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Låget forblokerer håndtaget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • EMC-beskyttelsen etableres med en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Særlige EMC-kabelforskruninger er ikke nødvendige.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Enheden har én NO-hjælpekontakt og én NC-hjælpekontakt samt ingen skiftekontakter.

Tekniske specifikationer

  • Type: OTA40GS4B
  • Typebetegnelse: 1SCA164960R1001
  • Poltal: 4
  • Nominel strøm IE: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Produktbetegnelsen angiver desuden 415 V AC-23 og 18,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding, angivet i produktdata: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Beskyttelsesgrad: IP65. NEMA-beskyttelsesgrad er angivet som “Andet”.
  • Mål: 130 mm bred, 165 mm høj og 103 mm dyb
  • Egnet til indbygning af fordeler.
  • Ingen integreret motordrev eller mulighed for motordrev eller spændingsudløser.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Ikke egnet til frontmontering i center eller med 4-hulsmontering.
  • Produktnummer: 7805051685
  • EAN: 6417019941455

Standarder

ABB EMC OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051685
  • EAN nummer:
    6417019941455
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164960R1001, OTA40GS4B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
