ABB OTE63GT4M EMC-vedligeholdelsesafbryder, 4-polet, 63 A, 30 kW

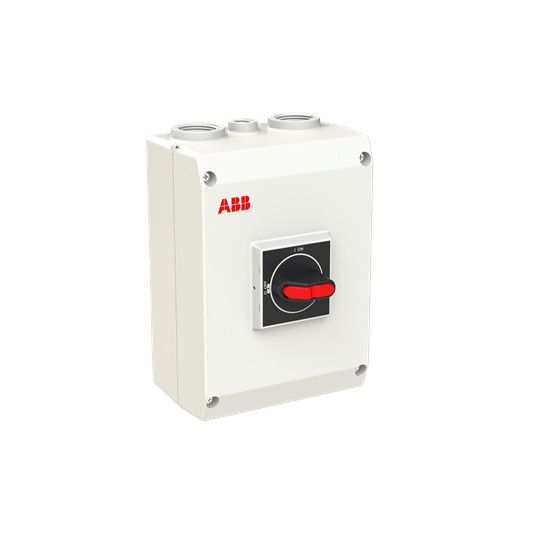

ABB OTE63GT4M EMC-vedligeholdelsesafbryder med hvid plastkapsling og rød drejeknap, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder med plastkapsling, IP65, 63 A og 30 kW ved AC-23, 400 V. Låsbar drejeknap og klemmer til EMC-kabelskærme. Læs mere…
  • Varenr.:
    7805051347
  • EAN nr.:
    6417019934150
  • Typenr.:
    1SCA164279R1001, OTE63GT4M
pr. stk. inkl. moms
1.790,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTE63GT4M er en 4-polet EMC-vedligeholdelsesafbryder i plastkapsling til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Den er udført som både vedligeholdelsesafbryder og hovedafbryder og har en mærkestrøm på 63 A.

Funktioner og udførelse

  • IP65-kapsling, der er UV-bestandig og beskyttet mod lavtryksvandstråler. Kapslingen er beregnet til indendørs og udendørs brug.
  • Kabelindføringer med gevind og udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Drejeknap med sort betjeningselement. Håndtaget kan aflåses med op til tre hængelåse.
  • Låget forblokkerer afbryderen, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Til 5-ledersystem med fast neutral- og PE-klemme.
  • EMC-beskyttelse via en metalplade i bunden, der forbindes til kabelskærmene med medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.

Tekniske oplysninger

  • 4 poler og én afbryder; skrueforbindelse til hovedstrømkredsen.
  • Mærkestrøm: 63 A. Kildedata angiver 63 A ved AC-21, 400 V, og 63 A ved AC-23, 400 V.
  • Drifteffekt ved AC-23, 400 V: 30 kW. Koblingskapacitet ved 400 V: 30 kW.
  • Variantbeskrivelsen angiver 415 V AC-23, 63 A og 30 kW.
  • Nominel korttidsstrøm Icw: 1,5 kA. Maksimal nominel driftsspænding Ue AC: 800 V; angivet nominelt driftsspændingsområde: 800–800 V.
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb.
  • Komplet enhed i kapsling. Angivet som egnet til indbygning af fordeler.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Ikke beregnet til frontmontering i center eller med 4-hulsmontering.
  • Intet integreret motordrev, motordrev som tilvalg eller tilvalg for spændingsudløser.
  • NEMA-beskyttelsesgrad er angivet som »Andet«.

Kildedataene angiver forskellige oplysninger om hjælpekontakter: variantbeskrivelsen nævner 1 NO og 1 NC, mens de tekniske attributter angiver 4 NO, 4 NC og 0 skiftekontakter.

Standarder og identifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4. Typebetegnelse: 1SCA164279R1001, OTE63GT4M. Produktnummer: 7805051347. EAN: 6417019934150.

Specifikationer

  • Varenummer:
    7805051347
  • EAN nummer:
    6417019934150
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164279R1001, OTE63GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
