ABB OTR100GT3M vedligeholdelsesafbryder, 3-polet, 100 A, 55 kW, IP65, rustfrit stål

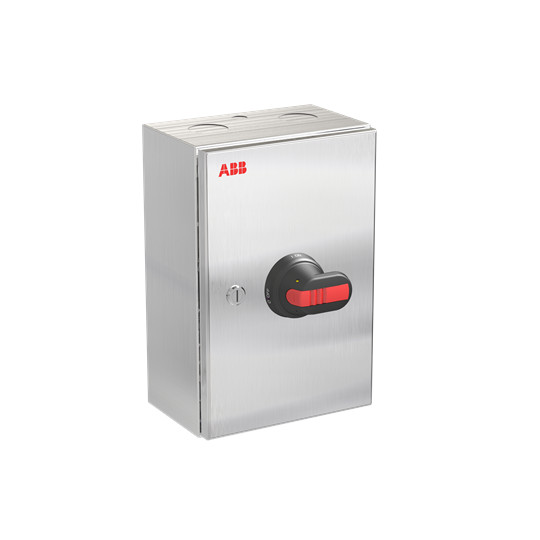

ABB OTR100GT3M vedligeholdelsesafbryder, 3-polet og 100 A, i rustfri kapsling med sort og rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med 100 A mærkestrøm, 55 kW koblingskapacitet ved 400 V og IP65-kapsling til indendørs og udendørs brug. Læs mere…
  • Varenr.:
    7805051429
  • EAN nr.:
    6417019936062
  • Typenr.:
    1SCA164366R1001, OTR100GT3M
pr. stk. inkl. moms
6.765,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR100GT3M vedligeholdelsesafbryder

ABB OTR100GT3M er en 3-polet vedligeholdelsesafbryder i ABB OTE-serien til almindelige industrielle installationer. Den leveres som en komplet enhed i kapsling og er beregnet til brug som både vedligeholdelsesafbryder og hovedafbryder. Variantbetegnelsen angiver rustfrit stål. OTE-serien fås også med plast-, aluminium- eller stålpladekapsling samt i varianter med forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Kapslingen har beskyttelsesklasse IP65 og er beskyttet mod lavtryksvandstråler. Afbryderen kan anvendes både indendørs og udendørs. Den er beregnet til et 5-ledersystem og har faste neutral- og PE-klemmer.

Funktioner og tilslutning

  • Håndtaget kan låses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Betjeningselementet er sort.

Tekniske data

  • Antal poler: 3
  • Mærkestrøm Ie: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel drifteffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V. Nominel driftsspænding er angivet som 800–800 V.
  • Variantbetegnelsen angiver 415 V AC-23, 100 A og 55 kW.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Antal brydere: 1
  • Integreret motordrev: nej. Motordrev som option: nej.
  • Spændingsudløser som option: nej.
  • Udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt: nej.
  • Egnet til indbygning af fordeler: ja. Frontmontering i center eller 4-hulsmontering: nej.
  • NEMA-beskyttelsesgrad er angivet som andet.

Hjælpekontakter

Oplysningerne om hjælpekontakter varierer i produktdataene: Variantbetegnelsen angiver monteret AUX-kontakt med 1 NO og 1 NC, mens attributterne angiver 4 NO og 4 NC. Antallet af hjælpekontakter med skiftefunktion er angivet til 0.

Standarder og identifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

  • Typebetegnelse: OTR100GT3M
  • Type-/varenummer: 1SCA164366R1001
  • Produktnummer: 7805051429
  • EAN: 6417019936062

Specifikationer

  • Varenummer:
    7805051429
  • EAN nummer:
    6417019936062
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164366R1001, OTR100GT3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
