ABB OTL100GA3M vedligeholdelsesafbryder, 3-polet, 100 A, 55 kW, stålpladekapsling

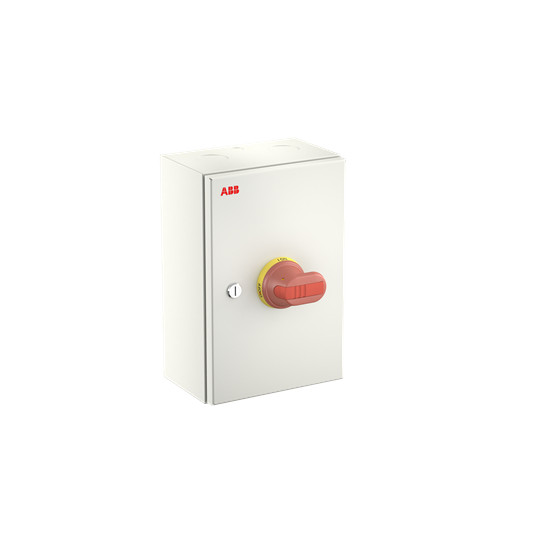

ABB OTL100GA3M vedligeholdelsesafbryder, 3-polet og 100 A, med lys stålpladekapsling og rødt drejehåndtag.ABB OTL100GA3M vedligeholdelsesafbryder i stålpladekapsling, set mere frontalt med rødt håndtag og låsemarkering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL100GA3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling med IP65, 100 A mærkestrøm og 55 kW koblingskapacitet. Læs mere…
  • Varenr.:
    7805051392
  • EAN nr.:
    6417019935638
  • Typenr.:
    1SCA164327R1001, OTL100GA3M
pr. stk. inkl. moms
5.655,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GA3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og fungerer også som hovedafbryder. Afbryderen er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme.

Elektriske data

  • 3 poler og 1 afbryder.
  • Nominel strøm: 100 A.
  • Produktbetegnelsen angiver 415 V AC-23, 100 A og 55 kW.
  • Datafelterne angiver 100 A ved AC-21, 400 V samt 100 A og 55 kW ved AC-23, 400 V.
  • Maksimal nominel driftsspænding Ue AC: 800 V. Det angivne spændingsområde er 800–800 V.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Tilslutning af hovedstrømkredsen sker med skrueforbindelse.

Udførelse og installation

Kapslingen har beskyttelsesgrad IP65 på forsiden og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Kontrolelementets farve: rød.
  • Låsbar.
  • Egnet til indbygning af fordeler.
  • Beskyttelsesgrad (NEMA): Andet.

Funktioner og specifikationer

Afbryderen er udført som vedligeholdelsesafbryder og hovedafbryder. Den er ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev og spændingsudløser er ikke angivet som tilvalg. Den er ikke egnet til frontmontering i center eller i 4-hulsmontering.

Oplysningerne om hjælpekontakter varierer i produktdataene: Produktbetegnelsen angiver monterede hjælpekontakter 1 NO og 1 NC, mens attributdataene angiver 4 NO og 4 NC samt 0 skiftekontakter.

Serie og standarder

ABB OTE-serien omfatter varianter med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien findes med plast-, aluminium- eller stålpladekapsling. Denne model er angivet med stålpladekapsling. Serien overholder IEC 60947-1 og IEC 60947-3.

Typebetegnelse: OTL100GA3M. Typenummer: 1SCA164327R1001.

Specifikationer

  • Varenummer:
    7805051392
  • EAN nummer:
    6417019935638
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164327R1001, OTL100GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
