ABB vedligeholdelsesafbryder OTL100GT3M, 3-polet, 100 A, 55 kW, IP65, stålpladekapsling

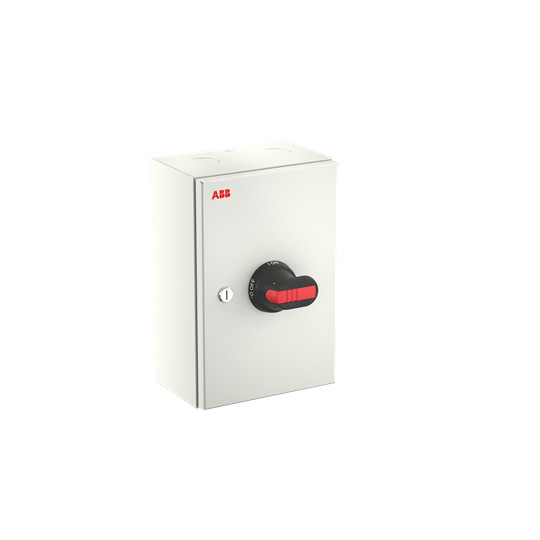

ABB OTL100GT3M vedligeholdelsesafbryder med grå stålpladekapsling og sort betjeningsgreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL100GT3M er en 3-polet, låsbar vedligeholdelses- og hovedafbryder med IP65-kapsling, 100 A mærkestrøm og 55 kW koblingskapacitet. Læs mere…
  • Varenr.:
    7805051394
  • EAN nr.:
    6417019935652
  • Typenr.:
    1SCA164329R1001, OTL100GT3M
pr. stk. inkl. moms
5.655,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GT3M er en komplet vedligeholdelsesafbryder i kapsling til almindelige industrielle installationer. Den er 3-polet og udført som både vedligeholdelsesafbryder og hovedafbryder. Denne variant har stålpladekapsling; ABB OTE-serien findes også med plast- eller aluminiumskapsling.

Kapslingen har beskyttelsesgrad IP65 og kan anvendes både indendørs og udendørs. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Funktioner

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Skrueforbindelse i hovedstrømkredsen og sort betjeningselement.
  • Produktbetegnelsen angiver monterede hjælpekontakter: 1 NO og 1 NC. Attributdata angiver desuden 4 NO- og 4 NC-hjælpekontakter samt 0 skiftekontakter.
  • Ingen integreret motordrift, mulighed for motordrev eller spændingsudløser.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt.

Tekniske data

  • Nominel strøm: 100 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW. Produktbetegnelsen angiver 415 V AC-23.
  • Koblingskapacitet ved 400 V: 55 kW.
  • Nominel korttids-strømstyrke Icw: 2,5 kA.
  • Maksimal nominel driftsspænding Ue AC: 800 V.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Egnet til indbygning af fordeler.
  • Typebetegnelse: OTL100GT3M. Typenummer: 1SCA164329R1001.
  • Varenummer: 7805051394. EAN: 6417019935652.

ABB OTE-serien omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051394
  • EAN nummer:
    6417019935652
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164329R1001, OTL100GT3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
