ABB Vedligeholdelsesafbryder OTR125GA3M, 3-polet, 125 A, 55 kW, IP65

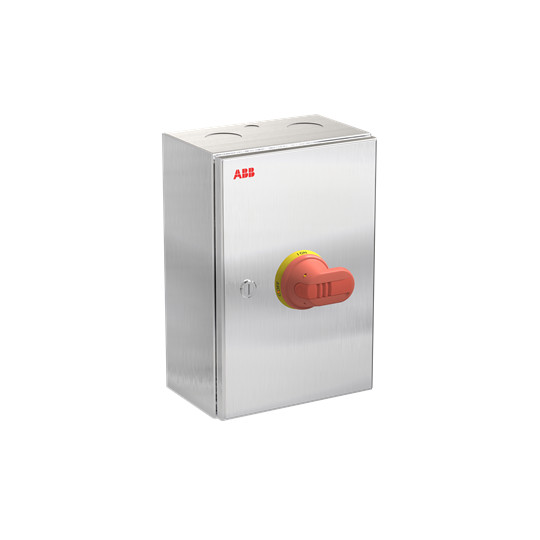

ABB OTR125GA3M vedligeholdelsesafbryder i rustfri stålkapsling med rødt betjeningsgreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet vedligeholdelses- og hovedafbryder fra ABB med 125 A mærkestrøm, 55 kW ved AC-23/400 V og IP65-kapsling. Læs mere…
  • Varenr.:
    7805051470
  • EAN nr.:
    6417019936383
  • Typenr.:
    1SCA164412R1001, OTR125GA3M
pr. stk. inkl. moms
7.518,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR125GA3M er en 3-polet vedligeholdelsesafbryder i kapsling til almindelige industrielle installationer. Den er også udført som hovedafbryder og er egnet til indbygning af fordeler. En supplerende produktbetegnelse angiver 415 V AC-23, 125 A, 55 kW, monterede hjælpekontakter og rustfrit stål. ABB OTE-serien findes desuden med kapslinger af plast, aluminium eller stålplade.

Funktioner og udførelse

  • IP65-beskyttelse og egnet til både indendørs og udendørs brug.
  • Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel, både fra top og bund.
  • Beregnet til 5-ledersystem og udstyret med faste neutral- og PE-klemmer.
  • Skrueforbindelse til hovedstrømkredsen og rødt betjeningselement.
  • Komplet enhed i kapsling med én bryder.

Tekniske data

  • Mærkestrøm IE: 125 A.
  • Nominel permanent strøm ved AC-21, 400 V: 125 A.
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW; koblingskapacitet ved 400 V: 55 kW.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Maksimal nominel driftsspænding Ue AC: 800 V; nominelt driftsspændingsområde er angivet som 800–800 V.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Låsbar. Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt.
  • Ikke udstyret med integreret motordrev, og motordrev kan ikke vælges som option. Spændingsudløser kan ikke vælges som option.
  • Ikke egnet til frontmontering i center eller med 4-hulsmontering.
  • Beskyttelsesgrad efter NEMA er angivet som Andet.

Hjælpekontakter og standarder

Kildedataene angiver forskellige oplysninger om hjælpekontakter: Produktbetegnelsen angiver monteret 1 NO- og 1 NC-kontakt, mens attributterne angiver fire NO-kontakter, fire NC-kontakter i supplerende attributdata og ingen skiftekontakter. Kontrollér derfor kontaktkonfigurationen for den konkrete enhed.

Serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelser: OTR125GA3M og 1SCA164412R1001. Produktnummer: 7805051470. EAN: 6417019936383.

Specifikationer

  • Varenummer:
    7805051470
  • EAN nummer:
    6417019936383
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164412R1001, OTR125GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
