ABB OTL16GT3M vedligeholdelsesafbryder, 3-polet, 16 A, 7,5 kW, IP65

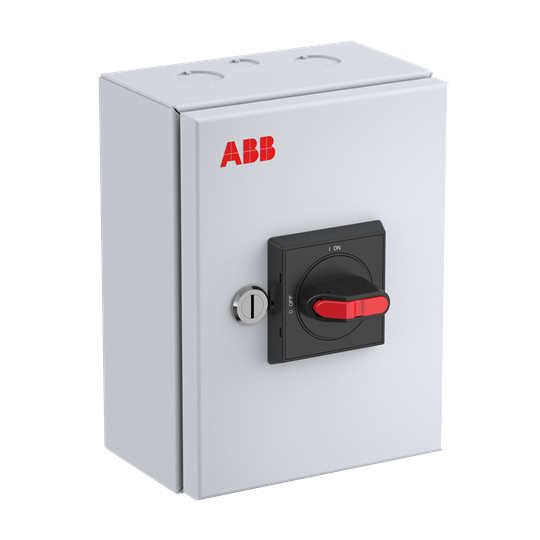

ABB OTL16GT3M 3-polet vedligeholdelsesafbryder på 16 A i grå kapsling med sort drejeknap og rød arm.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med stålpladekapsling, sort drejeknap, IP65 og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051588
  • EAN nr.:
    6417019940472
  • Typenr.:
    1SCA164863R1001, OTL16GT3M
pr. stk. inkl. moms
2.856,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL16GT3M er en 3-polet vedligeholdelsesafbryder og hovedafbryder til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med sort drejeknap. Afbryderen er beregnet til et 5-ledersystem og har fast neutral- og PE-klemme. Produktets typenummer er 1SCA164863R1001.

OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien kan leveres med plast-, aluminiums- eller stålpladekapsling. Denne model har stålpladekapsling og beskyttelsesgrad IP65, som beskytter mod lavtryksvandstråler. Den er angivet til indendørs og udendørs brug.

Tekniske specifikationer

  • Antal poler: 3
  • Nominel strøm IE: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Leverandørens variantbetegnelse angiver 415 V AC-23, 16 A og 7,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Hjælpekontakter: 1 NO og 1 NC; ingen skiftekontakter
  • Betjening: sort drejeknap
  • Låsbar med op til tre hængelåse
  • Beskyttelsesgrad: IP65; NEMA-klassifikation: Andet
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Egnet til indbygning af fordeler
  • Antal brydere: 1

Funktioner og installation

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Modellen har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den er ikke udført som nødstop-, sikkerheds- eller reverseringskontakt og er ikke beregnet til frontmontering i center eller i 4-huls udførelse.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051588
  • EAN nummer:
    6417019940472
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164863R1001, OTL16GT3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
