ABB OTL16GB3M vedligeholdelsesafbryder, 3-polet, 415 V AC-23, 16 A, 7,5 kW, stålpladekapsling, IP65, sort drejegreb

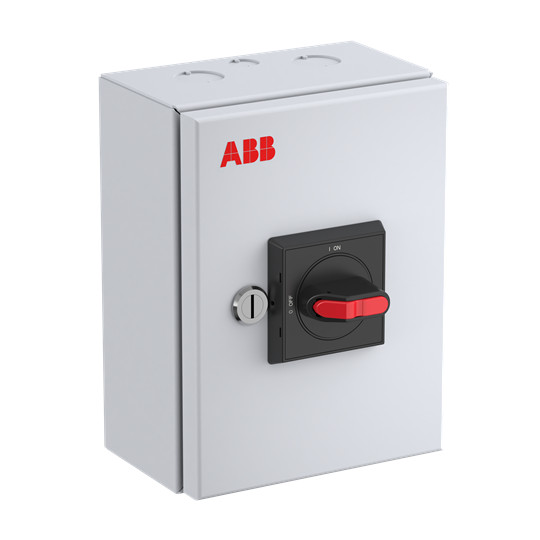

ABB OTL16GB3M vedligeholdelsesafbryder i grå kapsling, set skråt forfra med sort og rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelses- og hovedafbryder med stålpladekapsling, IP65, 16 A og 7,5 kW ved 400 V AC-23. Læs mere…
  • Varenr.:
    7805051593
  • EAN nr.:
    6417019940526
  • Typenr.:
    1SCA164868R1001, OTL16GB3M
pr. stk. inkl. moms
2.764,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GB3M vedligeholdelsesafbryder

Denne 3-polede vedligeholdelses- og hovedafbryder fra ABB er beregnet til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med sort drejegreb. I ABB OTE-serien findes også varianter med plast- eller aluminiumskapsling samt forskellige pol-, strøm- og effektstørrelser og tilbehørsmuligheder.

Kapslingen har beskyttelsesklasse IP65 og er ifølge produktdata egnet til både indendørs og udendørs brug. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

Funktioner og tilslutning

  • Drejebetjening med sort kontrolelement.
  • Håndtaget kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, for eksempel ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Egnet til indbygning af fordeler.

Tekniske data

  • Poltal: 3.
  • Nominel strøm IE: 16 A.
  • Nominel permanent strøm ved AC-21, 400 V: 16 A.
  • Nominel permanent strøm ved AC-23, 400 V: 16 A.
  • Variantbetegnelse: 415 V AC-23.
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW.
  • Koblingskapacitet ved 400 V: 7,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V.
  • Nominel driftsspænding angivet i produktoplysningerne: 750–750 V.
  • Nominel korttidsstrømstyrke Icw: 0,8 kA.
  • Antal brydere: 1.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb.
  • Beskyttelsesgrad (NEMA): Andet.

Udførelse og standarder

Afbryderen er udført som vedligeholdelsesafbryder og hovedafbryder, men ikke som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev eller spændingsudløser er ikke angivet som tilvalg. Den er ikke beregnet til frontmontering i center eller med 4-hulsmontering.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typenummer: 1SCA164868R1001. Produktnummer: 7805051593. EAN: 6417019940526.

Specifikationer

  • Varenummer:
    7805051593
  • EAN nummer:
    6417019940526
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164868R1001, OTL16GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
