ABB Vedligeholdelsesafbryder OTL16GBL3M, 3-polet, 16 A, 7,5 kW, IP65

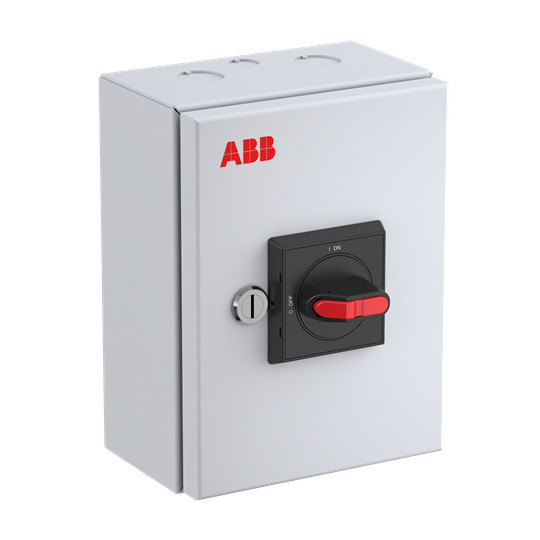

ABB OTL16GBL3M er en 3-polet vedligeholdelsesafbryder på 16 A i gråt kapslingsskab med sort drejeknap og rødt greb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL16GBL3M er en 3-polet vedligeholdelsesafbryder med 16 A mærkestrøm, 7,5 kW koblingseffekt og IP65-kapsling til indendørs og udendørs brug. Læs mere…
  • Varenr.:
    7805051595
  • EAN nr.:
    6417019940540
  • Typenr.:
    1SCA164870R1001, OTL16GBL3M
pr. stk. inkl. moms
3.318,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GBL3M er en 3-polet vedligeholdelses- og hovedafbryder i OTE-serien, beregnet til industrielle installationer. Denne variant har stålpladekapsling, sort drejeknap og IP65-beskyttelse. Serien omfatter også varianter med andre poltal, strøm- og effektstørrelser samt plast- eller aluminiumskapsling.

Funktioner og udførelse

Kapslingen er beskyttet mod lavtryksvandstråler og kan anvendes både indendørs og udendørs. Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-leder-system og har faste neutral- og PE-klemmer.

Drejehåndtaget kan aflåses med op til 3 hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilkobles med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering. Enheden leveres som en komplet afbryder i kapsling med skrueforbindelser til hovedstrømkredsen.

Tekniske data

  • Typebetegnelse: OTL16GBL3M
  • ABB-typenummer: 1SCA164870R1001
  • Produktnummer: 7805051595
  • 3 poler og 1 bryder
  • Nominel strøm: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Produktbetegnelsen angiver 415 V AC-23, 16 A
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 7,5 kW
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet i data: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Beskyttelsesklasse på forsiden: IP65
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Kontrolelement: sort drejeknap
  • Kan aflåses; ingen hjælpekontakter med NO-, NC- eller skiftefunktion
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt
  • Ingen integreret motordrift, motordrift som option eller spændingsudløseroption
  • Ikke egnet til frontmontering i centrum eller frontmontering med 4 huller
  • Angivet som egnet til indbygning af fordeler
  • Beskyttelsesgrad (NEMA): Andet

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051595
  • EAN nummer:
    6417019940540
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164870R1001, OTL16GBL3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
