ABB OTL40GBL3M vedligeholdelsesafbryder, 3-polet, 415 V, 40 A, 18,5 kW, IP65

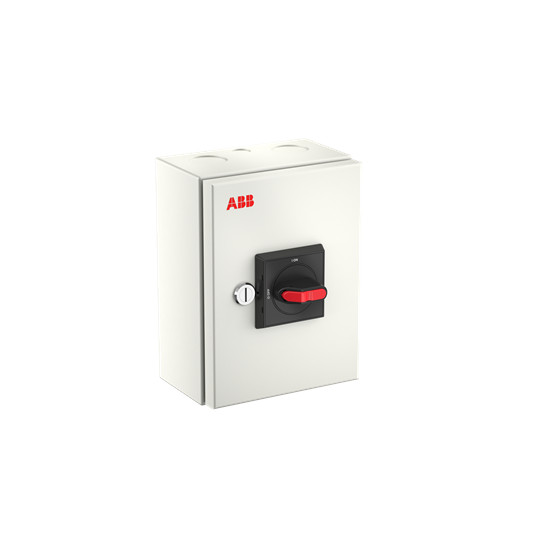

ABB OTL40GBL3M 3-polet vedligeholdelsesafbryder i lys kapsling med sort betjeningsdel og rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GBL3M er en 3-polet, låsbar vedligeholdelsesafbryder i stålpladekapsling med IP65, sort drejeknap, 40 A og 18,5 kW. Læs mere…
  • Varenr.:
    7805051655
  • EAN nr.:
    6417019941158
  • Typenr.:
    1SCA164930R1001, OTL40GBL3M
pr. stk. inkl. moms
3.993,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL40GBL3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er også udført som hovedafbryder og leveres som en komplet enhed i kapsling. ABB OTE-serien omfatter varianter med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminiums- eller stålpladekapsling.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Den overholder IEC 60947-1 og IEC 60947-3.

Funktioner og tilslutning

  • 3 poler og 1 afbryder
  • 40 A nominel strøm
  • Produktbetegnelsen angiver AC-23, 415 V og 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A; dataene angiver også 40 A ved AC-23, 400 V
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet som 750–750 V
  • Hovedstrømkreds med skrueforbindelse
  • Sort drejeknap, og afbryderen kan aflåses med op til tre hængelåse
  • Ingen NO-, NC- eller skiftekontakter
  • Ingen integreret motordrev eller mulighed for motordrev eller spændingsudløser
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt
  • Egnet til indbygning af fordeler; ikke egnet til frontmontering i center eller 4-hulsmontering
  • NEMA-beskyttelsesgrad: Andet

Kapsling og installation

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, mens låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

  • Højde: 200 mm
  • Bredde: 150 mm
  • Dybde: 100 mm

Produktidentifikation

  • Type: OTL40GBL3M
  • Type-/ordrenummer: 1SCA164930R1001
  • Produktnummer: 7805051655
  • EAN: 6417019941158

Specifikationer

  • Varenummer:
    7805051655
  • EAN nummer:
    6417019941158
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164930R1001, OTL40GBL3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
