ABB OTL80GBA3M vedligeholdelsesafbryder, 3-polet, 80 A, 45 kW, IP65, stålpladekapsling

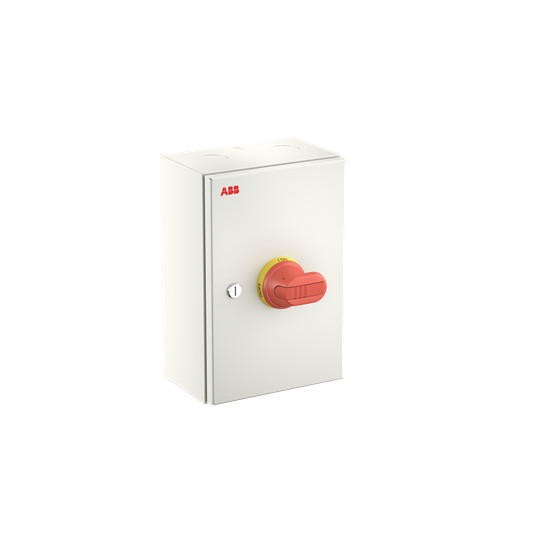

ABB OTL80GBA3M vedligeholdelsesafbryder, 3-polet og 80 A, med lys stålpladekapsling og rødt håndtag set skråt forfra.ABB OTL80GBA3M vedligeholdelsesafbryder med stålpladekapsling set mere lige forfra, med rødt håndtag og nøglelås.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med 80 A, 45 kW ved AC-23/400 V, IP65, låsbart rødt håndtag og stålpladekapsling. Læs mere…
  • Varenr.:
    7805051387
  • EAN nr.:
    6417019935584
  • Typenr.:
    1SCA164322R1001, OTL80GBA3M
pr. stk. inkl. moms
4.648,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL80GBA3M er en 3-polet vedligeholdelsesafbryder i OTE-serien til almindelige industrielle installationer. Denne variant er angivet med stålpladekapsling, rødt betjeningselement og IP65-beskyttelse. Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder.

OTE-serien omfatter varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Kapslingerne i serien fås også i plast og aluminium. Den beskrevne kapsling beskytter mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug.

Funktioner og udførelse

  • 3 poler og 1 bryder.
  • Nominel strøm: 80 A. Nominel permanent strøm ved AC-21, 400 V: 80 A. Nominel permanent strøm ved AC-23, 400 V: 80 A.
  • Nominel drifteffekt ved AC-23, 400 V: 45 kW. Koblingskapacitet ved 400 V: 45 kW.
  • Produktbetegnelsen angiver 415 V AC-23. Attributterne angiver maksimal nominel driftsspænding Ue AC på 800 V og nominel driftsspænding på 800–800 V.
  • Nominel korttidsstrøm Icw: 1,5 kA.
  • Hovedstrømkreds med skrueforbindelse. Enheden leveres som komplet enhed i kapsling.
  • Det røde håndtag kan aflåses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Egnet til indbygning af fordeler. Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Intet integreret motordrev, ingen mulighed for motordrev og ingen option for spændingsudløser.
  • Ikke egnet til frontmontering i center eller frontmontering med fire huller.

Mål og standarder

  • Højde: 300 mm.
  • Bredde: 200 mm.
  • Dybde: 135 mm.
  • Beskyttelsesklasse på forsiden: IP65. Beskyttelsesgrad (NEMA) er angivet som Andet.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

Hjælpekontakter og produktreferencer

Datagrundlaget indeholder forskellige oplysninger om hjælpekontakter: Attributterne angiver 2 NO- og 2 NC-hjælpekontakter samt 0 skiftekontakter, mens variantnavnet angiver 0 NO og 0 NC. Kontrollér derfor kontaktbestykningen i de tekniske produktdata.

Typenummer: 1SCA164322R1001, OTL80GBA3M. Produktnummer: 7805051387. EAN: 6417019935584.

Specifikationer

  • Varenummer:
    7805051387
  • EAN nummer:
    6417019935584
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164322R1001, OTL80GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
