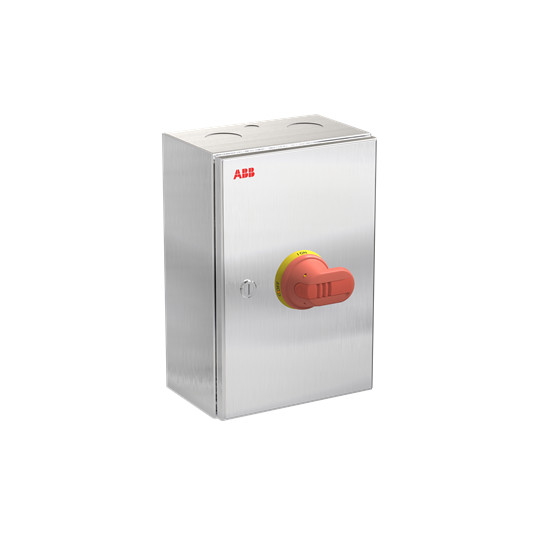

ABB OTR100GA4M vedligeholdelsesafbryder, 4-polet, 100 A, 55 kW, rustfrit stål

ABB OTR100GA4M vedligeholdelsesafbryder med kapsling i rustfrit stål, 4 poler og rødt drejehåndtag, 100 A.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder i rustfrit stål med IP65, 100 A og 55 kW. Til indendørs og udendørs industrielle installationer. Læs mere…
  • Varenr.:
    7805051430
  • EAN nr.:
    6417019936079
  • Typenr.:
    1SCA164367R1001, OTR100GA4M
pr. stk. inkl. moms
7.731,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR100GA4M er en 4-polet vedligeholdelses- og hovedafbryder til almindelige industrielle installationer. Denne variant er angivet med rustfrit stålkapsling, 100 A og en koblingskapacitet på 55 kW ved 400 V. Variantbetegnelsen angiver 415 V AC-23.

Den komplette enhed leveres i kapsling med IP65-beskyttelse mod lavtryksvandstråler og er egnet til både indendørs og udendørs brug. OTE-serien findes også med kapslinger af plast, aluminium eller stålplade.

Funktioner og anvendelse

  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Håndtaget er rødt og kan aflåses med op til tre hængelåse.
  • Låget er forblokeret, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Egnet til indbygning i fordeler. Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt.
  • Ingen integreret motordrift; motordrev og spændingsudløser er ikke angivet som tilvalg.

Tekniske data

  • Poltal: 4
  • Nominel strøm IE: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 100 A
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V. Nominel driftsspænding er også angivet som 800–800 V.
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Dimensioner: 300 mm høj, 200 mm bred og 135 mm dyb
  • Beskyttelsesklasse på forsiden: IP65. NEMA-beskyttelsesgrad: Andet.
  • Variantbeskrivelsen angiver monteret hjælpekontakt 1NO og 1NC. Attributterne angiver desuden 4 NO, 4 NC og 0 skiftekontakter.
  • Antal brydere: 1

Standarder og identifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelser: OTR100GA4M og 1SCA164367R1001. Produktnummer: 7805051430. EAN: 6417019936079.

Specifikationer

  • Varenummer:
    7805051430
  • EAN nummer:
    6417019936079
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164367R1001, OTR100GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
