ABB Vedligeholdelsesafbryder OTL100GT4M, 4-polet, 415 V AC-23, 100 A, 55 kW, IP65

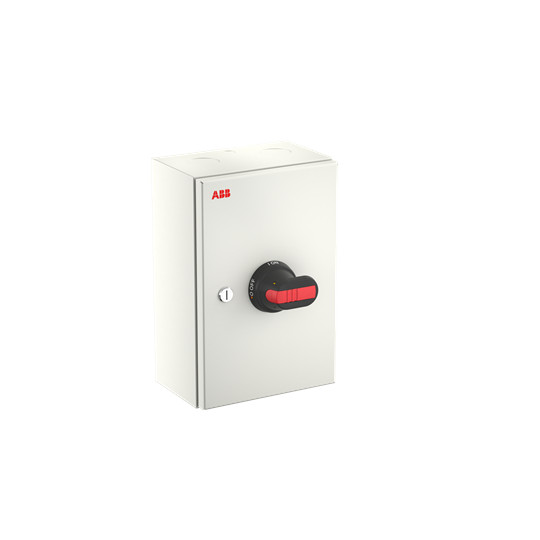

ABB OTL100GT4M 4-polet vedligeholdelsesafbryder i grå kapsling med sort og rødt drejehåndtag på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL100GT4M er en 4-polet vedligeholdelses- og hovedafbryder på 100 A med 55 kW koblingskapacitet, IP65-kapsling og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051395
  • EAN nr.:
    6417019935669
  • Typenr.:
    1SCA164330R1001, OTL100GT4M
pr. stk. inkl. moms
6.773,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GT4M er en 4-polet vedligeholdelsesafbryder i OTE-serien, udført som hovedafbryder i en komplet kapsling. Denne variant er angivet med stålpladekapsling. OTE-serien omfatter også varianter med plast- og aluminiumskapsling samt forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktion og udførelse

Afbryderen er beregnet til almindelige industrielle installationer og 5-ledersystem. Den har fast neutral- og PE-klemme samt skrueforbindelse til hovedstrømkredsen. Kapslingen har IP65-beskyttelse mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug.

  • Håndtaget kan låses med op til tre hængelåse.
  • Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.
  • Kontrolelementet er sort.
  • Enheden har én bryder og er egnet til indbygning af fordeler.

Elektriske data

  • 4 poler og nominel strøm IE på 100 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Nominel permanent strøm ved AC-23, 400 V: 100 A.
  • Variantbeskrivelsen angiver 415 V AC-23 og 100 A.
  • Nominel drifteffekt ved AC-23, 400 V: 55 kW. Koblingskapaciteten ved 400 V er også angivet til 55 kW.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Nominel driftsspænding: 800–800 V. Maks. nominel driftsspænding Ue AC: 800 V.

Hjælpekontakter og øvrige oplysninger

Variantbeskrivelsen nævner en monteret AUX-kontakt med 1 NO og 1 NC. De tekniske attributter angiver 4 NO- og 4 NC-hjælpekontakter samt 0 skiftekontakter. Oplysningerne om hjælpekontakter er således ikke enslydende.

  • Dimensioner: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt.
  • Har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser.
  • Ikke angivet til frontmontering i center eller 4-hulsmontering.
  • NEMA-beskyttelsesgrad er angivet som "Andet".
  • Serien overholder IEC 60947-1 og IEC 60947-3.
  • Typebetegnelse: 1SCA164330R1001, OTL100GT4M. Varenummer: 7805051395. EAN: 6417019935669.

Specifikationer

  • Varenummer:
    7805051395
  • EAN nummer:
    6417019935669
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164330R1001, OTL100GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
