ABB OTL125GBA4M vedligeholdelsesafbryder, 4-polet, 125 A, 55 kW, IP65

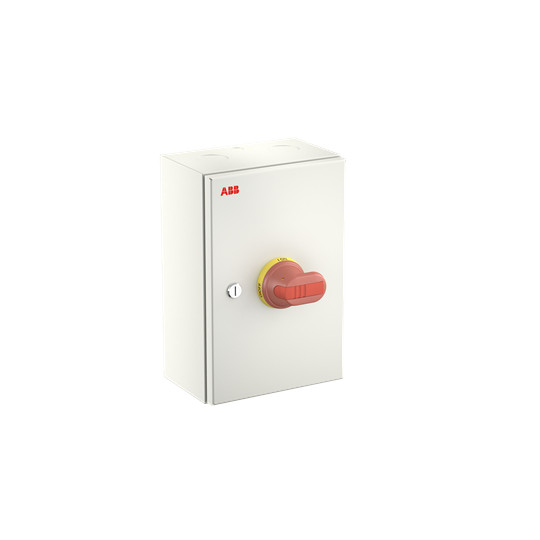

ABB OTL125GBA4M vedligeholdelsesafbryder, 4-polet og 125 A, i lys kapsling med rødt drejehåndtag, set skråt forfra.ABB OTL125GBA4M vedligeholdelsesafbryder, 4-polet og 125 A, set mere lige forfra med kapslingens røde drejehåndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder i stålpladekapsling med IP65, 125 A, 55 kW ved AC-23/400 V og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051407
  • EAN nr.:
    6417019935829
  • Typenr.:
    1SCA164342R1001, OTL125GBA4M
pr. stk. inkl. moms
7.449,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL125GBA4M er en komplet, 4-polet vedligeholdelsesafbryder i stålpladekapsling til industrielle installationer. Den er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Afbryderen fungerer også som hovedafbryder og er egnet til indbygning af fordeler.

Tekniske data

  • Nominel strøm: 125 A, herunder 125 A permanent strøm ved AC-23, 400 V.
  • Nominel driftseffekt og koblingskapacitet: 55 kW ved AC-23, 400 V.
  • Leverandørens produktbetegnelse angiver 415 V AC-23. De tekniske data angiver en maksimal nominel driftsspænding Ue på 800 V AC.
  • Nominel korttidsstrømstyrke Icw: 2,5 kA.
  • Beskyttelsesgrad: IP65. Indkapslingen er beskyttet mod lavtryksvandstråler og er beregnet til indendørs og udendørs brug.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Hovedstrømkreds med skrueforbindelse. Kontrolelementet er rødt.
  • Komplet enhed i kapsling. NEMA-beskyttelsesgraden er angivet som Andet.

Funktioner og tilslutning

Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, mens låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

  • Hjælpekontaktdata: 4 NO- og 4 NC-kontakter samt 0 skiftekontakter. Produktbetegnelsen angiver monterede AUX-kontakter som 0NO/0NC.
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt.
  • Har ikke integreret motordrev, mulighed for motordrev som tilvalg eller mulighed for spændingsudløser.
  • Ikke egnet til frontmontering med 4 huller eller frontmontering i center.

Serie og standarder

ABB OTE-serien omfatter vedligeholdelsesafbrydere med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminiums- eller stålpladekapsling; denne model har stålpladekapsling. Serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Typebetegnelse: OTL125GBA4M.
  • Typenummer: 1SCA164342R1001.
  • Varenummer: 7805051407.
  • EAN: 6417019935829.

Specifikationer

  • Varenummer:
    7805051407
  • EAN nummer:
    6417019935829
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164342R1001, OTL125GBA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal hjælpekontakter som er NC:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
