ABB OTL125GA4M vedligeholdelsesafbryder, 4-polet, 415 V AC-23, 125 A, 55 kW, IP65

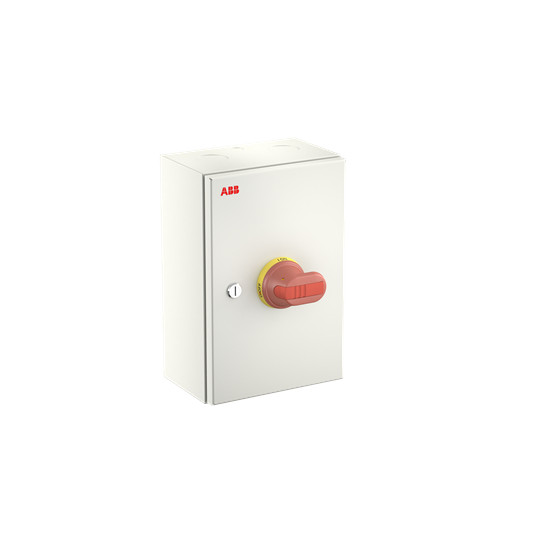

ABB OTL125GA4M vedligeholdelsesafbryder med 4 poler i lys kapsling og rødt betjeningshåndtag.ABB OTL125GA4M vedligeholdelsesafbryder set mere lige forfra med rødt håndtag og låsecylinder på kapslingen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB 4-polet vedligeholdelsesafbryder med 125 A, 55 kW og IP65-stålpladekapsling. Har låsbart rødt håndtag og er beregnet til 5-leder-systemer. Læs mere…
  • Varenr.:
    7805051402
  • EAN nr.:
    6417019935737
  • Typenr.:
    1SCA164337R1001, OTL125GA4M
pr. stk. inkl. moms
7.525,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL125GA4M er en 4-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er udført som komplet enhed i kapsling og fungerer også som hovedafbryder. OTE-serien fås desuden i varianter med plast- eller aluminiumskapsling samt med forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktioner og tilslutning

Afbryderen er beregnet til 5-leder-systemer og har faste neutral- og PE-klemmer. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kabelindføringerne er gevindborede med udbrydningshuller til 2 parallelle kabler og ét styrekabel fra både top og bund.

  • IP65-kapsling til indendørs og udendørs brug, beskyttet mod lavtryksvandstråler
  • Rødt betjeningshåndtag, der kan aflåses med op til 3 hængelåse
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering
  • Egnet til indbygning af fordeler
  • 1 afbryder; ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Uden integreret motordrev; motordrev og spændingsudløser er ikke angivet som tilvalg
  • Ikke egnet til frontmontering i center eller 4-huls frontmontering

Tekniske data

  • Poltal: 4
  • Nominel strøm: 125 A
  • Nominel permanent strøm ved AC-21, 400 V: 125 A
  • Produktbetegnelsen angiver 415 V AC-23 og 125 A; supplerende data angiver også 125 A ved AC-23, 400 V
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW; koblingskapacitet ved 400 V: 55 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Maksimal nominel driftsspænding Ue AC: 800 V; nominel driftsspænding er angivet som 800–800 V
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Standarder: IEC 60947-1 og IEC 60947-3

Hjælpekontakter

Datagrundlaget angiver forskellige oplysninger om hjælpekontakter: Den specifikke produktbetegnelse angiver monteret 1 NO- og 1 NC-kontakt. Attributterne angiver 4 NO-kontakter, og supplerende attributter angiver desuden 4 NC-kontakter. Antallet af skiftekontakter er angivet som 0.

Identifikation

  • Type: OTL125GA4M
  • Typebetegnelse: 1SCA164337R1001
  • Produktnummer: 7805051402
  • EAN: 6417019935737

Specifikationer

  • Varenummer:
    7805051402
  • EAN nummer:
    6417019935737
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164337R1001, OTL125GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
