ABB OTP16GB4M vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, IP65

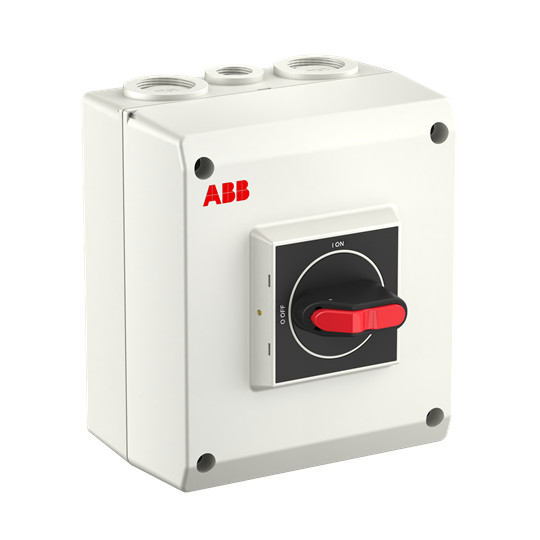

ABB OTP16GB4M vedligeholdelsesafbryder, 4-polet og 16 A, i hvid kapsling med rød drejeknap og kabelindføringer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTP16GB4M er en 4-polet vedligeholdelsesafbryder i plastkapsling med IP65, sort drejeknap, 16 A mærkestrøm og 7,5 kW koblingskapacitet ved 400 V. Læs mere…
  • Varenr.:
    7805051498
  • EAN nr.:
    6417019939490
  • Typenr.:
    1SCA164773R1001, OTP16GB4M
pr. stk. inkl. moms
760,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTP16GB4M er en 4-polet vedligeholdelsesafbryder i komplet plastkapsling til almindelige industrielle installationer. Den har sort drejeknap, skrueforbindelser og IP65-beskyttelsesgrad og er beregnet til både indendørs og udendørs brug. Afbryderen fungerer også som hovedafbryder og er beregnet til et 5-ledersystem med fast neutral- og PE-klemme.

OTE-serien fås i varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien leveres med plast-, aluminium- eller stålpladekapsling afhængigt af variant.

Funktioner og tilslutning

  • Håndtaget kan aflåses med op til tre hængelåse.
  • Låget er forblokeret, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Enheden har én afbryder og ingen hjælpekontakter: 0 NO, 0 NC og 0 skiftekontakter.
  • Ingen integreret motordrift eller mulighed for motordrev eller spændingsudløser. Udførelsen er ikke en nødstop-, sikkerheds- eller reverseringsafbryder.
  • Ikke egnet til frontmontering i center eller 4-hulsfront. Angivet som egnet til indbygning af fordeler.

Tekniske data

  • Poltal: 4
  • Mærkestrøm IE: 16 A
  • Nominel permanent strøm: 16 A ved AC-21, 400 V; supplerende data angiver også 16 A ved AC-23, 400 V.
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW. Koblingskapacitet ved 400 V: 7,5 kW.
  • Supplerende variantbetegnelse angiver 415 V AC-23, 16 A og 7,5 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er desuden angivet som 750–750 V i produktdataene.
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Mål: 150 mm høj, 130 mm bred og 85 mm dyb.
  • Kontrolelement: sort drejeknap. Tilslutning af hovedstrømkreds: skrueforbindelse.
  • Beskyttelsesgrad: IP65. NEMA-beskyttelsesgrad er angivet som Andet.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051498
  • EAN nummer:
    6417019939490
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164773R1001, OTP16GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
