ABB OTL40GA6M vedligeholdelsesafbryder, 6-polet, 40 A, 415 V AC-23, 18,5 kW, IP65

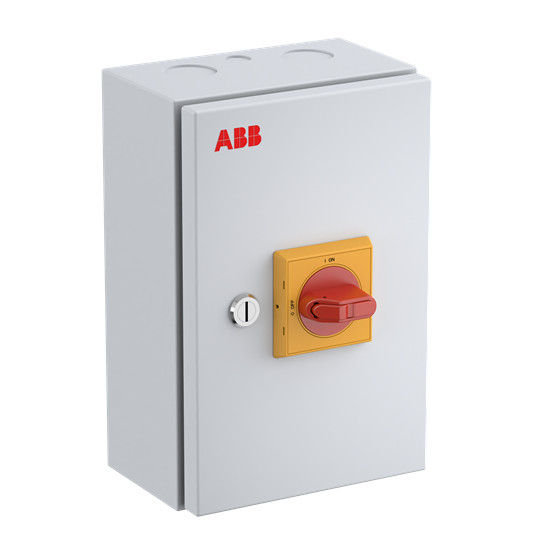

ABB OTL40GA6M 6-polet vedligeholdelsesafbryder med grå kapsling, rødt drejegreb og gult betjeningsfelt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL40GA6M er en 6-polet vedligeholdelsesafbryder med 40 A, 18,5 kW, stålpladekapsling og IP65-beskyttelse til industrielle installationer. Læs mere…
  • Varenr.:
    7805051656
  • EAN nr.:
    6417019941165
  • Typenr.:
    1SCA164931R1001, OTL40GA6M
pr. stk. inkl. moms
7.061,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL40GA6M er en 6-polet vedligeholdelsesafbryder i OTE-serien, beregnet til almindelige industrielle installationer. Denne variant har stålpladekapsling, rødt-gult drejegreb og IP65-beskyttelse. OTE-serien fås også med plast- eller aluminiumskapsling og i varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder.

Funktioner og udførelse

Afbryderen er udført som både vedligeholdelsesafbryder og hovedafbryder. Den er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Drejegrebet kan aflåses med op til tre hængelåse. Grebet er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Indkapslingen er beskyttet mod lavtryksvandstråler og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Hovedstrømkredsen tilsluttes med skrueforbindelse.

Tekniske data

  • Antal poler: 6
  • Nominel strøm: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Produktbetegnelsen angiver 415 V AC-23
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet til 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO, 1 NC og 0 med skiftefunktion
  • Beskyttelsesklasse: IP65
  • Betjeningselement: drejeknap, angivet som rød
  • Komplet enhed i kapsling, egnet til indbygning af fordeler
  • Mål: 250 mm høj, 165 mm bred og 110 mm dyb
  • Beskyttelsesgrad (NEMA): Andet
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Har ikke integreret motordrev, motordrev som tilvalg eller option for spændingsudløser
  • Ikke egnet til frontmontering i center eller frontmontering med 4 huller

Standarder og identifikation

Serien overholder IEC 60947-1 og IEC 60947-3. Typenummer: 1SCA164931R1001. Produktnummer: 7805051656. EAN: 6417019941165.

Specifikationer

  • Varenummer:
    7805051656
  • EAN nummer:
    6417019941165
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164931R1001, OTL40GA6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    165.0 mm
  • Dybde:
    110.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    250.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
