ABB OTL63GB6M vedligeholdelsesafbryder, 6-polet, 63 A, 415 V AC-23, 30 kW

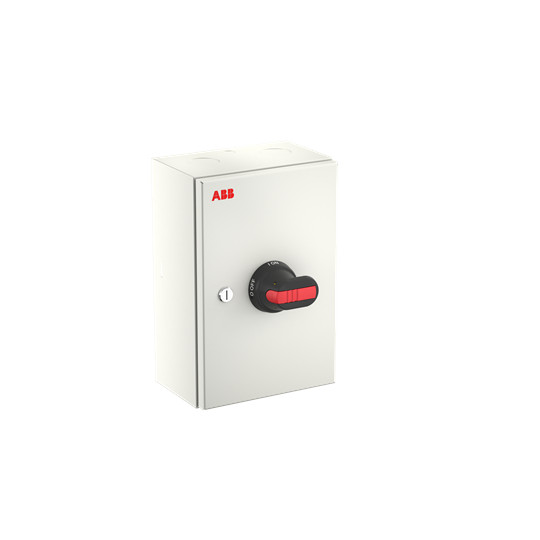

ABB OTL63GB6M 6-polet vedligeholdelsesafbryder på 63 A i kapsling med sort betjening og rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
6-polet ABB-vedligeholdelsesafbryder i stålpladekapsling med 63 A mærkestrøm, 30 kW ved 400 V AC-23 og IP65. Kan aflåses med op til tre hængelåse. Læs mere…
  • Varenr.:
    7805051373
  • EAN nr.:
    6417019935447
  • Typenr.:
    1SCA164308R1001, OTL63GB6M
pr. stk. inkl. moms
8.379,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL63GB6M er en 6-polet vedligeholdelsesafbryder i stålpladekapsling til almindelige industrielle installationer. Den er udført som både vedligeholdelsesafbryder og hovedafbryder og leveres som en komplet enhed i kapsling.

ABB OTE-serien fås i flere varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien findes med plast-, aluminiums- eller stålpladekapsling; denne model er angivet med stålpladekapsling.

Tekniske specifikationer

  • 6 poler og 1 bryder
  • Nominel strøm: 63 A
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel driftseffekt ved AC-23, 400 V: 30 kW
  • Koblingskapacitet ved 400 V: 30 kW
  • Variantbetegnelsen angiver 415 V AC-23; attributterne angiver 30 kW ved 400 V AC-23
  • Nominel driftsspænding og maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttidsstrømstyrke Icw: 1,5 kA
  • Hovedstrømkredsen tilsluttes med skrueforbindelse
  • Sort betjeningselement; betjeningstypen er angivet som andet
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • IP65 på forsiden. NEMA-beskyttelsesgrad er angivet som andet

Funktioner og tilslutning

Kapslingen er beskyttet mod lavtryksvandstråler og er angivet til både indendørs og udendørs brug. De gevindborede kabelindføringer har udbrydningshuller til to parallelle kabler og ét styrekabel, både fra top og bund. Afbryderen er beregnet til 5-leder-system og har faste neutral- og PE-klemmer.

Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Montering og øvrige oplysninger

Modellen er angivet som egnet til indbygning af fordeler. Den er ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev og spændingsudløser er ikke angivet som tilvalg. Frontmontering i center og 4-huls frontmontering er angivet som ikke egnet.

Oplysningerne om hjælpekontakter er modstridende i kildedataene: Attributterne angiver én NO-hjælpekontakt, en supplerende attributpost angiver desuden én NC-hjælpekontakt, mens en varianttekst angiver 0 NO og 0 NC. Antallet af skiftekontakter er angivet til 0.

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051373
  • EAN nummer:
    6417019935447
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164308R1001, OTL63GB6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
