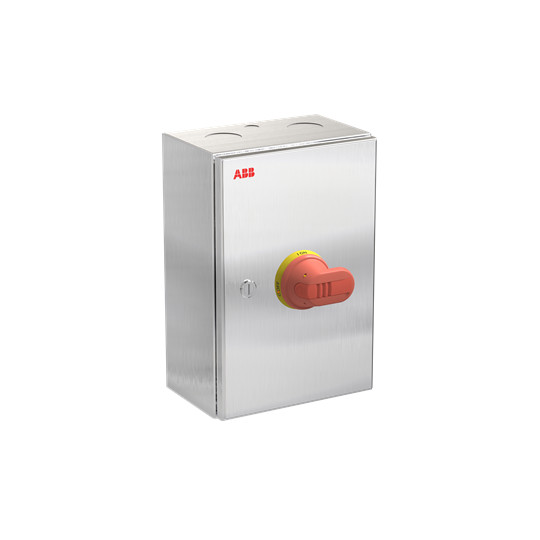

ABB OTR100GA3M vedligeholdelsesafbryder, 3-polet, 100 A, 55 kW, IP65, rustfrit stål

ABB OTR100GA3M vedligeholdelsesafbryder med 3 poler og 100 A i rustfri stålkapsling med rødt håndtag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder i rustfrit stål med 100 A, 55 kW, IP65, låsbart håndtag og fast neutral- og PE-klemme. Læs mere…
  • Varenr.:
    7805051428
  • EAN nr.:
    6417019936055
  • Typenr.:
    1SCA164365R1001, OTR100GA3M
pr. stk. inkl. moms
6.765,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR100GA3M er en 3-polet vedligeholdelsesafbryder i en komplet kapsling af rustfrit stål. Den er beregnet til almindelige industrielle installationer og kan bruges både indendørs og udendørs. Afbryderen er også udført som hovedafbryder.

Elektriske data

  • Nominel strøm: 100 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Supplerende data angiver 100 A ved AC-23, 400 V. Variantbetegnelsen angiver 415 V AC-23.
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 55 kW.
  • Maksimal nominel driftsspænding Ue AC: 800 V. Nominel driftsspænding er også angivet som 800–800 V.
  • Nominel korttids-strømstyrke Icw: 2,5 kA.
  • Hovedstrømkreds med skrueforbindelse.

Konstruktion og funktioner

  • Kapslingens beskyttelsesklasse er IP65, og den er beskyttet mod lavtryksvandstråler.
  • Kabelindføringerne er gevindbearbejdede og har udslagsåbninger til to parallelle kabler og ét styrekabel fra både top og bund.
  • Håndtaget er rødt og kan aflåses med op til tre hængelåse. Låget forblokerer afbryderen, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Til 5-leder-system med fast neutral- og PE-klemme.
  • Variantbetegnelsen angiver monterede AUX-kontakter: 1 NO og 1 NC. Attributdata angiver desuden fire NO-hjælpekontakter, og supplerende attributdata angiver fire NC-hjælpekontakter. Hovedattributterne angiver ingen hjælpekontakter med skiftefunktion.
  • Ingen integreret motordrift, mulighed for motordrev eller mulighed for spændingsudløser.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt.
  • Egnet til indbygning af fordeler, men ikke angivet til frontmontering i centrum eller frontmontering med fire huller.

Mål og standarder

  • Højde: 300 mm.
  • Bredde: 200 mm.
  • Dybde: 135 mm.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

ABB OTE-serien findes i flere varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehør. Serien kan leveres med plast-, aluminiums- eller stålpladekapsling afhængigt af variant.

Specifikationer

  • Varenummer:
    7805051428
  • EAN nummer:
    6417019936055
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164365R1001, OTR100GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
