TA Calypso Exact termostatventil, DN 20, 3/4", lige

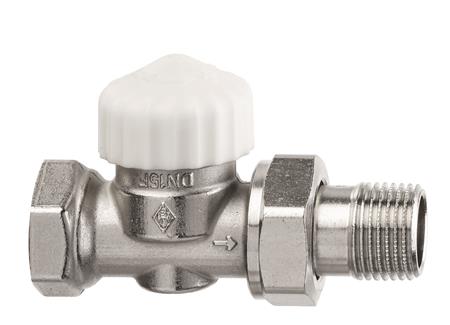

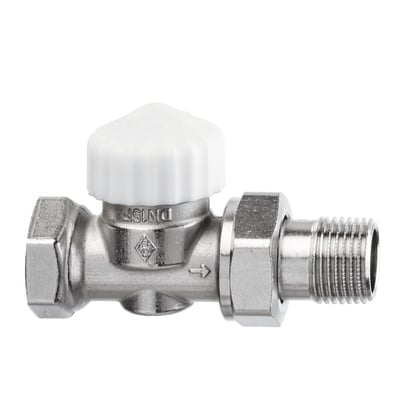

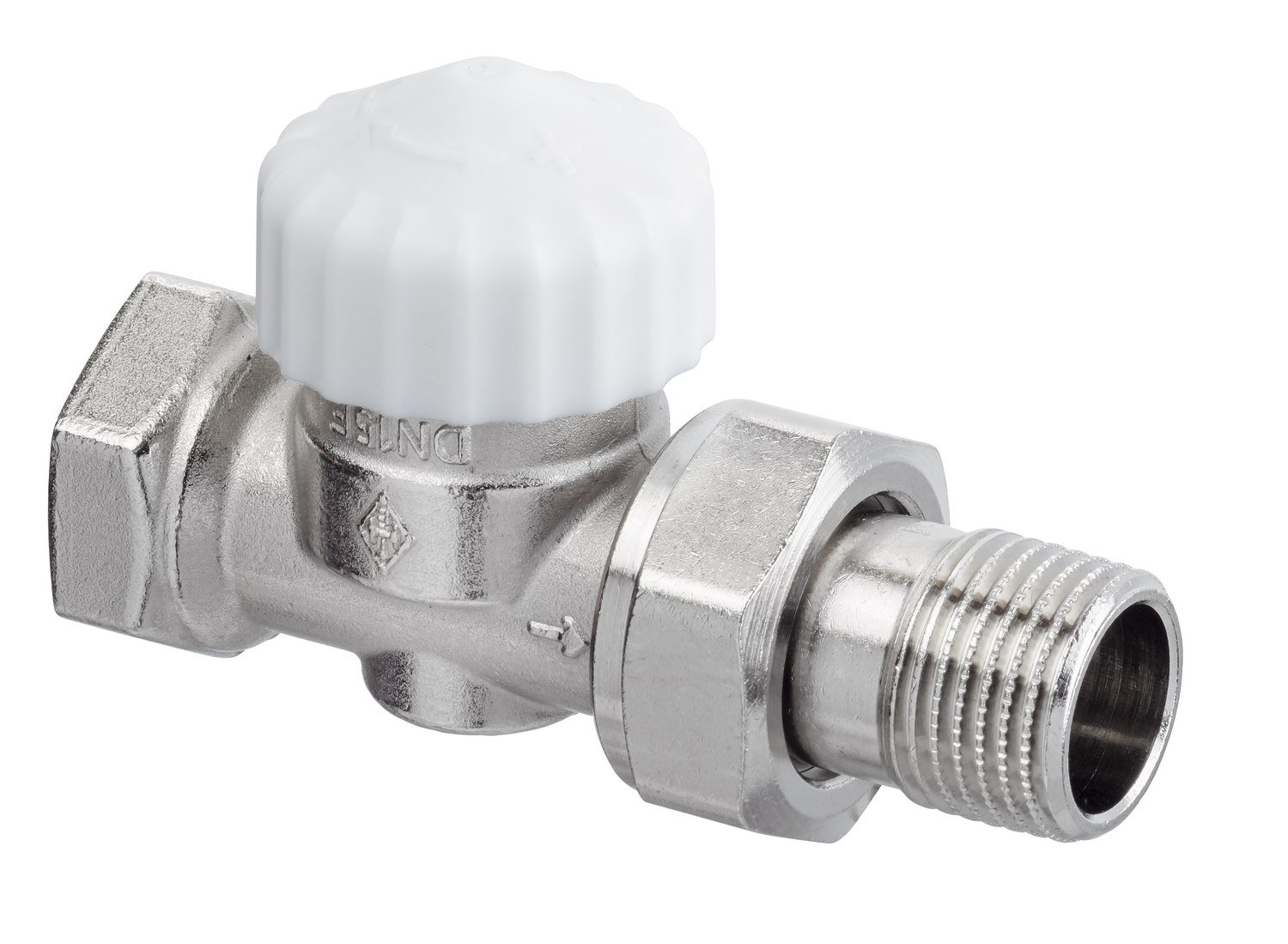

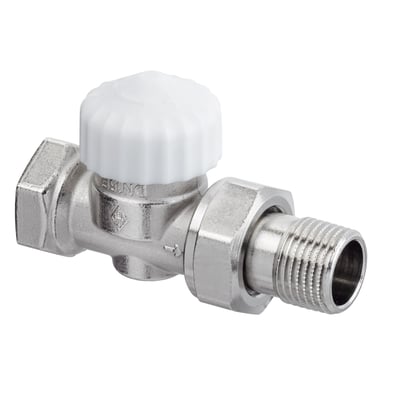

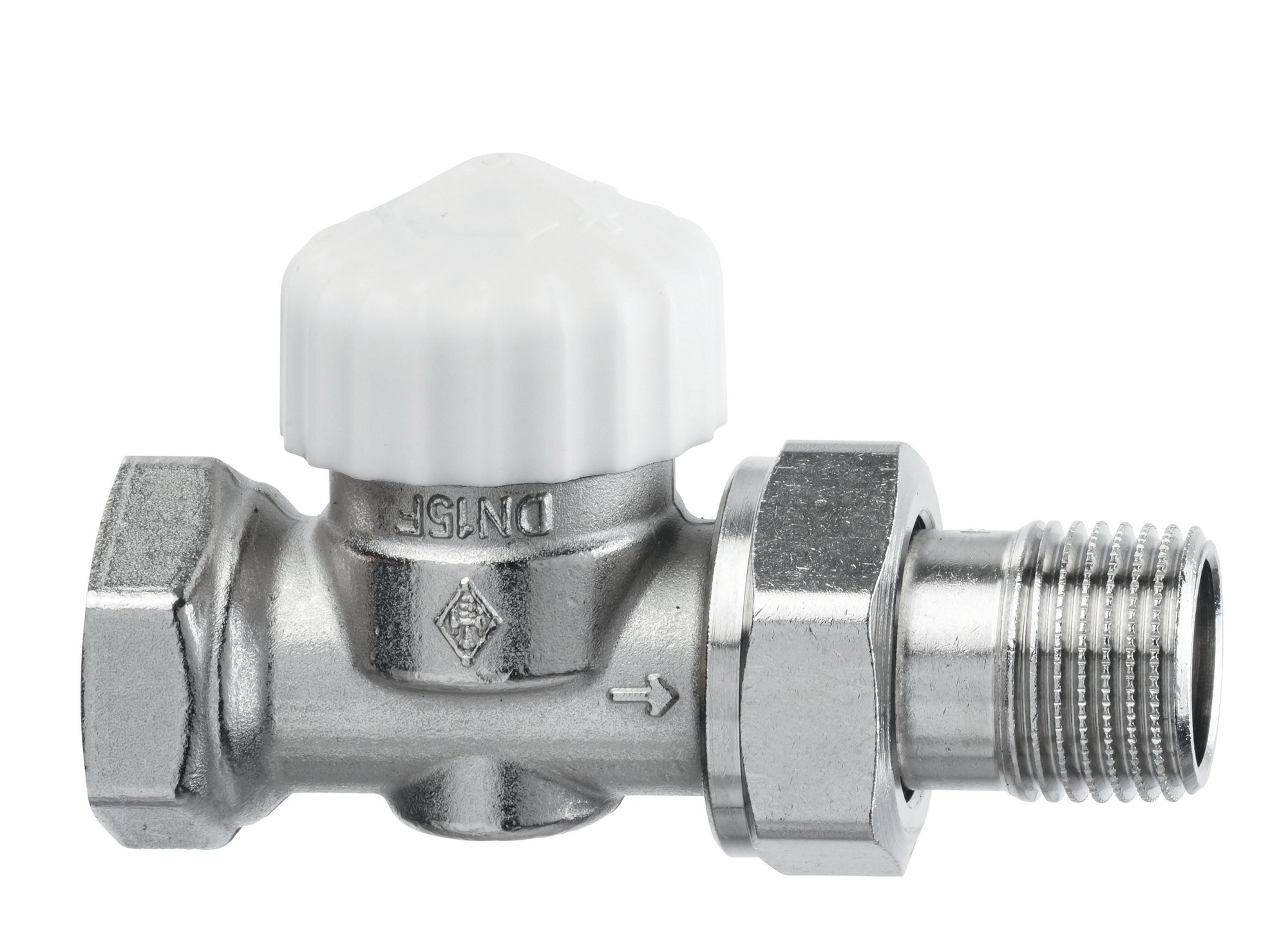

IMI TA Calypso Exact lige termostatventil DN 20 med hvid støvkappe og forniklet ventilhus, set fra siden.IMI TA Calypso Exact lige termostatventil DN 20 set skråt forfra med hvid støvkappe og gevindtilslutning.IMI TA Calypso Exact lige termostatventil DN 20 i vandret sideprofil med synligt gevind og hvid støvkappe.IMI TA Calypso Exact lige termostatventil DN 20 set skråt fra siden med den hvide støvkappe øverst.IMI TA Calypso Exact lige termostatventil DN 20 set tæt fra siden med støbt flowpil og udvendigt gevind.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Lige TA Calypso Exact termostatventil til 2-strengsanlæg, DN 20 og 3/4". Med trinløs forindstilling, M30 x 1,5-tilslutning og Kvs 0,86 m³/h. Læs mere…
  • Varenr.:
    403330106
  • EAN nr.:
    4024052927913
  • Typenr.:
    3452-03.000
pr. stk. inkl. moms
238,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

TA Calypso Exact er en ligeløbende fremløbsventil til 2-strengsanlæg. Den trinløse forindstilling understøtter hydraulisk balancering, så varmefordelingen kan tilpasses varmebehovet. Ventilen har et stort flowområde, lavt lydniveau og lave flowtolerancer. Leverandøren beskriver desuden en støjreducerende indstilling og dobbelt O-ringstætning.

Anvendelse og funktioner

  • Til varmeanlæg med 2-strengssystem og normal til høj temperaturafkøling.
  • Funktioner: regulering, afspærring og trinløs forindstilling.
  • Forindstillingen er uden slaglængdebegrænser.
  • Ventilen er termostatisk forberedt til termostat eller aktuator med IMI Heimeier-tilslutning M30 x 1,5.
  • Leveres med støvkappe. Betjeningen er angivet som termostatisk uden knap, og knapfarven er registreret som hvid.
  • Forkortet byggelængde.

Tekniske data

  • DN 20, lige udførelse og 3/4" rørtilslutning med udvendigt gevind.
  • Trykklasse PN 10; maksimalt arbejdstryk 10 bar.
  • Maksimal arbejdstemperatur: 120 °C. Med beskyttelseshætte eller aktuator er maksimum 100 °C. Leverandørmaterialet angiver desuden 110 °C ved brug af pressfitting. Minimumstemperatur: 2 °C.
  • Kvs-værdi: 0,86 m³/h. KV-værdi: 0,05–0,67 m³/h.
  • Type: slutstykke med udvendigt gevind. Gevindstigning er registreret som 14,0 TPI.
  • Forniklet ventilhus og koblingsdele.

Materialer og vedligehold

  • Ventilhus: messing. O-ringe og kegle: EPDM-gummi. Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren).
  • Spindel: Niro-stål med dobbelt O-ringstætning.
  • Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget.
  • SVHC-stof over 0,1 %: bly.

Rørtilslutning og kompatibilitet

Ventilen er beregnet til 2-strengsanlæg og ikke til 1-strengssystemer. Leverandørbeskrivelsen angiver en dobbelt tilslutningsfitting, der passer til klemmerørsfitting til Alu/PEX-rør. For udgaven med indvendigt gevind beskrives tilslutning til gevindrør eller via kompressionsfittings til kobberrør og præcisionsstålrør. Produktdataene for denne ventil angiver udvendigt gevind.

Radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso Exact, Calypso F eller Eclipse F. Ventilen er ikke angivet til modsat strømningsretning og har ikke bøjet slutstykke, klemringssæt eller automatisk udløbsstyring.

Identifikation

  • Typebetegnelse: 3452-03.000.
  • Produktnummer: 403330106.
  • EAN: 4024052927913.
  • Oprindelsesland: DE.

Specifikationer

  • Varenummer:
    403330106
  • EAN nummer:
    4024052927913
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3452-03.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    False
  • betjening:
    Termostatisk uden knap
  • Dimension:
    3/4
  • Dimension af ledningstilslutning:
    3/4 tomme
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    20
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Hvid
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Lige
  • Gevind:
    3/4"
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • KV-værdi:
    0.05 - 0.67 m³/h
  • kvs:
    0,86m³/h
  • KVS værdi:
    0.86 m³/h
  • Materiale:
    Messing
  • Materiale til hus:
    Messing
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    False
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Passer til:
    2-strengsanlæg
  • Retning:
    Ligeløbende
  • Størrelse på radiatortilslutning:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    True
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Ventiltype:
    Fremløbsventil
  • Producent/forhandler:
    IMI
