Calypso exact radiatorventil, 3/4", DN 20, omvendt vinkel

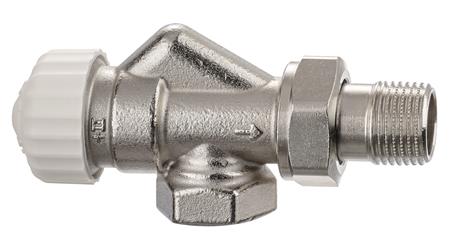

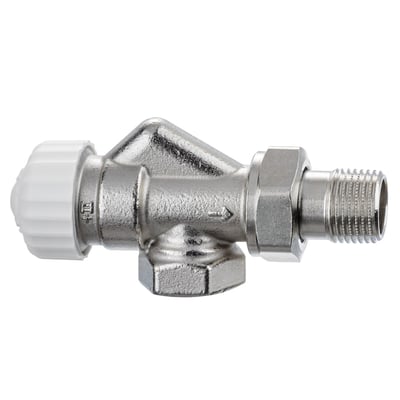

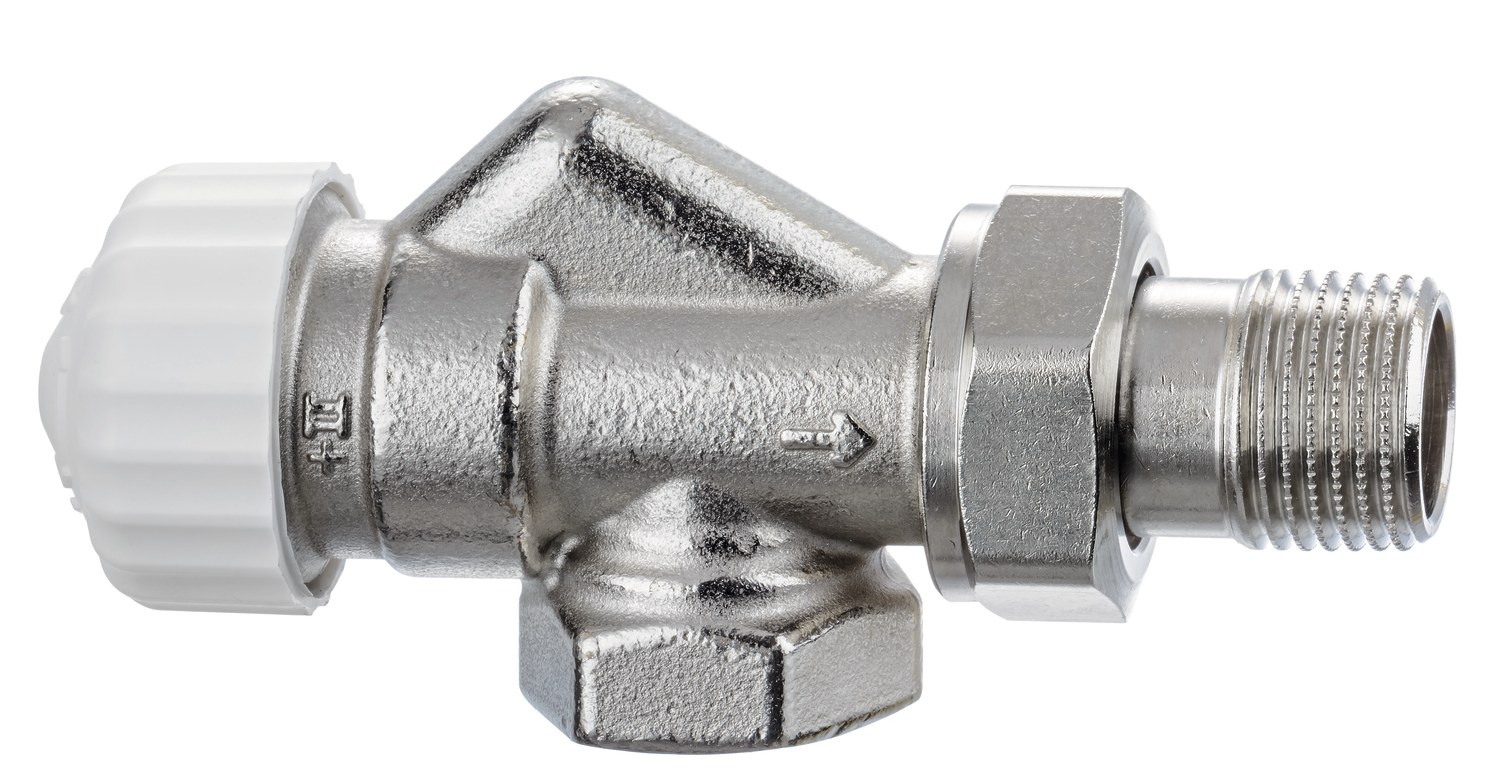

IMI Calypso exact radiatorventil i omvendt vinkel, set fra siden med hvid beskyttelseshætte og gevindtilslutninger.IMI Calypso exact radiatorventil i omvendt vinkel, hvor det nedadrettede tilslutningsstykke ses tydeligt.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Omvendt vinklet fremløbsventil til 2-strengsanlæg med trinløs forindstilling, 3/4" gevind, DN 20, M30 x 1,5-tilslutning og trykklasse PN 10. Læs mere…
  • Varenr.:
    403332106
  • EAN nr.:
    4024052927715
  • Typenr.:
    3450-03.000
pr. stk. inkl. moms
275,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Calypso exact er en termostatisk fremløbsventil til 2-strengs varmeanlæg med normal til høj temperaturafkøling. Den integrerede, trinløse forindstilling understøtter hydraulisk balancering, så varmefordelingen kan tilpasses varmebehovet. Ventilen har et stort flowområde, lavt lydniveau og lave flowtolerancer.

Funktioner og anvendelse

  • Til varmeanlæg og 2-strengssystemer; ikke egnet til 1-strengssystemer.
  • Regulering, afspærring og trinløs forindstilling.
  • Optimeret støjreduktion via en særligt udformet indstilling.
  • Dobbelt O-ring-tætning.
  • Omvendt vinklet udførelse med forkortet byggelængde.
  • Forhåndsindstillet og termostatisk forberedt.
  • Ikke udført med automatisk udløbsstyring eller bøjet slutstykke.

Tekniske oplysninger

  • Ventiltype: fremløbsventil, DN 20.
  • Radiator- og rørtilslutning: 3/4"; type: slutstykke med udvendigt gevind.
  • Tilslutning til termostat eller aktuator: IMI Heimeier M30 x 1,5.
  • Gevindstigning: 14,0 TPI.
  • Trykklasse: PN 10; maksimalt arbejdstryk: 10 bar.
  • Medietemperatur: 2–120 °C. Maksimal arbejdstemperatur er 100 °C med beskyttelseshætte eller aktuator.
  • Kv-værdi: 0,05–0,67 m³/h; Kvs-værdi: 0,86 m³/h.
  • Udført med støvkappe. Knappens farve er angivet som hvid, og betjeningen er termostatisk uden knap.
  • Uden slaglængdebegrænser og uden klemringssæt. Ikke beregnet til modsat strømningsretning.

Tilslutning og materialer

Den dobbelte tilslutningsfitting er egnet til klemmerørsfitting til Alu/PEX-rør. Leverandørdata beskriver desuden en udgave med indvendigt gevind til gevindrør eller kompressionsfittings til kobberrør og præcisionsstålrør.

  • Ventilhus: messing, forniklet og nikkelbelagt.
  • O-ringe og kegle: EPDM-gummi.
  • Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotactic polystyrene).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Produktdata angiver bly som SVHC-stof over 0,1 %.

Den komplette termostatindsats kan udskiftes med serviceværktøj uden at aftappe anlægget. Dobbelt O-ring-tætning er angivet med henblik på holdbar og vedligeholdelsesfri drift.

Kompatibilitet og identifikation

Radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso exact, Calypso F eller Eclipse F.

  • Typebetegnelse: 3450-03.000.
  • Produktnummer: 403332106.
  • EAN: 4024052927715.

Specifikationer

  • Varenummer:
    403332106
  • EAN nummer:
    4024052927715
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3450-03.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    False
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    3/4 tomme
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    20
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Hvid
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Fejlvinkel
  • Gevind:
    3/4"
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • KV-værdi:
    0.05 - 0.67 m³/h
  • kvs:
    0,86m³/h
  • KVS værdi:
    0.86 m³/h
  • Materiale:
    Messing
  • Materiale til hus:
    Messing
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    False
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Passer til:
    2-strengsanlæg
  • Retning:
    Omvendt
  • Størrelse på radiatortilslutning:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    True
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Ventiltype:
    Fremløbsventil
  • Producent/forhandler:
    IMI
