ABB KSE316GTPN EMC-vedligeholdelsesafbryder, 3-polet, 16 A, 7,5 kW, IP65, aluminiumskapsling

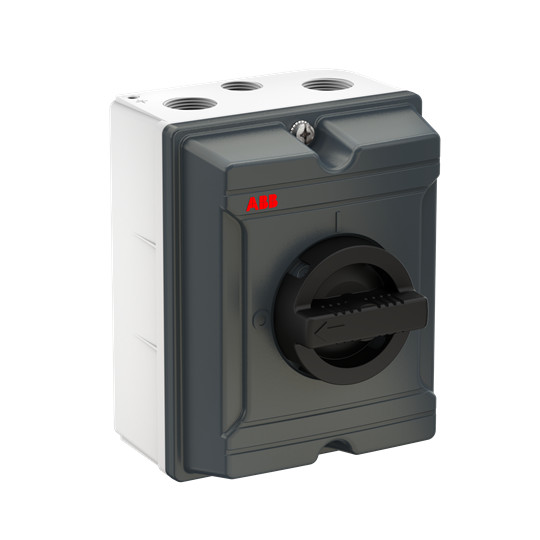

ABB KSE316GTPN 3-polet EMC-vedligeholdelsesafbryder på 16 A i aluminiumskapsling med sort drejegreb, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB KSE316GTPN er en 3-polet EMC-vedligeholdelsesafbryder med aluminiumskapsling, IP65, 16 A og 7,5 kW. Læs mere…
  • Varenr.:
    7805051695
  • EAN nr.:
    6417019941554
  • Typenr.:
    1SCA164970R1001, KSE316GTPN
pr. stk. inkl. moms
1.662,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB KSE316GTPN er en EMC-vedligeholdelsesafbryder i ABB EMC OTE-serien, beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne model er udført med aluminiumskapsling og sort drejegreb. EMC OTE-serien findes også i varianter med andre poltal, strøm- og effektstørrelser samt kapslings- og tilbehørsmuligheder.

Funktioner og udførelse

  • 3-polet vedligeholdelsesafbryder, udført som hovedafbryder.
  • Komplet enhed i kapsling med IP65-beskyttelsesgrad. Kapslingen er UV-bestandig og beskyttet mod lavtryksvandstråler.
  • Til 5-leder-system og med fast neutral- og PE-klemme.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Gevindbearbejdede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • EMC-beskyttelsen etableres med en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Der er ikke behov for særlige EMC-kabelforskruninger.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse. Kontrolelementet er sort.

Tekniske data

  • Nominel strøm: 16 A.
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW. Koblingskapacitet ved 400 V: 7,5 kW.
  • Den supplerende produkttitel angiver 415 V AC-23. Attributdata angiver 16 A ved AC-21, 400 V; supplerende attributdata angiver også 16 A ved AC-23, 400 V.
  • Maks. nominel driftsspænding Ue AC: 690 V. Attributdata angiver desuden nominel driftsspænding på 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Mål: 130 mm bred, 165 mm høj og 103 mm dyb.
  • Én afbryder. Ingen hjælpekontakter af typen NO, NC eller med skiftefunktion.
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt. Ingen integreret motordrift eller mulighed for motordrift eller spændingsudløser.
  • Egnet til indbygning af fordeler. Ikke egnet til frontmontering i center eller 4-huls frontmontering.
  • NEMA-beskyttelsesgrad: Andet.

Standarder og identifikation

ABB EMC OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4. Typenummer: 1SCA164970R1001. Produktnummer: 7805051695. EAN: 6417019941554.

Specifikationer

  • Varenummer:
    7805051695
  • EAN nummer:
    6417019941554
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164970R1001, KSE316GTPN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
