ABB OTE40GT4M EMC-vedligeholdelsesafbryder, 4-polet, 40 A, 18,5 kW, IP65, plastkapsling

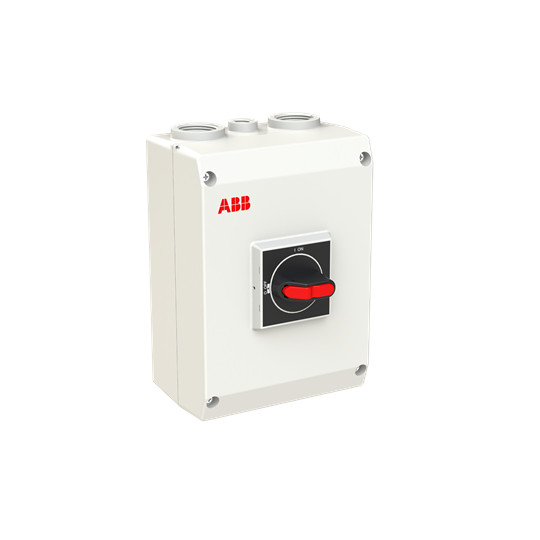

ABB OTE40GT4M EMC-vedligeholdelsesafbryder med hvid plastkapsling og rød drejeknap, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB EMC-vedligeholdelsesafbryder med 40 A, 18,5 kW ved 400 V AC-23, sort drejeknap og IP65-plastkapsling. Læs mere…
  • Varenr.:
    7805051583
  • EAN nr.:
    6417019940427
  • Typenr.:
    1SCA164858R1001, OTE40GT4M
pr. stk. inkl. moms
1.515,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

EMC-vedligeholdelsesafbryder til frekvensomformere

ABB OTE40GT4M er en 4-polet EMC-vedligeholdelsesafbryder til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Denne variant leveres som en komplet enhed i plastkapsling med sort drejeknap. OTE-serien fås også i varianter med aluminiumsindkapsling samt forskellige poltal, strøm- og effektstørrelser og tilbehørsmuligheder.

Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Den er udført som vedligeholdelsesafbryder og hovedafbryder og er egnet til indbygning af fordeler.

EMC-beskyttelse og kapsling

EMC-beskyttelsen etableres med en metalplade i bunden, som forbindes til kabelskærmene med de medfølgende klemmer. Der er dermed ikke behov for særlige EMC-kabelforskruninger. Kapslingen er UV-bestandig og har beskyttelsesgrad IP65, som beskytter mod lavtryksvandstråler. Den er beregnet til indendørs og udendørs brug.

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske oplysninger

  • Type: OTE40GT4M
  • Typebetegnelse: 1SCA164858R1001
  • Varenummer: 7805051583
  • EAN: 6417019940427
  • Antal poler: 4
  • Nominel strøm IE: 40 A
  • Nominel permanent strøm: 40 A ved AC-21, 400 V; 40 A ved AC-23 ifølge variantbetegnelsen
  • Variantbetegnelsen angiver 415 V AC-23. Produktdata angiver koblingskapacitet og nominel driftseffekt på 18,5 kW ved 400 V AC-23.
  • Maks. nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er også angivet som 750–750 V i produktdata.
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hjælpekontakter: 1 NO og 1 NC; ingen hjælpekontakter med skiftefunktion
  • Antal brydere: 1
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Betjening: sort drejeknap
  • Mål: bredde 145 mm, højde 200 mm, dybde 90 mm
  • Beskyttelsesgrad: IP65. NEMA-beskyttelsesgrad er angivet som andet.
  • Kan aflåses. Ingen integreret motordrift, og motordrev eller spændingsudløser tilbydes ikke som option.
  • Ikke udført som nødstop- eller reverseringskontakt eller som sikkerhedsafbryder. Ikke beregnet til frontmontering i center eller 4-hulsmontering.

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051583
  • EAN nummer:
    6417019940427
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164858R1001, OTE40GT4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
