ABB Frekvensomformer ACH580-01, 45 kW, 3 × 380–480 V, IP55

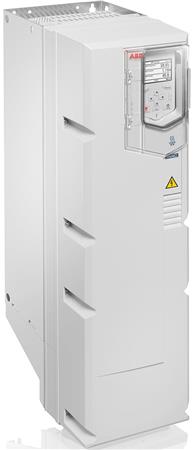

ABB ACH580-01 frekvensomformer til 45 kW, 380–480 V og IP55, set skråt forfra med betjeningspanel.
Skaffevare
Levering til din adresse 99,00 kr. (leveres tirsdag d. 10/11 - fredag d. 20/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC, 45 kW, 3-faset 380–480 V og IP55. Med assistentbetjeningspanel og Safe Torque Off (SIL 3/PLe). Læs mere…
  • Varenr.:
    2165004774
  • EAN nr.:
    6438177306337
  • Typenr.:
    ACH580-01-088A-4+B056+J400+N2901
pr. stk. inkl. moms
39.359,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 til HVAC

ACH580-01 fra ABB tilhører serien Industry-specific og er beregnet til HVAC-applikationer. Frekvensomformeren har et assistentbetjeningspanel, som giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj. I/O-udvidelsesmoduler og fieldbus-protokoller fås som tilbehør.

Komplet produktkonfiguration: ACH580-01-088A-4+B056+J400+N2901.

Tekniske data

  • Netspænding: 3 × 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 45 kW
  • Nominel strøm: 88 A
  • Effekt ved tung belastning: 37 kW
  • Strøm ved tung belastning: 72 A
  • Effekt ved lineær og kvadratisk belastning: 45 kW
  • Safe Torque Off (STO): inkluderet, SIL 3/PLe
  • Kapslingsklasse: IP55
  • Beskyttelsesgrad: NEMA 12
  • Netspændingstolerance: 10 %
  • Netfrekvenstolerance: 5 %
  • Motorspænding: 3 faser, 0–480 V
  • Maks. udgangsspænding: 480 V
  • Maks. udgangsfrekvens: 500 Hz
  • Maks. motorkabellængde: 100 meter, angivet som overholdende EMC-direktivet
  • Ekstern styrespænding: 24 V DC, inkluderet
  • Byggestørrelse: R5
  • Effektforbrug: 1139 W
  • Vægt: 29 kg

Tilslutninger og kommunikation

Frekvensomformeren har 2 analoge indgange, 2 analoge udgange, 6 digitale indgange og 3 digitale udgange. Den har desuden 1 RS485-interface, 1 USB-interface, 2 parallelle interfaces og 2 øvrige interfaces.

BACnet MS/TP, Modbus RTU og N2 er angivet som inkluderet. Andre angivne protokolunderstøttelser omfatter BACnet, Modbus, LON, TCP/IP, EtherNet/IP, DeviceNet, CAN, PROFIBUS, PROFIsafe og DeviceNet Safety. Oplysningerne om PROFINET IO er modstridende i produktdataene.

Produktdataene angiver anvendelse i både industrielle områder og bolig- og kontormiljøer. Frekvensomformeren understøtter ikke 4-kvadrantdrift og har ikke en integreret bremsemodstand.

Konfiguration og mål

  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke, angivet med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • Mål angivet i leverandørbeskrivelsen, H × B × D: 732 × 203 × 320 mm
  • Højden er også angivet som 1023 mm i produktets attributdata

Specifikationer

  • Varenummer:
    2165004774
  • EAN nummer:
    6438177306337
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-088A-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    203.0 mm
  • Dybde:
    320.0 mm
  • Effektforbrug:
    1139.0 W
  • Højde:
    1023.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    45.0 kW
  • Max effekt ved liniær belastning:
    45.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    88.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    True
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    True
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
