Altivar Process ATV930D22N4 frekvensomformer, 22 kW, 3 x 400 V, IP21

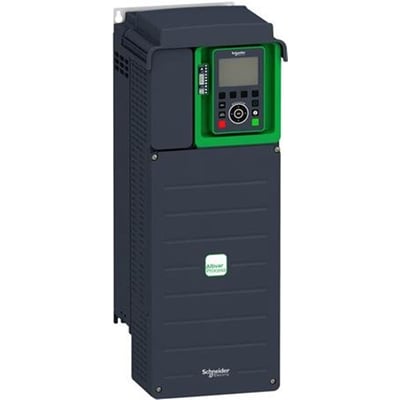

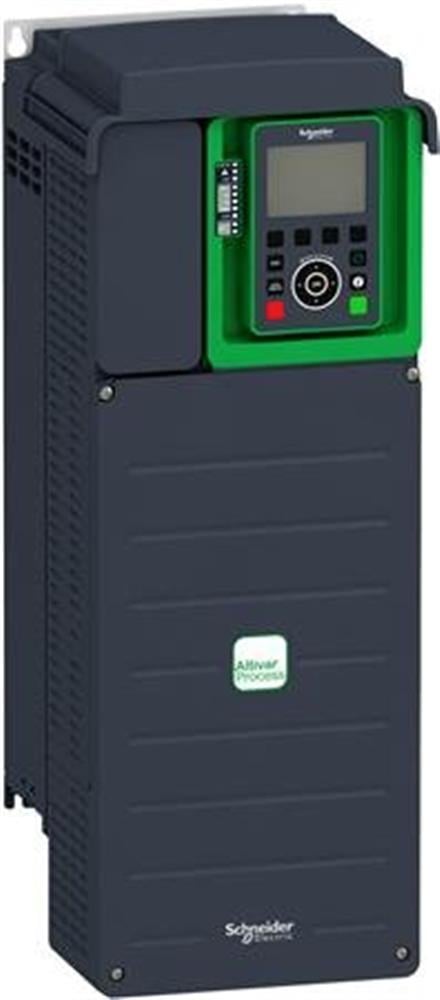

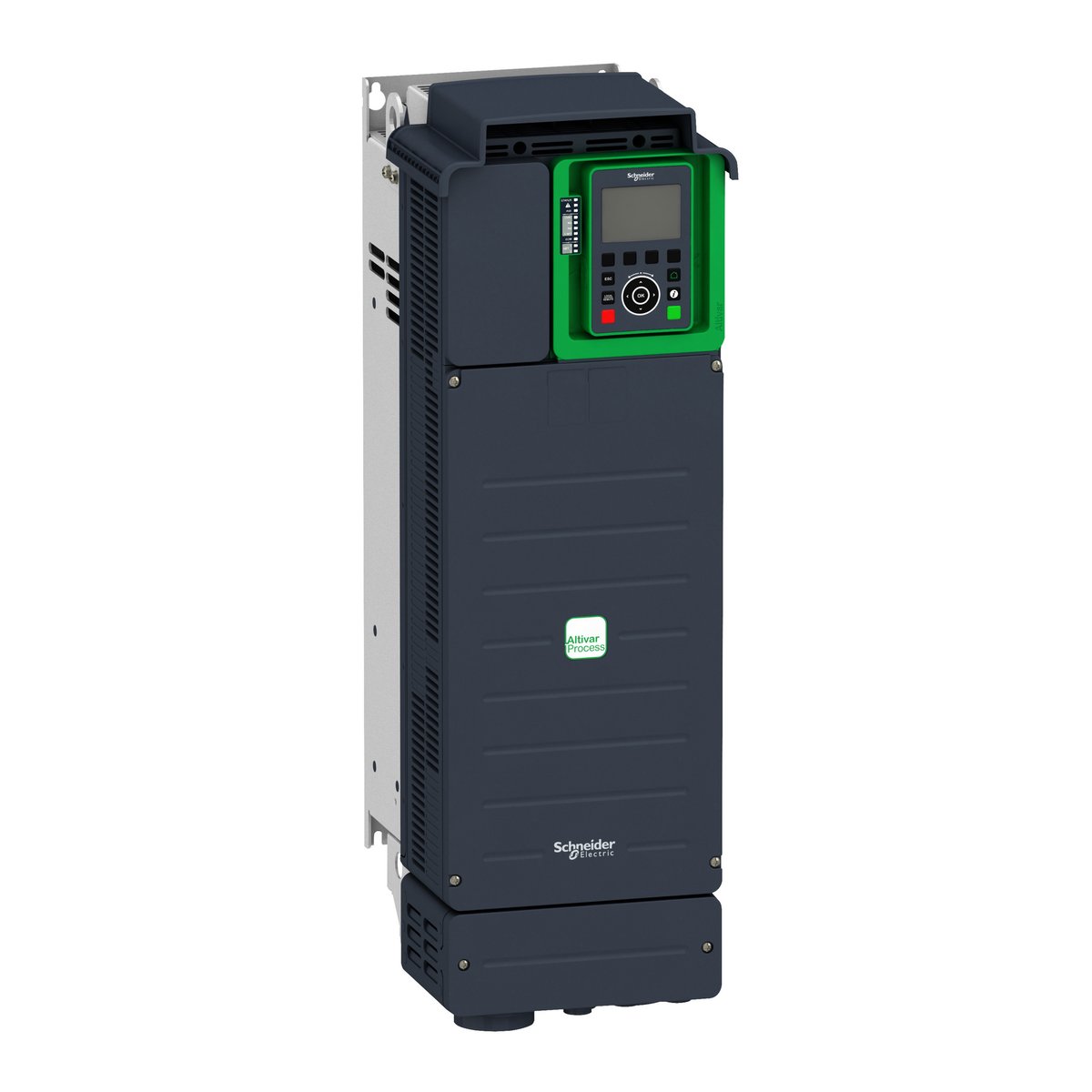

Schneider Electric Altivar Process ATV930D22N4-frekvensomformer, 22 kW og 3 x 400 V, set forfra med grønt betjeningspanel.Schneider Electric Altivar Process ATV930D22N4-frekvensomformer, 22 kW og 3 x 400 V, set skråt med side og monteringsbeslag synlige.
1 stk. på lager
GLS Pakkeshop 45,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Torsdag d. 12/11
GLS Erhverv59,00 kr.Torsdag d. 12/11
GLS Hjemmelevering75,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Altivar Process ATV930D22N4 er en 22 kW frekvensomformer til 3-fasede synkrone og asynkrone motorer med 380–480 V AC-forsyning og IP21-kapsling. Læs mere…
  • Varenr.:
    7565723647
  • EAN nr.:
    3606480883354
  • Typenr.:
    ATV930D22N4
pr. stk. inkl. moms
26.324,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til industrielle processer

Altivar Process ATV930D22N4 er en 3-faset spændingskonverter til synkrone og asynkrone strømmotorer. Den er beregnet til industrielle processer, blandt andet inden for olie og gas, minedrift, mineraler og metaller samt fødevarer, drikkevand og spildevand.

Ved anvendelser med lille overbelastning understøtter omformeren motorer med en nominel effekt på op til 22 kW/30 hk og overbelastning på op til 120 %. Ved anvendelser med betydelig overbelastning understøtter den motorer på op til 18,5 kW/25 hk og overbelastning på op til 150 %. Den nominelle forsyningsspænding er 380–480 V AC.

Funktioner og tilslutning

Omformeren har funktioner til motorstyring og styring af koblinger i master/slave-applikationer. Den integrerede dobbelte Ethernet-port understøtter EtherNet/IP og Modbus TCP til integration i automatiseringssystemer. Netværksservices understøtter driftskontinuitet ved forbindelsesafbrydelser. Webserver, datalogning og procesovervågning giver adgang til driftsdata og understøtter fejlfinding og vedligeholdelse.

Leverandørmaterialet angiver integreret effektmåling og energidashboard, processtyring, overvågning og beskyttelse samt start/stop-funktion. Det omtaler også en dynamisk QR-kode med adgang til information om driftsforstyrrelser.

Tekniske specifikationer

  • Type: ATV930D22N4
  • Effekt: 22 kW ved både kvadratisk og lineær belastning
  • Indgang og udgang: 3 faser
  • Netfrekvens: 50/60 Hz
  • Tolerance for netspænding: 10 %
  • Tolerance for netfrekvens: 5 %
  • Nominel udgangsstrøm: 46,3 A
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Kapslingsklasse: IP21
  • Mål: 545,9 mm høj, 211 mm bred og 235 mm dyb
  • Signaler: 3 analoge indgange, 2 analoge udgange, 8 digitale indgange og 1 digital udgang
  • RS485: 3 hardwareinterfaces
  • Attributdata angiver 0 hardwareinterfaces for RS232, RS422, seriel TTY, USB, parallel, PROFINET, industriel Ethernet og andre interfaces. Leverandørbeskrivelsen omtaler samtidig en integreret dobbelt Ethernet-port.

Montering og øvrige oplysninger

Omformeren er beregnet til lodret vægmontering med en hældning på ±10°. Leverandørmaterialet angiver THDi <48 % ved 80 % belastning og 44 % ved 50 Hz. Det omtaler desuden en variant med THDi <5 %; det fremgår ikke, at denne variant er produktet her.

  • Produktnummer: 7565723647
  • EAN: 3606480883354
  • Oprindelsesland: CN
  • Oplyste SVHC-stoffer over 0,1 %: Bisphenol A, Bly, DME, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, Diarylmethane, Diboron-trioxide, Lead-monoxide, Melamine og Octrizole

Specifikationer

  • Varenummer:
    7565723647
  • EAN nummer:
    3606480883354
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV930D22N4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    8.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    0.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    3.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Bredde:
    211.0 mm
  • Dybde:
    235.0 mm
  • Effekt:
    22kW
  • Højde:
    545.9 mm
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    22.0 kW
  • Max effekt ved liniær belastning:
    22.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    46.3 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    Bisphenol A, Bly, DME, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, Diarylmethane, Diboron-trioxide, Lead-monoxide, Melamine, Octrizole
  • Producent/forhandler:
    Schneider Electric
