Schneider Electric Altivar Machine ATV340 frekvensomformer, 22 kW, 400 V, 220 % overmoment i 2 sekunder, IP20, Ethernet

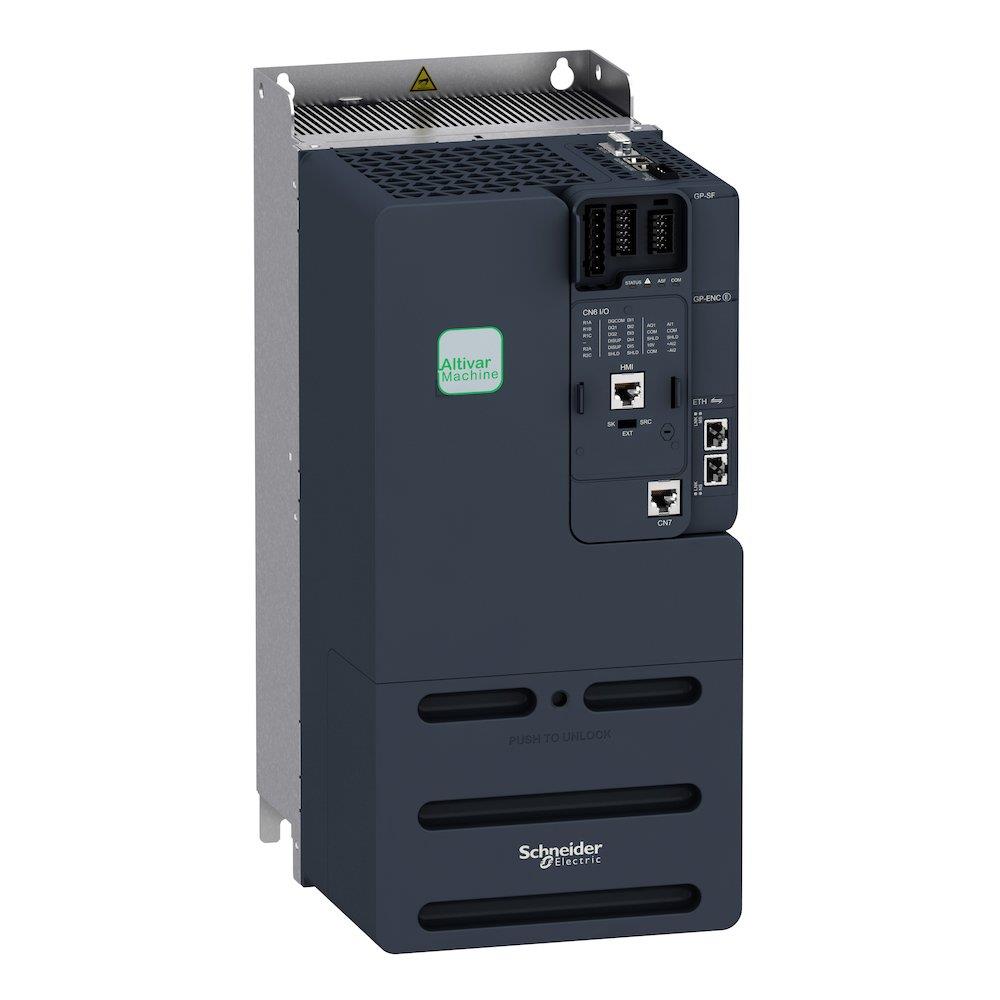

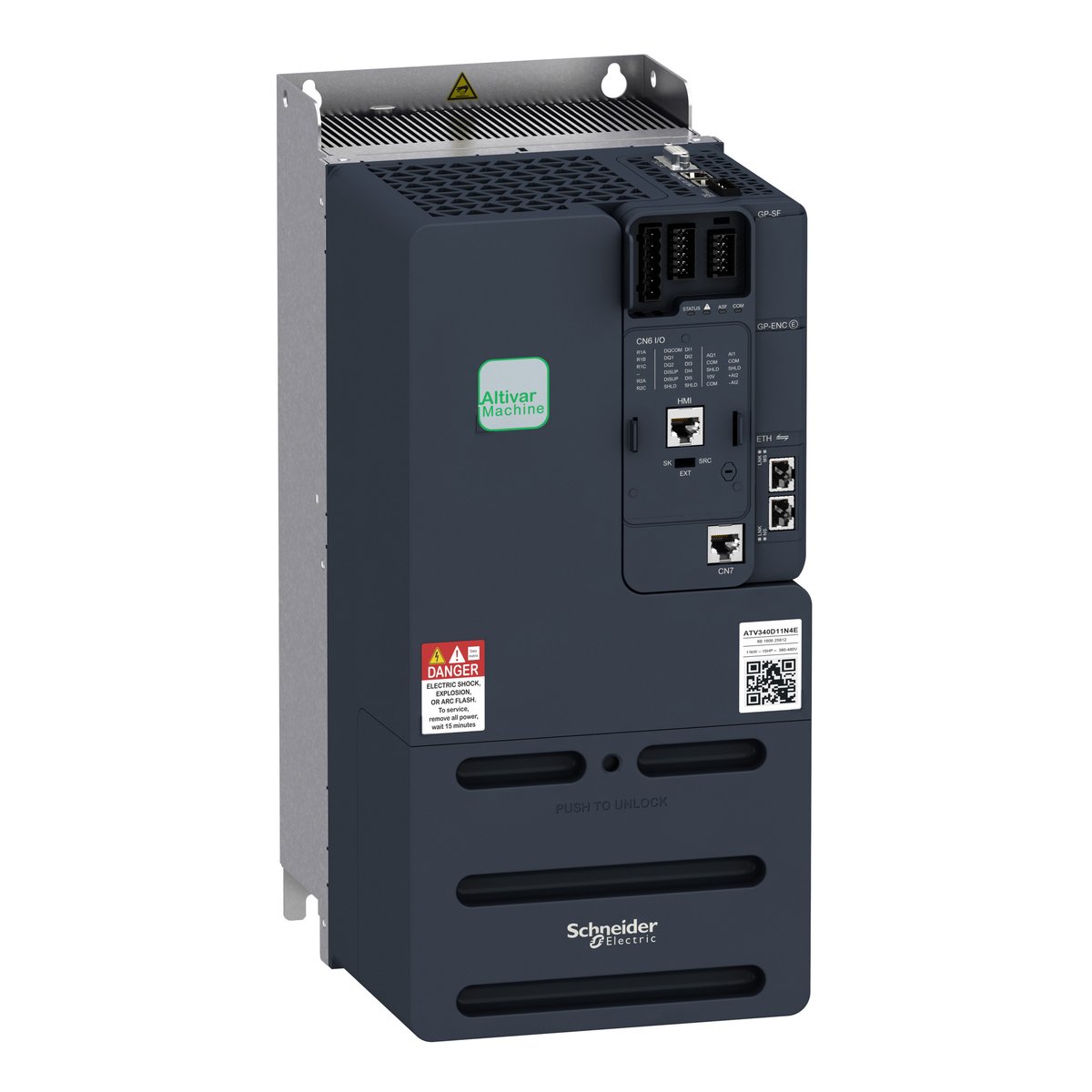

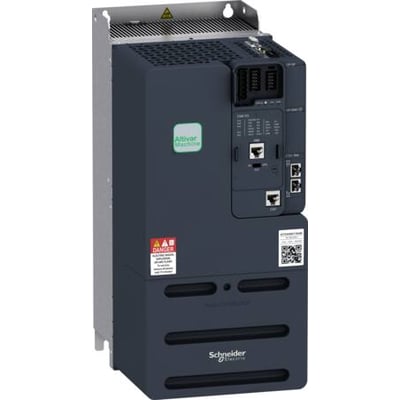

Schneider Electric Altivar Machine ATV340 frekvensomformer på 22 kW med mørkt kabinet, metalbeslag og synlige tilslutninger.Schneider Electric Altivar Machine ATV340 frekvensomformer på 22 kW set skråt forfra med Ethernet-porte og metalbeslag.Schneider Electric Altivar Machine ATV340 frekvensomformer med advarselsmærkat og QR-kode synligt på fronten.Schneider Electric Altivar Machine ATV340 frekvensomformer på 22 kW set tættere på med frontens stik og Ethernet-porte.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv55,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering65,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Schneider Electric ATV340, 22 kW, 400 V og IP20 med Ethernet, 220 % overmoment i 2 sekunder samt Modbus TCP og EtherNet/IP. Læs mere…
  • Varenr.:
    7565725409
  • EAN nr.:
    3606480967085
  • Typenr.:
    ATV340D22N4E
pr. stk. inkl. moms
29.691,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til 3-fasede motorer

Schneider Electric Altivar Machine ATV340D22N4E er en frekvensomformer til styring af 3-fasede synkrone og asynkrone motorer i åbent eller lukket kredsløb. Den er dimensioneret til tung drift og har 220 % overmoment i 2 sekunder. Den nominelle effekt er op til 22 kW (30 hk), og den nominelle spænding er 380–480 V AC.

Frekvensomformeren har 3-faset indgang og 3-faset udgang. Den nominelle udgangsstrøm er 50,8 A, maksimal udgangsspænding er 480 V, og maksimal udgangsfrekvens er 599 Hz. Den maksimale effekt er angivet til 30 kW ved både kvadratisk og lineær belastning.

Kommunikation og tilslutninger

Modbus seriel kommunikation er integreret som standard. Ethernet understøtter EtherNet/IP og Modbus TCP.

  • 2 industrielle Ethernet-grænseflader
  • 1 RS485-grænseflade og 1 anden hardwaregrænseflade
  • 5 digitale indgange og 2 digitale udgange
  • 2 analoge indgange og 1 analog udgang
  • 0 TTY-, RS232-, parallel-, USB-, RS422- og PROFINET-grænseflader

ATV340 understøtter blandt andet punkt-til-punkt-styring og kan integreres i automationsløsninger. Drev kan konfigureres, styres og diagnosticeres i SoMachine- og SoMove-software via DTM. Produktet er integreret i Schneider Electrics EcoStruxure Machine via DTM.

Anvendelse og montering

Frekvensomformeren er beregnet til anvendelser som pakning, materialehåndtering, materialebearbejdning og hejsning. Den er udviklet til brug i omgivelser med vibrationer, stød og ikke-ledende støv samt temperaturer op til 60 °C.

Produktet har kapslingsklasse IP20 og er beregnet til lodret montering på panel med en hældning på højst ±10°. Monteringen sker via 4 fastgørelseshuller. Vægten er 10,2 kg.

Mål og elektriske data

  • Bredde: 180 mm
  • Højde: 385 mm
  • Dybde: 249 mm
  • Netfrekvens: 50/60 Hz
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %

Tilbehør og standarder

Afhængigt af drevets ydelse kan der fås encoderinterfacemoduler, I/O-udvidelsesmoduler, kommunikationsmoduler, bremsemoduler, netdrosselspoler og ekstra EMC-filtre.

Produktdata angiver standardreferencerne IEC/EN -5-1 og IEC/EN -3 (immunitet samt ledede og udstrålede EMC-emissioner), IEC -3, IEC og IEC -1. Produktet er CE-, UL-, CSA- og TÜV-certificeret. RoHS er ligeledes angivet i produktdata.

Stofoplysninger

Angivne SVHC-stoffer over 0,1 %: bly, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, diboron-trioxide, dicumyl peroxide, lead-monoxide og melamine.

Specifikationer

  • Varenummer:
    7565725409
  • EAN nummer:
    3606480967085
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV340D22N4E
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    5.0
  • Antal digitale udgange:
    2.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    2.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Bredde:
    180.0 mm
  • Dybde:
    249.0 mm
  • Effekt:
    22kW
  • Højde:
    385.0 mm
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    30.0 kW
  • Max effekt ved liniær belastning:
    30.0 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    50.8 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    400V
  • SVHC stof over 0,1%:
    Bly, 2-ethoxyethyl acetate, 2-methylimidazole, Acetocure97, Diboron-trioxide, Dicumyl peroxide, Lead-monoxide, Melamine
  • Producent/forhandler:
    Schneider Electric
