Schneider Electric Altivar Machine ATV320, frekvensomformer ATV320D11N4C, 11 kW, 3 x 400 V, IP20

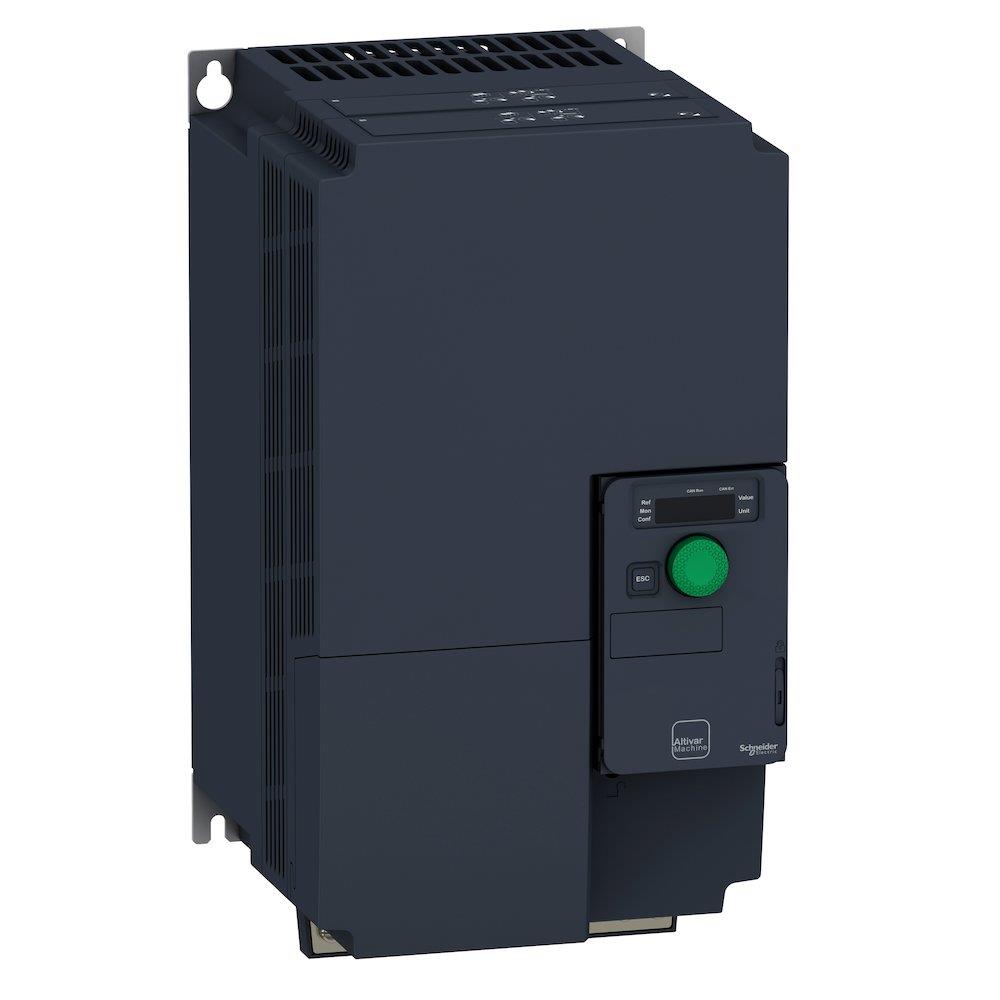

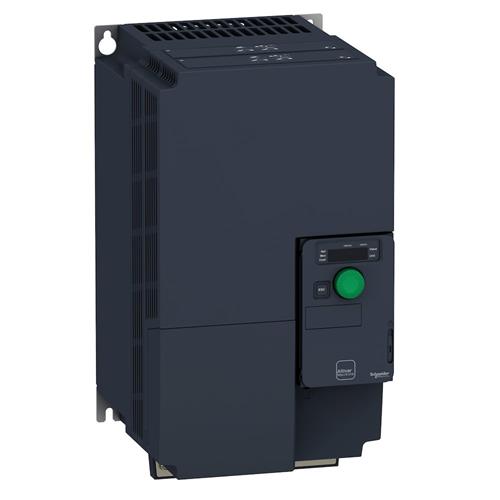

Schneider Electric Altivar Machine ATV320D11N4C frekvensomformer på 11 kW med betjeningspanel og grøn drejeknap.Schneider Electric Altivar Machine ATV320D11N4C frekvensomformer set skråt forfra, med grøn drejeknap og ventilationsåbninger.Schneider Electric Altivar Machine ATV320D11N4C frekvensomformer set fra en mere lige vinkel med betjeningspanel og grøn knap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv55,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
11 kW frekvensomformer til 3 x 400 V med IP20, integreret bremsemodstand, indbygget betjening og understøttelse af flere kommunikationsprotokoller. Læs mere…
  • Varenr.:
    7565729683
  • EAN nr.:
    3606489917814
  • Typenr.:
    ATV320D11N4C
pr. stk. inkl. moms
14.083,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til maskinbygning

Schneider Electric Altivar Machine ATV320D11N4C er en frekvensomformer på 11 kW til OEM-maskiner. Den kompakte form gør det muligt at montere drevene lodret og stable dem i maskinrammer. Modellen er beregnet til industrielle anvendelser som pakning, materialehåndtering, tekstil, materialebearbejdning, mekaniske aktuatorer og hejsning.

Frekvensomformeren har open-loop-motorstyring til asynkron- og synkronmotorer, moment- og hastighedsnøjagtighed ved lav hastighed samt flux vector-styring uden sensor. Den understøtter også højhastighedsmotorer, parallel tilslutning af motorer og styring via spændings-/frekvensforholdet.

Funktioner og tilslutning

  • Integreret bremsemodstand og mulighed for 4-kvadrantdrift.
  • 6 digitale indgange, 1 digital udgang, 3 analoge indgange og 1 analog udgang.
  • 1 RS485-interface og 1 interface af anden type. Der er PC-tilslutning og betjeningselement.
  • Understøtter CAN, DeviceNet, EtherNet/IP, MODBUS, PROFIBUS, PROFIsafe, TCP/IP og øvrige bussystemer.
  • Understøtter ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data Highway, INTERBUS-Safety, AS-Interface-sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p, INTERBUS eller BACnet.
  • Har ikke optisk interface. Antallet af TTY-, RS232-, parallel-, USB-, RS422-, PROFINET- og industrielle Ethernet-interfaces er 0.

Tekniske data

  • Effekt: 11 kW ved både lineær og kvadratisk belastning.
  • Netspænding: 3 x 400 V. Indgang og udgang: 3 faser.
  • Netfrekvens: 50/60 Hz. Netspændingstolerance: 10 %. Netfrekvenstolerance: 5 %.
  • Nominel udgangsstrøm I2N: 17 A. Maksimal udgangsspænding: 550 V. Maksimal udgangsfrekvens: 599 Hz.
  • Kapslingsklasse: IP20. Beskyttelsesgrad: NEMA 1.
  • Mål: 180 mm bred, 330 mm høj og 198 mm dyb.
  • Angivne temperaturforhold: op til 50 °C uden derating, op til 60 °C med derating og op til 70 °C i flere minutter uden derating.

Montering, tilbehør og software

Modellen er beregnet til lodret panelmontering med 4 fastgørelseshuller. Monteringstilbehør samt eksternt tilbehør som bremsemodstand, netspoler, motorspoler og yderligere EMC-filtre findes til ATV320-serien. Valget af tilbehør afhænger af drevets størrelse.

ATV320 kan integreres i Schneider Electrics EcoStruxure Machine via DTM og konfigureres, styres og diagnosticeres i SoMachine- og SoMove-software med samme DTM-softwarekomponent. Modellen er beregnet til brug i industrielle områder, ikke i bolig- og kontormiljøer.

Standarder og produktoplysninger

Serien overholder IEC-, UL-, TÜV- og KC-standarder samt andre internationale standarder. Typebetegnelse: ATV320D11N4C. Produktnummer: 7565729683. EAN: 3606489917814.

Oplyste SVHC-stoffer over 0,1 %: bly, trimellitic anhydride, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, bumetrizole, diboron-trioxide, dicumyl peroxide, hexahydromethylphthalic, lead tetroxide, lead-monoxide, lead-titanium-trioxide, octrizole samt phenol, methylstyrenated.

Specifikationer

  • Varenummer:
    7565729683
  • EAN nummer:
    3606489917814
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320D11N4C
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    180.0 mm
  • Dybde:
    198.0 mm
  • Effekt:
    11kW
  • Højde:
    330.0 mm
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    11.0 kW
  • Max effekt ved liniær belastning:
    11.0 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    550.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    17.0 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    Bly, Trimellitic anhydride, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, Bumetrizole, Diboron-trioxide, Dicumyl peroxide, Hexahydromethylphthalic, Lead tetroxide, Lead-monoxide, Lead-titanium-trioxide, Octrizole,
  • Producent/forhandler:
    Schneider Electric
